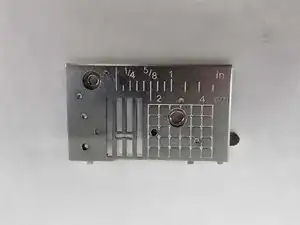

Замена игольной пластины Brother CS6000i
В этом руководстве вы научитесь заменять металлическую игольную пластину на Brother CS6000i. Вам потребуется отвертка Phillips #2, а также плоская отвертка 4 мм. На это уйдет примерно 15-20 минут.
Шаг 1
Снимите пять винтов Phillips #2 длиной 20 мм на задней панели устройства.
Снимите один винт Phillips #2 длиной 28 мм на задней панели устройства.
Снимите один винт Phillips #2 длиной 23 мм на задней панели устройства.
Шаг 2
Снимите белую крышку.
Шаг 3
Снимите последний винт, который является винтом Phillips #2 длиной 11 мм.
После снятия всех восьми винтов у вас останется пять винтов длиной 2 мм, один винт длиной 28 мм, один винт длиной 23 мм и один винт длиной 11 мм, все из которых являются винтами Phillips #2.
Шаг 4
Немного раздвиньте две половины машины, стараясь не повредить соединенные кабели.
Отсоедините белые провода, которые подключены к материнской плате.
Полностью разделите две половины.
Шаг 5
Снимите два винта, крепящие игольную пластину, с помощью плоской отвертки 4 мм.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
