Замена узла воздушной камеры Nerf N-Strike Elite Retaliator
Изношенный механизм plunging может ограничивать вашу эффективную дальность стрельбы. У вас нет времени на это. Используйте это руководство, чтобы разобрать бластер и заменить поршень и воздушную камеру.
Шаг 1
Держа бластер, поверните узел ствола против часовой стрелки и отделите его от бластера.
Шаг 2
Снимите приклад бластера, нажав оранжевые вкладки вниз и потянув приклад от бластера.
Шаг 3
Удалите магазины из бластера, отодвинув механизм скольжения назад, нажав оранжевые вкладки вниз и потянув магазин назад.
Шаг 4
Снимите точку крепления приклада, открутив два винта с головкой Phillips длиной 8 мм.
Шаг 5
Удалите одиннадцать винтов с головкой Phillips длиной 8 мм и два винта длиной 10 мм с левой стороны бластера и аккуратно снимите внешнюю оболочку.
Два винта необходимо удалить с механизмом скольжения в переднем положении. Еще два нужно удалить с механизмом скольжения в заднем положении.
Существуют несколько пружин, которые могут сместиться во время этой процедуры. Будьте предельно осторожны.
Шаг 6
Пружина ударника может быть под напряжением. Если это так, аккуратно сбросьте давление пружины перед продолжением.

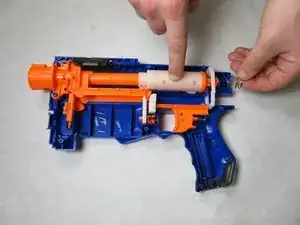

Держа белую воздушную камеру, потяните пружину ударника назад, чтобы удалить её из бластера.
Шаг 7

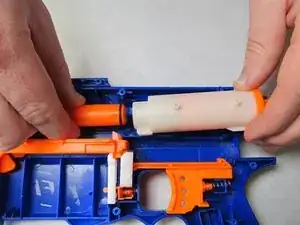

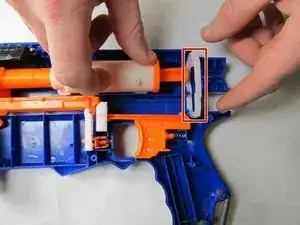

Сдвиньте белую воздушную камеру вперед и снимите белую направляющую планку.
Шаг 8
Удалите белую воздушную камеру, нажав на оранжевой пусковой механизм и потянув назад от ствола.
Заключение
Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
