Замена платы цепи курка Nerf N-Strike Elite Hail-Fire

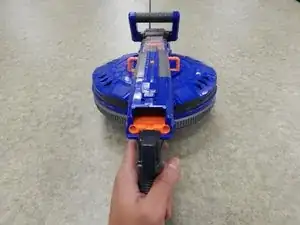

Перед разборкой Nerf Hail-Fire обязательно выньте батарейки.

Удалите два винта Phillips 9,0 мм, крепящие отсек для батареек.

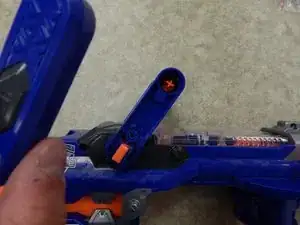

Выдвиньте отсек для батареек.

Удалите пять винтов Phillips 9,0 мм, крепящих курок.

Удалите один винт Phillips 11,0 мм, фиксирующий отделения магазина-картриджа.

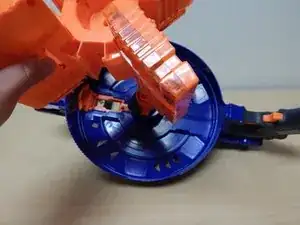

Подтяните весь картридж вверх, чтобы отделить его от остальной части пистолета Nerf.

Снимите обе половины кольца, потянув его вверх, пока защёлка не освободится.

Для этого требуется значительное усилие, и если не быть осторожным, вы можете сломать пластиковую защёлку.

Удалите четыре винта Phillips 9,0 мм из вновь открывшегося цилиндра.

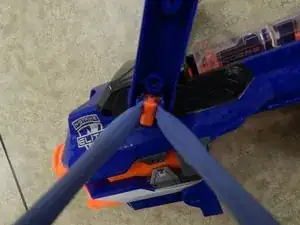

Удалите три винта Phillips 9,0 мм, удерживающие верхнюю защёлку пистолета Nerf.

Удалите три винта Phillips 9,0 мм, скрепляющие камеру выстрела.

Удалите один винт Phillips 7,0 мм под стволом.

Удалите два винта Phillips 14,0 мм, используя отвёртку длиной примерно 4,0 дюйма и диаметром примерно 0,2 см.

Удалите один винт Phillips 14,0 мм, скрепляющий рукоять и корпус пистолета.

Удалите два винта Phillips 9,0 мм, скрепляющие рукоять.

Снимите пластиковую крышку рукояти.

Вставьте один пластиковый лопаточный инструмент в одну сторону оранжевой детали, показанной на фото.

Вставьте второй пластиковый лопаточный инструмент с другой стороны оранжевой детали и постепенно вытяните её, освобождая от рукояти.

Оттяните один конец рукояти от оранжевой защёлки.

Повторите процедуру с другой стороны, чтобы полностью снять рукоять с остальной части пистолета Nerf.

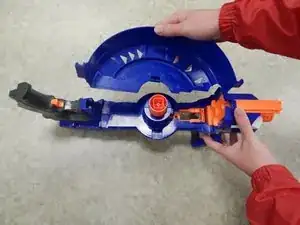

Поднимайте всю левую оболочку медленно. Процесс должен быть лёгким, и если возникает сопротивление, значит что-то не так. Возможно, вы забыли винт.

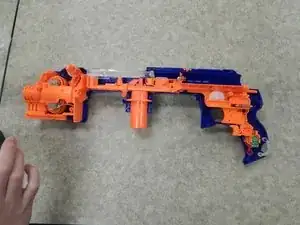

Полностью снимите левую оболочку с остальной части пистолета Nerf.

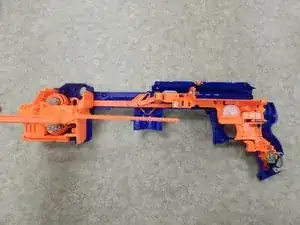

Снимите опору картриджа.

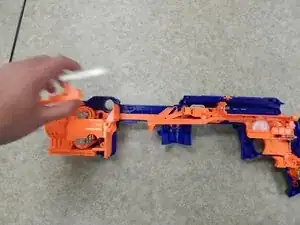

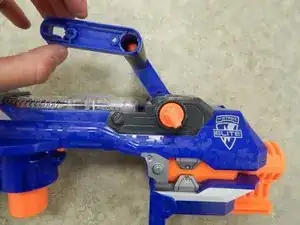

Снимите рукоятку заводного механизма.

Снимите прозрачную пластиковую крышку ствола.

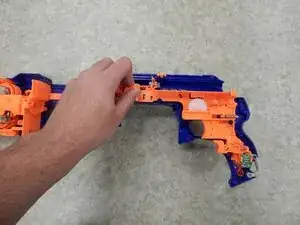

Снимите ударник.

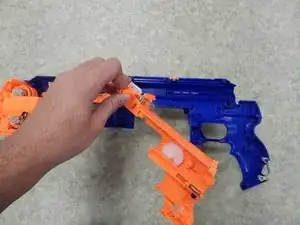

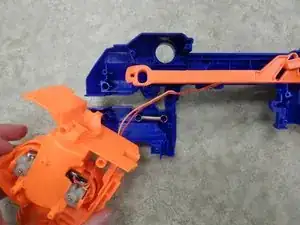

Вытащите механизм курка из оболочки.

Пока вы не сможете полностью снять механизм курка. Однако извлечение его из оболочки поможет на последующих шагах.

Удалите два винта Phillips 9,0 мм.

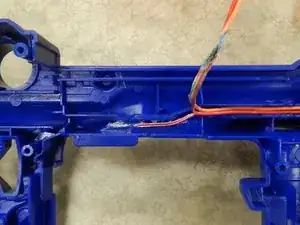

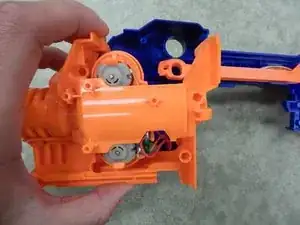

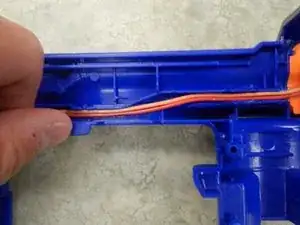

Чтобы снять двигатель и механизм курка, нужно отсоединить эти два провода, которые приклеены к оболочке.

Держите рядом с проводом и тяните вверх медленно.

Если тянуть слишком быстро, вы можете повредить провод.

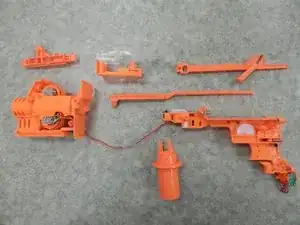

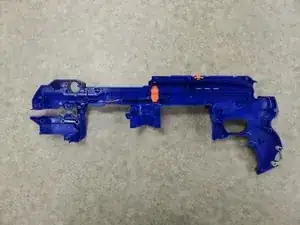

После удаления всех деталей правая оболочка должна стать полностью доступной.

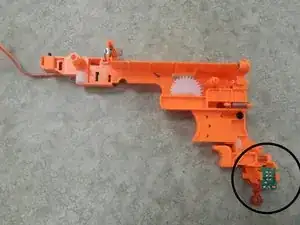

После разборки рукояти найдите плату цепи курка.

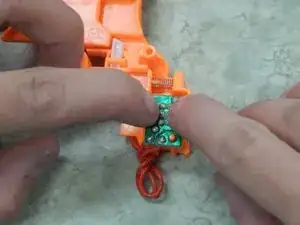

Найдите две пластиковые защёлки и расположите руки так, чтобы открыть их пальцами. Рекомендуем попытаться открыть их, не снимая деталь целиком, чтобы почувствовать, насколько пластик хрупкий.

На плате имеются острые металлические припойные точки. Если палец соскользнёт, вы можете пораниться. Рассмотрите возможность использования перчаток.

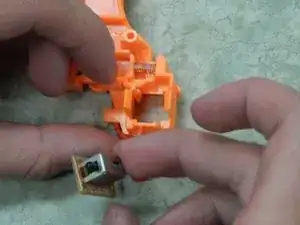

Для снятия раздвиньте пластиковые кромки двумя пальцами и с помощью больших пальцев извлеките плату. Помощь второго человека на этом шаге может оказаться полезной.
