Замена крышки воздушного фильтра газонокосилок Toro Walk Behind 21199HD 2018

Перед началом убедитесь, что газонокосилка выключена и остыла на ощупь.

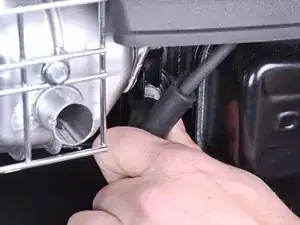

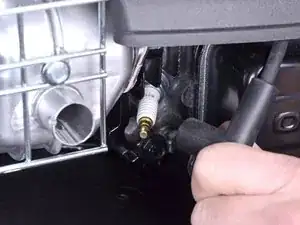

Возьмите пластиковый корпус на конце провода свечи зажигания и сильно потяните, чтобы отсоединить его.

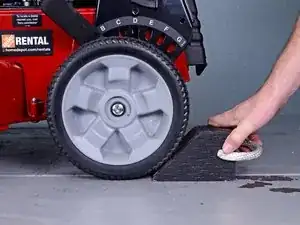

Подпрутите задние колеса, чтобы газонокосилка не каталась во время обслуживания.

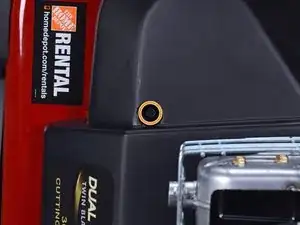

Если лезвия сильно загрязнены, вы можете очистить их через штуцер промывки, чтобы болты на нижней стороне защитного кожуха лезвия были доступны.

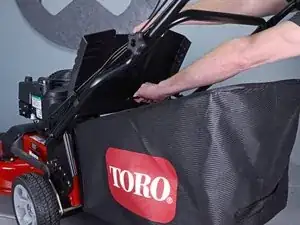

Поднимите пластиковый дефлектор.

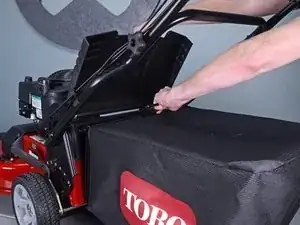

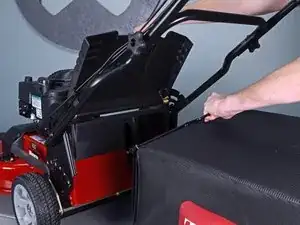

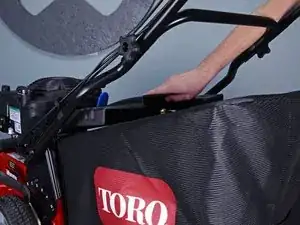

Удерживая дефлектор поднятым и отведённым в сторону, отведите ручку травяного мешка от газонокосилки, чтобы отсоединить её.

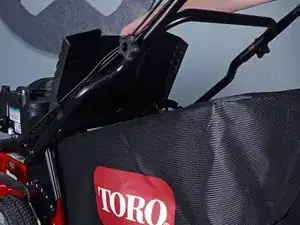

Снимите травяной мешок.

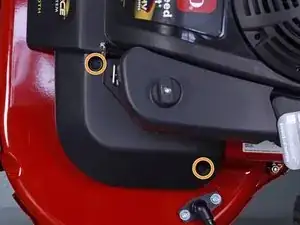

Используйте головку на 3/8 дюйма, чтобы вынуть четыре болта, крепящие кожух ремня:

Три вбитых болта длиной 1 дюйм

Один болт длиной 1 1/2 дюйма

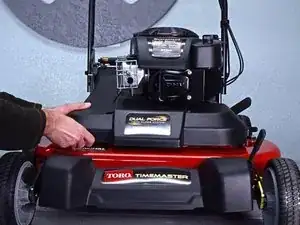

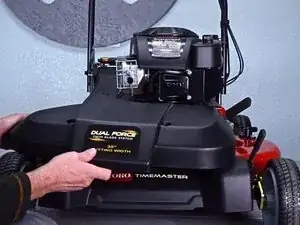

Снимите кожух ремня, потянув его прямо с передней части газонокосилки.

Ослабьте, но не снимайте, натяжитель ремня, чтобы ремень получил немного ослабления.

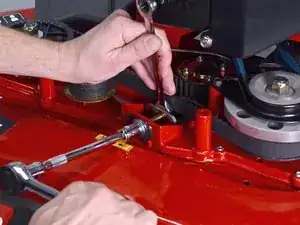

Используйте одновременно головку 1/2 дюйма и гаечный ключ 1/2 дюйма для ослабления натяжителя.

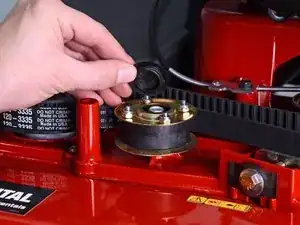

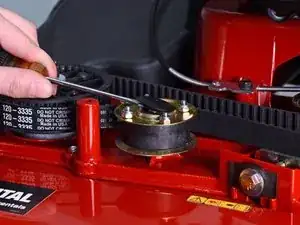

Используйте плоскую отвертку, чтобы поддеть пластиковую заглушку.

Снимите заглушку.

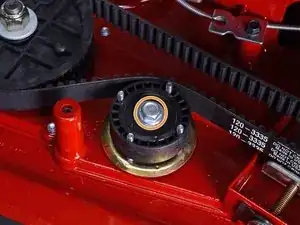

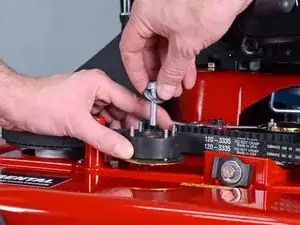

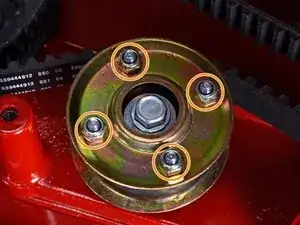

Используйте головку 3/8 дюйма, чтобы вынуть четыре болта, крепящие верхний направляющий ремня к шкиву.

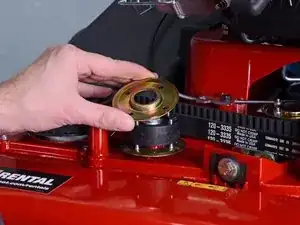

Снимите верхний направляющий ремня со шкива.

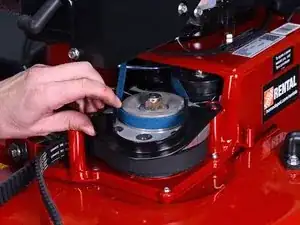

Используйте головку 1/2 дюйма, чтобы открутить левый болт шкива.

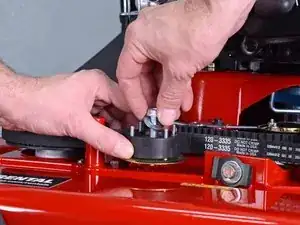

Снимите болт шкива и шайбу.

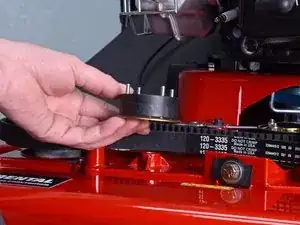

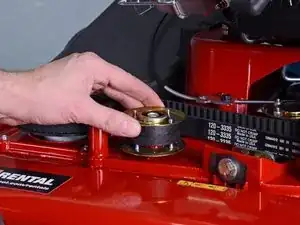

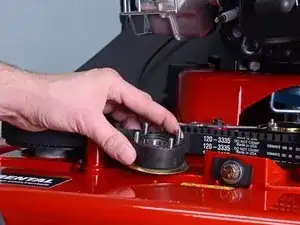

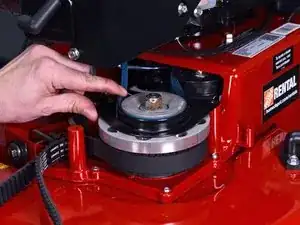

Снимите левый шкив.

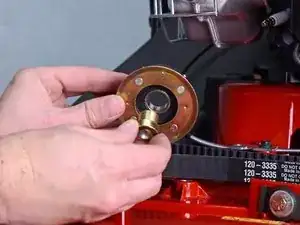

Снимите втулку со шкива.

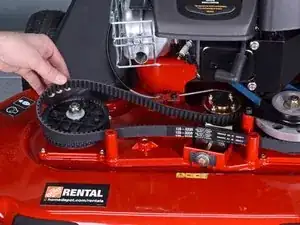

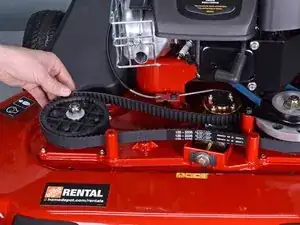

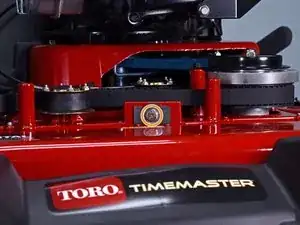

Поднимите ремень и перекиньте его через левую звездочку.

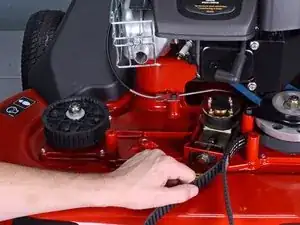

Переместите ремень к передней части газонокосилки, в сторону от натяжителя ремня.

При обратной сборке убедитесь, что все зубья ремня полностью сели, иначе не будет достаточно ослабления для установки ремня.

При обратной сборке убедитесь, что лезвия ориентированы перпендикулярно друг другу, чтобы они не сталкивались.

Проверните левую звездочку с прикреплённым снизу лезвием до безопасного положения, затем наденьте ремень на звездочку.

Проверните оба лезвия, чтобы убедиться, что они не соприкасаются при полном 360˚ вращении.

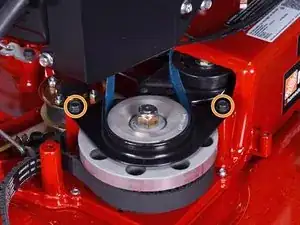

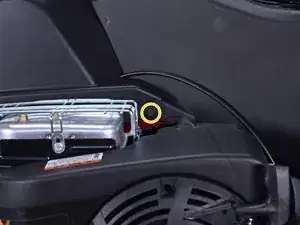

Используйте головку 3/8 дюйма, чтобы вынуть два винта, крепящие направляющую ремня.

Снимите направляющую ремня.

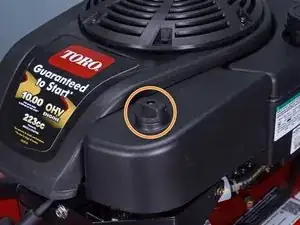

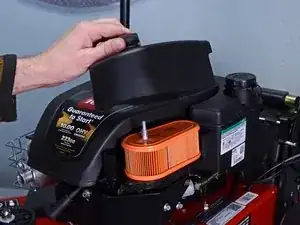

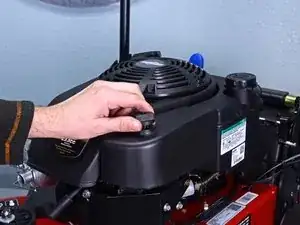

Ослабьте ручку на верхней части крышки воздушного фильтра, на верхней стороне двигателя.

Поднимите крышку и снимите её с воздушного фильтра.
