Замена камеры Nanit Pro N301
Если ваша Nanit Pro N301 не выдаёт чёткое изображение или вообще не показывает картинку, используйте это руководство для замены объектива камеры. Некоторые детали очень маленькие, поэтому убедитесь, что у вас есть инструмент, позволяющий захватывать мелкие предметы, если вы не можете сделать это пальцами. Перед ремонтом убедитесь, что устройство не подключено к сети и не подключено к источнику питания.
Шаг 1

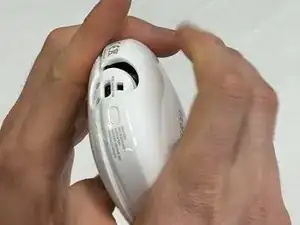

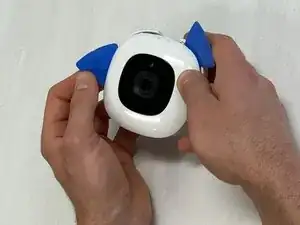

Вставьте медиатор для открытия в стык между передней и задней крышками корпуса.
Проведите медиатором по периметру камеры, пока все фиксирующие защёлки не освободятся.

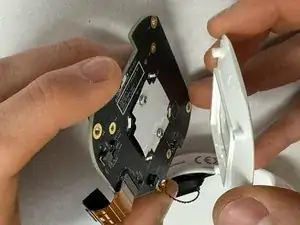

Разведите переднюю и заднюю части корпуса.
Шаг 2

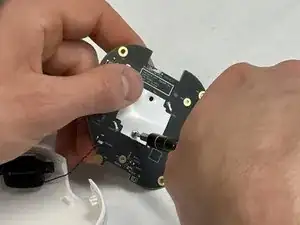

Выкрутите четыре винта T6 Torx длиной 4 мм в каждом углу платы.

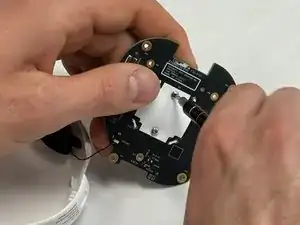

Поднимите плату из шасси.
Шаг 3
Снимите резиновую прокладку вокруг камеры.
Шаг 4

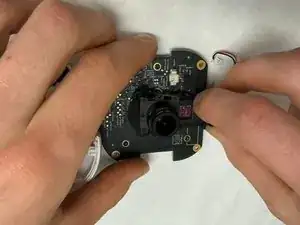

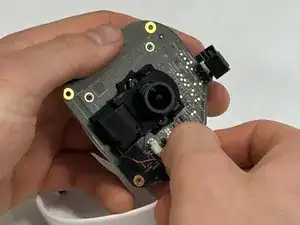

Отключите белый разъём камеры от платы.
Не тяните за провода.
Шаг 5

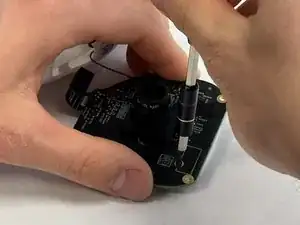

Удалите маленький винт с крестообразной шлицей, фиксирующий камеру.
Шаг 6
Снимите фильтр, расположенный за объективом камеры.
Шаг 7

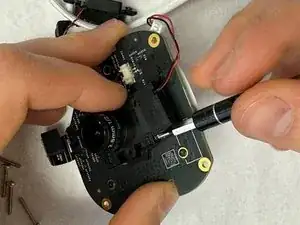

Используйте отвёртку T4 Torx, чтобы выкрутить винты, фиксирующие микросхему к белому пластиковому кронштейну.
Шаг 8
Осторожно оттяните плату от белого пластикового кронштейна.
Шаг 9
Используйте крестообразную отвёртку, чтобы выкрутить два винта, фиксирующие нижнюю часть камеры.
Шаг 10

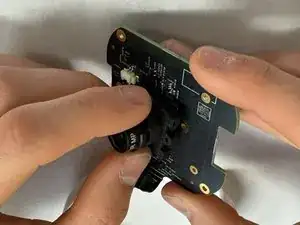

Осторожно приподнимите камеру и снимите её с платы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
