Замена кабеля батареи Jumper Angelsounds JPD-100S
Вам понадобятся навыки работы с паяльной станцией. Для получения дополнительной информации о пайке посетите: Навыки пайки
Во время замены кабелей батареи вы найдете кабели батареи на материнской плате, отпаиваете выводы кабеля батареи от материнской платы и удаляете кабели батареи.
Шаг 1
Получите доступ к отсеку для батареи
Снимите крышку отсека для батареи и отложите ее в сторону.
Отсоедините батарею и отложите ее в сторону.
Шаг 2
Проткните наклейку в отсеке для батареи с помощью лопатки, чтобы получить доступ к винту под ней.
Шаг 3
Удалите винт Phillips #1 длиной 7 мм из отсека для батареи.
Положите винт в безопасное место.
Шаг 4
Начните открывать устройство.
Вставьте пластиковый открывающий инструмент в боковую выемку на расстоянии около 2 см от розового пластикового элемента и приподнимите одну сторону устройства.
После отделения стороны оставьте открывающий инструмент внутри, чтобы не закрылись две стороны.
Шаг 5
Вставьте другой пластиковый открывающий инструмент в выемку напротив уже вставленного инструмента.
Создайте зазор с этой стороны, пока белый пластиковый элемент не снимется полностью.
Положите белый пластиковый элемент в безопасное место.
Шаг 6
Снимите розовый элемент руками.
Шаг 7
Удалите винт Phillips #1 длиной 7 мм в центре материнской платы.
Шаг 8
Разогрейте паяльник.

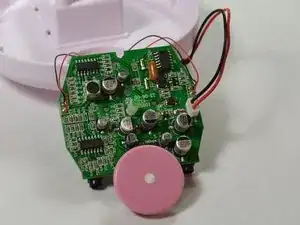

Найдите выводы кабеля батареи на материнской плате.
Шаг 9

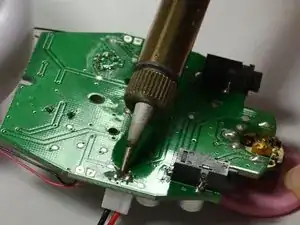

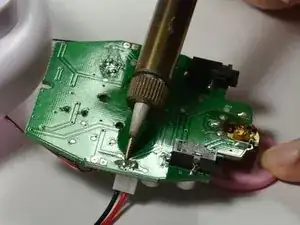

Используйте паяльник и вакуум для пайки, чтобы отпаять выводы кабеля батареи.
Шаг 10

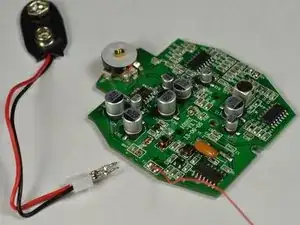

Удалите кабели батареи, вытащив их из материнской платы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
