Замена печатной платы Motorola MBP667CONNECT
В случае повреждения или неполадки камеры на детском мониторе, данное руководство покажет пользователям, как разобрать свою камеру для замены печатной платы.
Шаг 1

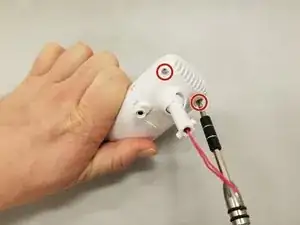

Удалите два винта Phillips #1 длиной 5 мм на задней стороне камеры.
Используйте нейлоновую лопатку для снятия корпуса.
Шаг 2

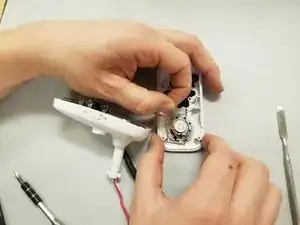

Снимите крепления возле динамика на передней стороне камеры с помощью металлической лопатки.

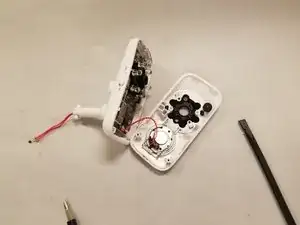

Продолжайте использовать металлическую лопатку для осторожного отключения оставшихся креплений от корпуса.

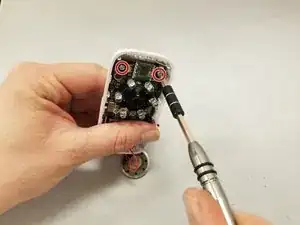

Удалите два винта Phillips #1 длиной 5 мм на задней стороне камеры.
Шаг 3

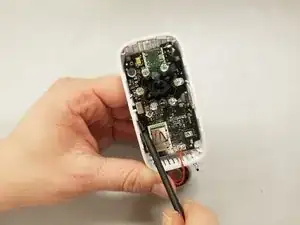

Используйте нейлоновую лопатку для извлечения печатной платы из пластикового корпуса задней стороны камеры.

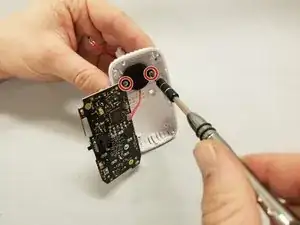

Удалите два винта Phillips #1 длиной 5 мм на корпусе черного кругового приемника.

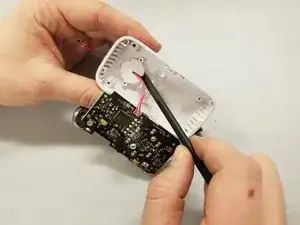

Теперь, когда черный круг отсоединен, используйте нейлоновую лопатку для снятия белого пластикового круга с корпуса.
Шаг 4
Теперь вы сможете осторожно протянуть провода приемника через зазор в корпусе.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
