Замена материнской платы Jumper Angelsounds JPD-100S
Данный指南 покажет, как открыть корпус AngelSound, чтобы отключить материнскую плату от корпуса. Вам потребуются знания о том, как пользоваться паяльной станцией. Для получения дополнительной информации по пайке посетите: Навыки пайки
Шаг 1
Получите доступ к отсеку для батареи

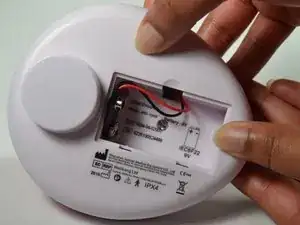

Снимите крышку отсека для батареи и отложите ее в сторону.

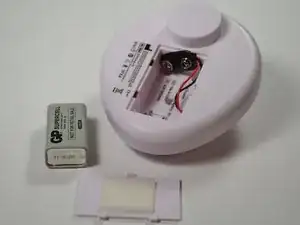

Отключите батарею и отложите ее в сторону.
Шаг 2

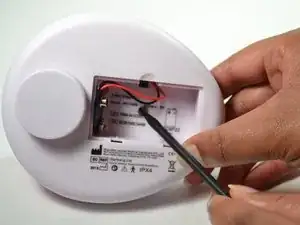

Проколите наклейку в отсеке для батареи с помощью лопатки, чтобы получить доступ к винту под ней.
Шаг 3

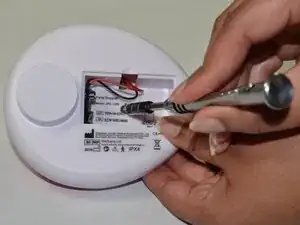

Уберите винт Phillips #1 размером 7 мм из отсека для батареи.
Положите винт в безопасное место.
Шаг 4
Начните приподнимать устройство.

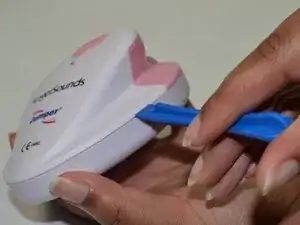

Вставьте пластиковый инструмент для открытия в боковой зазор на расстоянии около 2 см от розового пластикового компонента и приподнимите одну сторону устройства.
Когда сторона будет отделена, оставьте инструмент внутри, чтобы предотвратить закрытие обеих сторон.
Шаг 5

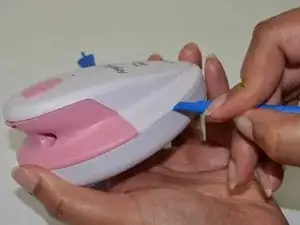

Вставьте еще один пластиковый инструмент для открытия в зазор, противоположный тому месту, где уже вставлен инструмент.

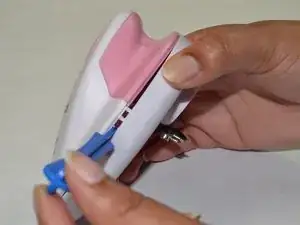

Создайте зазор на той стороне, пока белый пластиковый компонент полностью не отделится.
Положите белый пластиковый компонент в безопасное место.
Шаг 6

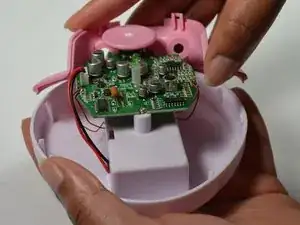

С помощью руки снимите розовый компонент.
Шаг 7

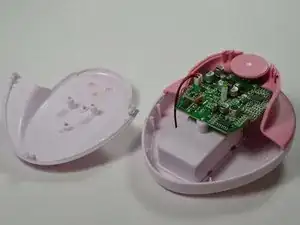

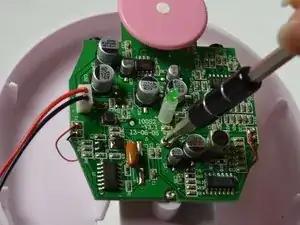

Уберите винт Phillips #1 размером 7 мм в середине материнской платы.
