Замена материнской платы Nanit Pro N301
Если ваш Nanit Pro N301 не включается или работает неправильно, используйте это руководство для замены материнской платы. Некоторые детали очень мелкие, поэтому убедитесь, что у вас есть инструмент, способный захватывать крошечные элементы, если вы не можете сделать это пальцами. Перед началом ремонта убедитесь, что устройство отключено от сети и не подключено к источнику питания.
Шаг 1

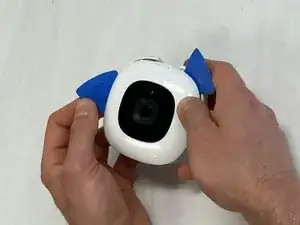

Вставьте монтажную лопатку в шов между передней и задней крышкой.

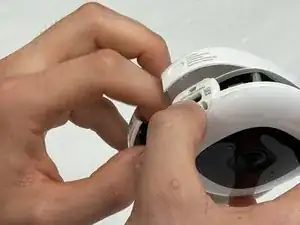

Проведите лопаткой по периметру камеры, пока все удерживающие защёлки не освободятся.

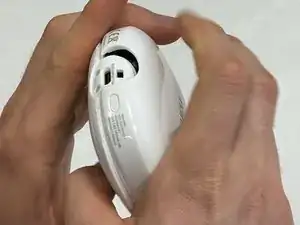

Разделите переднюю и заднюю крышки.
Шаг 2

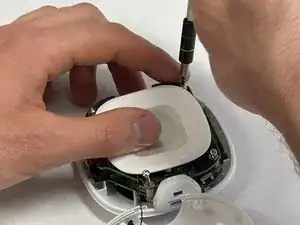

Удалите четыре винта T6 Torx длиной 4 мм из каждого угла платы.

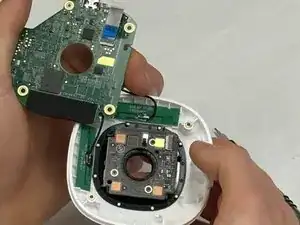

Поднимите плату из корпуса.
Шаг 3
Отпаяйте соединение чёрного провода с материнской платой.
Паяльники могут вызвать ожоги и пожары. Всегда проводите пайку/распайку в хорошо проветриваемом помещении.
Шаг 4

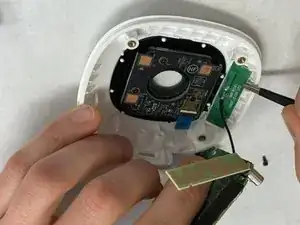

Используя пинцет, аккуратно подденьте две дополнительные печатные платы и извлеките их из корпуса.
Шаг 5

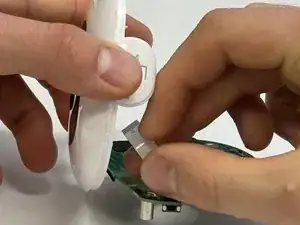

Отсоедините ленточный кабель батареи от задней крышки.
Снимите материнскую плату.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
