Замена ручки регулировки громкости Jumper Angelsounds JPD-100S
Вам понадобятся навыки работы с паяльной станцией. Для получения дополнительной информации о пайке посетите: Soldering Skills Во время замены ручки громкости вы открутите винт, крепящий ручку к плате. После удаления винта потребуется распаять оставшиеся контакты ручки от платы.
Шаг 1
Получите доступ к отсеку для батареек
Снимите крышку отсека для батареек и отложите её в сторону.
Отключите батарею и отложите её в сторону.
Шаг 2
Проткните наклейку в отсеке для батареек лопаткой, чтобы получить доступ к винту под ней.
Шаг 3
Удалите винт Phillips #1, 7 мм, из отсека для батареек.
Положите винт в надёжное место.
Шаг 4
Начните раскрывать корпус устройства.
Вставьте пластиковый инструмент для вскрытия в боковой паз примерно в 2 см от розового пластикового элемента и приподнимите одну сторону корпуса.
После разделения стороны оставьте инструмент внутри, чтобы предотвратить повторное сомкновение половин корпуса.
Шаг 5
Вставьте другой пластиковый инструмент для вскрытия в паз с противоположной стороны от уже вставленного инструмента.
Создайте разделение на этой стороне до полного снятия белого пластикового элемента.
Положите белый пластиковый элемент в надёжное место.
Шаг 6

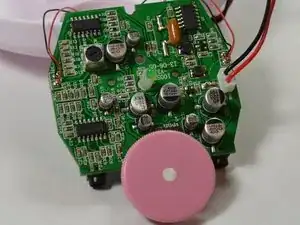

Снимите розовый элемент рукой.
Шаг 7
Удалите винт Phillips #1, 7 мм, в середине материнской платы.
Шаг 8

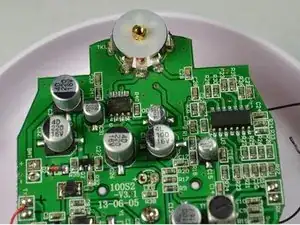

Удалите белый клей на ручке громкости, отделяя его или аккуратно вытаскивая пинцетом.
Дайте паяльной станции примерно 10 минут на разогрев перед использованием.
Шаг 9
Удалите винт Phillips #00, 5 мм, удерживающий ручку громкости на материнской плате.
Положите винт и ручку громкости в надёжное, безопасное место.
Шаг 10

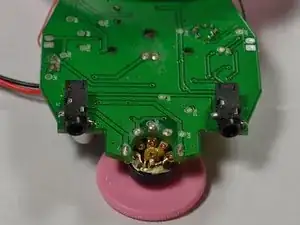

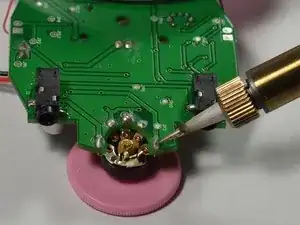

Распаяйте пять точек, крепящих ручку громкости к материнской плате.
Аккуратно положите паяльник — он потребуется при сборке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
