Руководство по замене материнской платы Baby Unit VTech Safe and Sound DM111-2

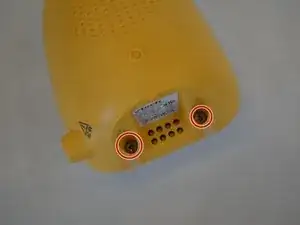

На задней стороне устройства находятся два винта с головкой Philips на 4 мм, расположенные ближе к нижней части устройства. Начните с удаления этих двух винтов с помощью отвёртки PH0.

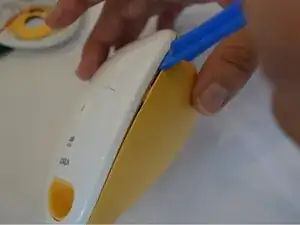

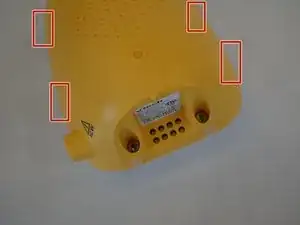

Используя пластиковую лопатку, осторожно приподнимите середину двух частей пластикового корпуса, чтобы освободить пластиковые защелки на внутренней стороне корпуса.

В отличие от родительского устройства, между двумя частями корпуса нет проводов, поэтому, как только защелки будут открыты, просто разъедините их, не беспокоясь о разъединении чего-либо.

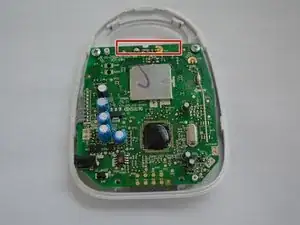

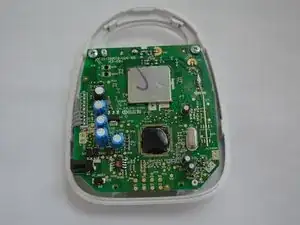

После того, как устройство будет разъединено, материнская плата станет видимой, на ней находятся два винта с головкой Philips на 4 мм, расположенные ближе к верхней части, и 4 провода, ведущие к плате, скрытой под материнской платой.

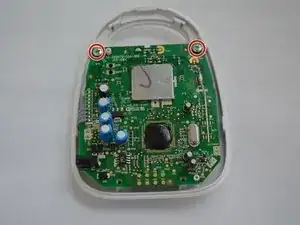

Удалите два винта, расположенные ближе к верхней части материнской платы.

Удалите полоску клеящей ленты, расположенную под материнской платой.

Осторожно поднимите материнскую плату, чтобы открыть внутренние компоненты.

Используйте лопатку, чтобы удалить клей и поролон, соединяющие микрофон.

Открутите винт с головкой Philips на 4 мм, который удерживает микрофон на месте.

Перед пайкой проверьте провода, разъем питания и антенну на наличие обгоревших или поврежденных соединений.

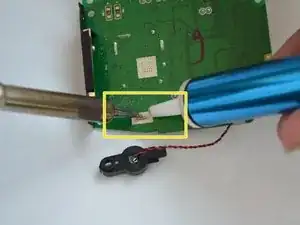

Отпаивайте соединения от материнской платы с помощью паяльника и отсоса для припоя.

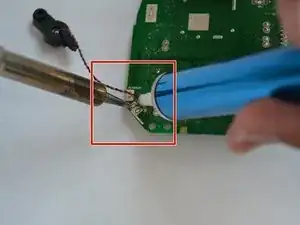

Отпаивайте соединения к микрофону, расположенные в нижнем левом углу материнской платы.

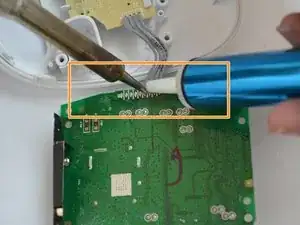

Отпаивайте 4 провода, соединяющие плату светодиодов с материнской платой.

Отпаивайте соединение антенны, расположенное
