Замена материнской платы и дисплея Summer LookOut Duo
Если Summer LookOut Duo отображает поврежденные изображения, возможно, его нужно перезагрузить. Ознакомьтесь с этим руководством по устранению неполадок в таком случае. Если физический дисплей треснул или поврежден, и если вы уже заменили батарею и перезапустили устройство несколько раз, может потребоваться замена дисплея. Дисплей и материнская плата соединены в одно целое, и проблемы могут возникать также из-за материнской платы. Не знаете, с чего начать? Это пошаговое руководство поможет вам заменить оба элемента.
Перед тем как начать процесс замены, убедитесь, что устройство выключено и полностью сухое. Это снизит риск поражения электрическим током или дальнейших повреждений устройства.
ОПАСНОСТЬ УДОХНОВЕНИЯ: Это устройство содержит мелкие винты. Если возможно, используйте магнитный мат или небольшой контейнер в поле зрения, чтобы отслеживать винты и предотвратить их проглатывание или потерю.
Шаг 1
Переверните устройство так, чтобы задняя часть была сверху.

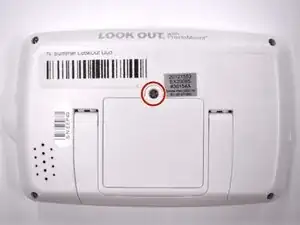

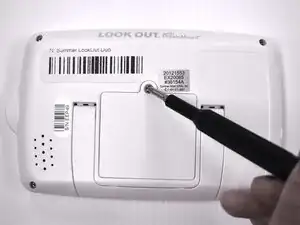

Снимите 9-мм винт с помощью отвертки Phillips #1.

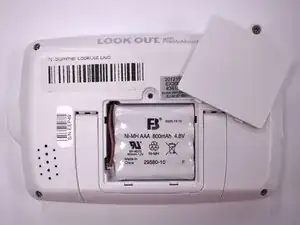

Снимите крышку батарейного отсека с устройства.
Шаг 2

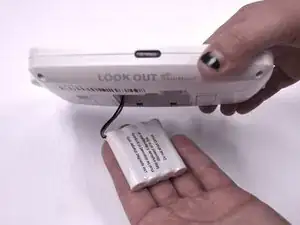

Переверните портативный монитор и дайте батарее упасть в вашу руку.

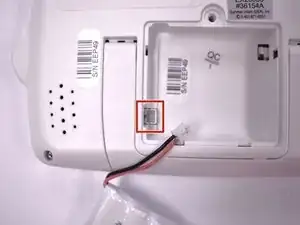

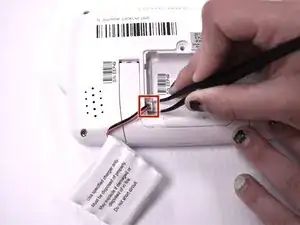

С помощью наклонных пинцетов осторожно снимите пластиковое соединение провода с боку открытого батарейного отсека.
Если соединение трудно освободить, крепко, но слабо держите его и слегка покачивайте пластиковое соединение провода взад и вперед, пока оно не освободится.
Удалите батарею из устройства.
Шаг 3

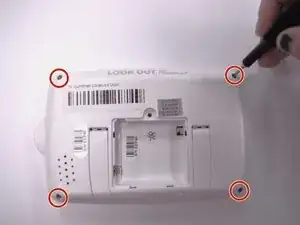

С помощью отвертки Phillips #00 снимите четыре 7-мм винта из каждого угла на задней стороне портативного монитора.

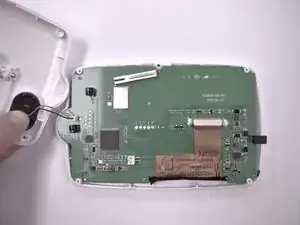

Снимите корпус с задней стороны портативного монитора.
Нейлоновая лопатка может быть полезна для открытия корпуса.

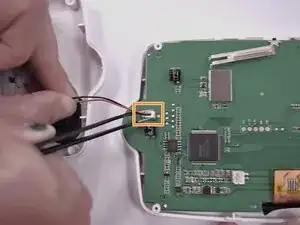

С помощью наклонных пинцетов осторожно удалите пластиковое соединение провода, соединяющее динамик с материнской платой.
Кнопка питания может ослабнуть при снятии корпуса.
Шаг 4

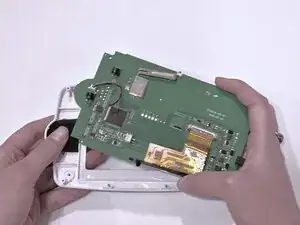

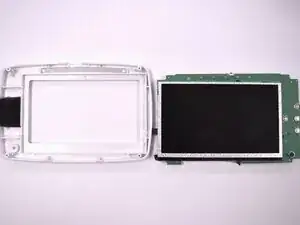

Удалите материнскую плату и дисплей монитора вместе и отложите в сторону.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
