Замена динамика Motorola MBP667CONNECT

В этом руководстве показано, как разобрать корпус камеры для замены динамика.

Шаг 1

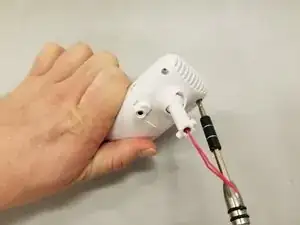

Удалите два винта Philips #1 длиной 5 mm с нижней части стойки камеры.

Используйте нейлоновую лопатку для снятия корпуса.

Удалите два винта Philips #1 длиной 5 mm, прикрепленных к черному пластику под корпусом.

Удалите черную круглая пластиковая деталь.

Удалите белый пластиковый проводной блок под черным пластиком.

Теперь удалите нижнюю часть стойки, потянув ее от камеры.

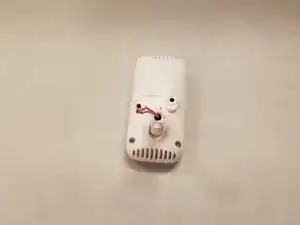

Удалите винты Philips #1 на задней панели устройства.

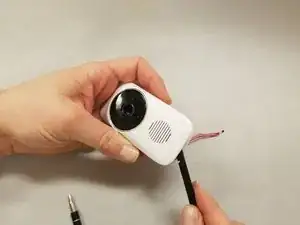

Используйте нейлоновую лопатку для снятия корпуса. Это разделит переднюю и заднюю стороны камеры.

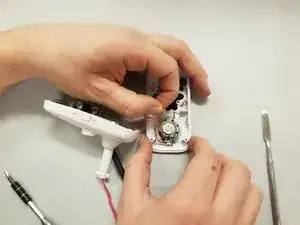

Теперь найдите крепления рядом с динамиком на передней стороне камеры и используйте металлическую лопатку, чтобы аккуратно отключить их от корпуса.

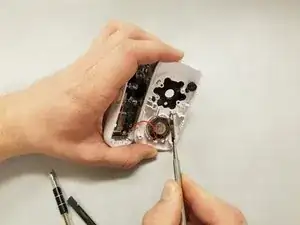

Продолжайте использовать металлическую лопатку, чтобы аккуратно отключить оставшиеся крепления от корпуса.

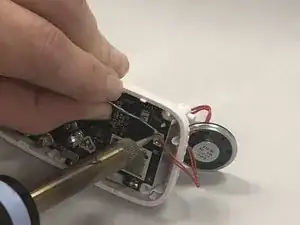

Используя паяльник, отпаяйте провода динамика, которые прикреплены к печатной плате.

Будьте осторожны при работе с паяльником. Этот инструмент очень горячий!

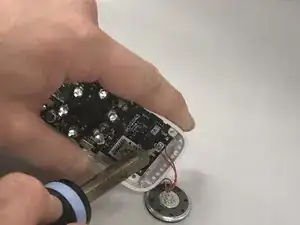

После отпайки проводов динамика удалите провода с печатной платы
