Замена гнезд для наушников Jumper Angelsounds JPD-100S
Вам потребуются навыки работы с паяльной станцией. Для получения дополнительной информации о пайке посетите: Навыки пайки
Во время замены гнезд для наушников вы найдёте их на задней стороне материнской платы, распаяете места пайки, удерживающие гнёзда на месте, и удалите их.
Шаг 1
Откройте отсек для аккумулятора
Снимите крышку отсека для аккумулятора и отложите её в сторону.
Отключите аккумулятор и отложите его в сторону.
Шаг 2
Проткните наклейку в отсеке для аккумулятора лопаткой, чтобы получить доступ к винту под ней.
Шаг 3
Удалите винт Phillips #1 длиной 7 мм из отсека для аккумулятора.
Уложите винт в надёжное место.
Шаг 4
Начните поддевать корпус устройства.
Вставьте пластиковый инструмент для вскрытия в боковой паз примерно в 2 см от розовой пластиковой детали и подденьте одну сторону корпуса.
После отделения стороны оставьте инструмент внутри, чтобы предотвратить смыкание двух половин.
Шаг 5
Вставьте второй пластиковый инструмент для вскрытия в паз напротив уже вставленного инструмента.
Создайте разделение с той стороны, пока белая пластиковая деталь полностью не снимется.
Положите белую пластиковую деталь в надёжное место.
Шаг 6
Уберите розовую деталь рукой.
Шаг 7
Удалите винт Phillips #1 длиной 7 мм в середине материнской платы.
Шаг 8
Выньте разъём аккумулятора из отсека для аккумулятора.
Шаг 9
Разогрейте паяльник.

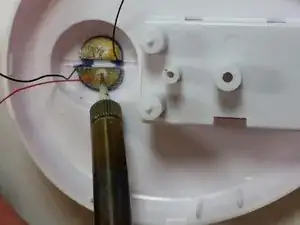

Найдите провода, подключённые к излучателю.
Используйте паяльник и вакуумный отсос для припоя, чтобы распаять провода, подключённые к излучателю.
Шаг 10

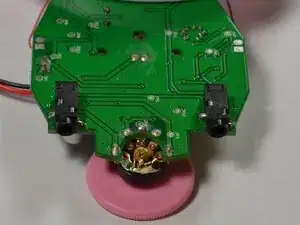

Разместите материнскую плату так, чтобы обеспечить удобный доступ к гнёздам.
Шаг 11

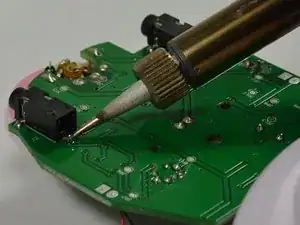

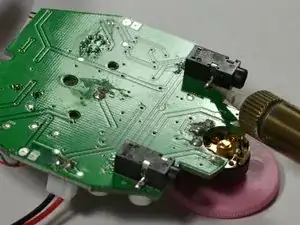

Распаяйте три паяных соединения, фиксирующие каждое из гнёзд для наушников.
Старайтесь не расплавить материнскую плату при удалении припоя, фиксирующего гнёзда.
Шаг 12

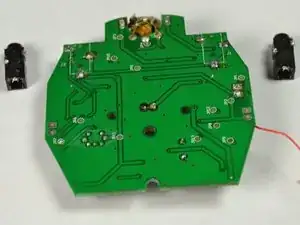

Удалите гнёзда, вытянув их из материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
