Замена индикатора Jumper Angelsounds JPD-100S

Доступ к отсеку для батареи

Снимите крышку отсека для батареи и отложите её в сторону.

Отключите батарею и отложите её в сторону.

Проткните наклейку в отсеке для батареи лопаткой, чтобы получить доступ к винту под ней.

Выверните винт Phillips #1 7 мм из отсека для батареи.

Положите винт в надёжное место.

Начните поддевать устройство, чтобы открыть его.

Вставьте пластиковый инструмент для вскрытия в боковой паз примерно в 2 см от розового пластикового элемента и подденьте одну сторону корпуса.

Когда сторона отделится, оставьте инструмент внутри, чтобы предотвратить смыкание двух половин.

Вставьте другой пластиковый инструмент для вскрытия в паз напротив уже вставленного инструмента.

Отделяйте эту сторону до тех пор, пока белый пластиковый элемент полностью не снимется.

Положите белый пластиковый элемент в надёжное место.

Снимите розовый элемент вручную.

Выверните винт Phillips #1 7 мм посередине материнской платы.

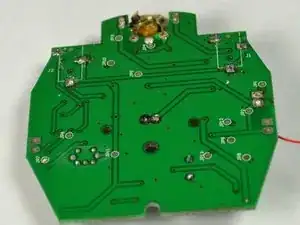

Разместите материнскую плату так, чтобы был доступ к её нижней стороне.

Разогрейте паяльник.

Отпаивание

Если при прикосновении паяльника к влажной губке образуется пар, значит паяльник достаточно разогрет.

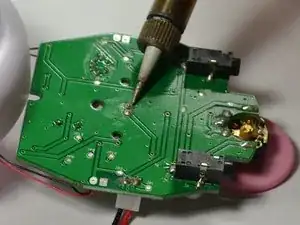

Используйте паяльник и паяльный отсос, чтобы распаять выводы индикаторного светодиода.

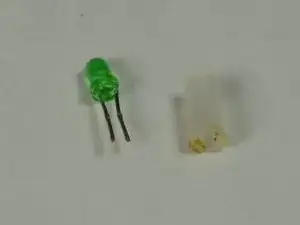

Пластиковая распорка, удерживающая индикатор, может расплавиться.
