Замена объектива камеры Summer LookOut Duo
Если ваш видеоняня Summer LookOut Duo отображает искаженные изображения или вовсе не показывает изображения, и ваше портативное устройство издает писк, ознакомьтесь с этим руководством по устранению неполадок. Если это не помогло, возможно, проблема в вашей камере. Если вы исключили неисправность дисплея и попробовали очистить камеру, то это может быть связано именно с объективом камеры. Это пошаговое руководство объясняет, как заменить объектив видеонянь.
Перед тем как продолжить, убедитесь, что устройство выключено и сухое, чтобы избежать внутренних повреждений. Объектив напрямую соединен с материнской платой камеры, поэтому это поможет избежать возможных электрических опасностей.
ОПАСНОСТЬ УДОБРЕНИЯ: Это устройство содержит мелкие винты. Если возможно, используйте магнитный коврик или маленький контейнер в поле зрения, чтобы следить за винтами и предотвратить их случайное проглатывание или потерю.
Шаг 1

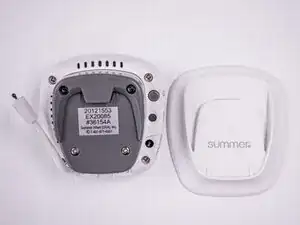

Снимите пластиковое крепление со стенки, прикрепленное к основанию подставки.

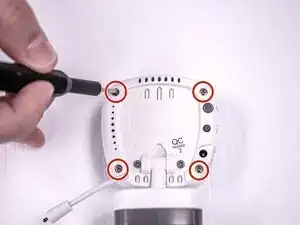

Удалите четыре винта размером 9 мм на задних углах камеры с помощью отвертки Phillips #00.
При необходимости осторожно согните антенну камеры к себе, чтобы получить доступ к винту в нижнем левом углу.
Шаг 2

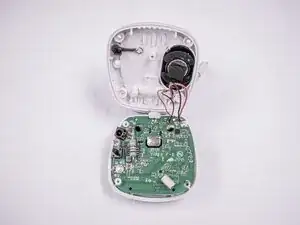

Осторожно снимите переднюю панель.
Материнская плата будет вместе с передней панелью, поэтому не тяните слишком сильно, иначе провода, соединяющие динамик, могут сломаться.
Задняя сторона материнской платы должна быть направлена вверх.

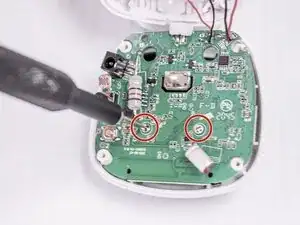

Удалите два винта размером 5 мм, находящиеся в верхней центральной части задней стороны материнской платы, с помощью отвертки Phillips #00.
Старый объектив камеры упадет после удаления винтов.

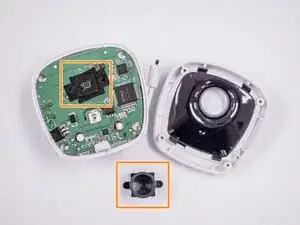

Установите новый объектив.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
