Замена внешнего корпуса Nintendo DSi

Ослабьте два винта на крышке отсека для батареи. Затем приподнимите крышку и снимите её.

Кнопка L.

Верхняя часть аккумуляторного блока.

Чтобы вынуть аккумуляторный блок, подденьте верхнюю часть батареи рядом с кнопкой L ногтем или лопаткой. Аккуратно приподнимите аккумулятор и извлеките его.

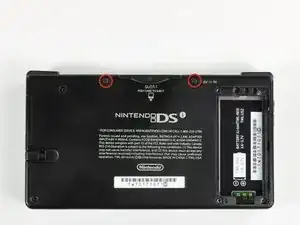

Два винта спрятаны под двумя резиновыми ножками, выделенными красным.

Используйте кончик лопатки, чтобы выдеть резиновые ножки из нижнего корпуса.

В зависимости от возраста устройства, резиновые ножки могут крошиться при поддевании. В этом случае используйте инструмент с тонким наконечником, чтобы соскрести оставшиеся кусочки резины.

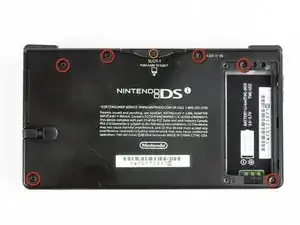

Снимите следующие винты, крепящие нижнюю крышку к корпусу DSi:

Шесть винтов Phillips #00, 5.2 мм.

Один винт Phillips #00, 2.7 мм.

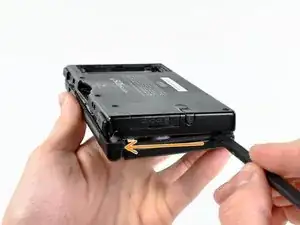

Вставьте лопатку между нижней крышкой и нижней панелью возле верхнего правого угла DSi.

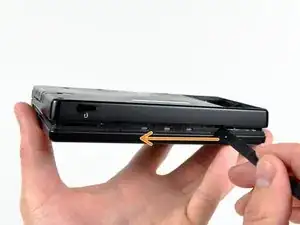

Осторожно проведите лопаткой вдоль края внешнего корпуса, создавая зазор между корпусом и крышкой.

Продолжайте проводить лопаткой вокруг корпуса DSi, пока большая часть нижней крышки не отделится.

Осторожно приподнимите нижнюю крышку за нижний край.

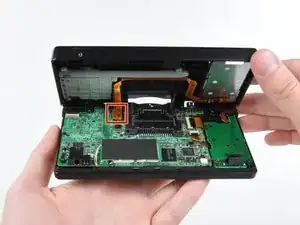

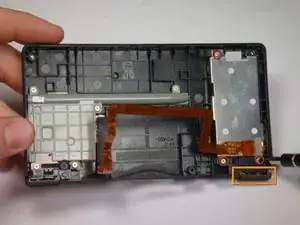

Нижняя крышка всё ещё прикреплена к плате через кабель платы громкости и SD, выделенный красным. Не пытайтесь полностью снять нижнюю крышку DSi пока.

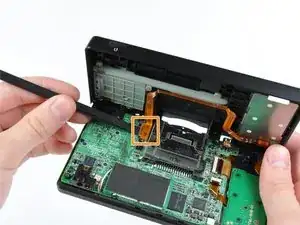

Подденьте кабель платы громкости и SD из его разъёма на плате с помощью лопатки.

После полного извлечения кабеля вы можете снять весь внешний корпус.

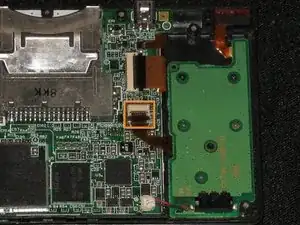

Откиньте чёрный фиксатор и отсоедините ленточный кабель крестовины/кнопки питания.

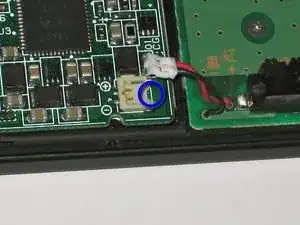

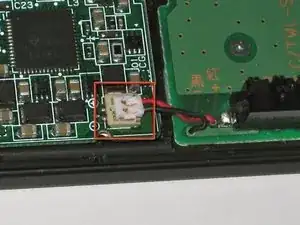

Разъём питания (с красным и чёрным проводами) трудно снять, не повредив его, если не понять, как он устроен. Просмотрите все фотографии этого шага перед продолжением.

Разъём состоит из двух частей — белой «мужской» части (подключённой к проводам) и бежевой «женской» части (припаяной к основной плате).

В женской части есть небольшой вырез, куда можно вставить маленькую плоскую отвёртку. Поместите угол отвёртки в этот вырез и аккуратно поверните, чтобы поднять белую часть вверх (от основной платы). Не тяните её вправо (в сторону платы аккумулятора).

Если она не поднимается легко, попробуйте меньшую отвёртку. Возможно, вы пытаетесь сдернуть женский разъём с платы, что будет трудно исправить.

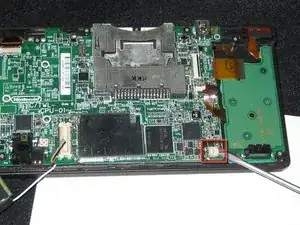

Снимите 4 винта Phillips с платы.

Поднимите основную плату со стороны нижнего конца и переверните её, чтобы открыть последний разъём.

Держите основную плату относительно близко к корпусу, чтобы не повредить последний удерживающий её ленточный кабель.

Отключите ленточный кабель, аккуратно поддев чёрный фиксатор разъёма пластиковым инструментом для открывания. Кабель должен легко выскользнуть из разъёма.

Теперь материнская плата должна быть свободна от остальной части устройства.

Снимите резиновые мембраны передних кнопок с устройства. Тщательно запомните расположение кнопок, чтобы правильно установить их обратно.

Сборка кнопок A/B/X/Y

Сборка кнопок Select/Start

Крестовина (D-pad)

Кнопка питания

Снимите пластиковые кнопки и положите их в безопасное место.

Все кнопки имеют выступы-ключи, предотвращающие их неправильную установку (наоборот или в неправильное место), но если они перемешаются, может потребоваться время, чтобы разобраться, куда каждая кнопка должна вернуться.

Откройте корпус и выдавите нижний модуль экрана из рамки.

Чтобы облегчить ремонт, рекомендуется снять нижний ЖК-экран перед заменой верхнего ЖК-экрана.

Используя лопатку или похожий инструмент, подденьте 4 квадратных заглушки винтов.

Снимите 4 винта Phillips с помощью отвёртки Phillips #00.

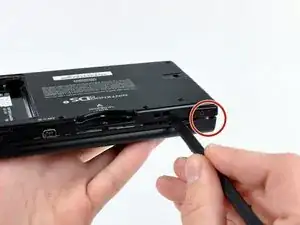

Поместите пластиковый инструмент для открывания между передней панелью и верхним краем внешнего корпуса. При необходимости проведите инструментом вдоль края, чтобы приоткрыть корпус.

Повернув экран к себе, сдвиньте его стороной экрана вниз, подталкивая большим пальцем, чтобы отделить экран от крышки.

Снимите антенну с нижнего левого угла устройства.

Снимите микрофон с верхней части рамки.

Используйте лопаточку, чтобы поддеть и вынуть камеру из её посадочного места.

Кабели компонентов в верхней половине устройства проходят через шарнир, который необходимо аккуратно разобрать перед продолжением.

Начните с того, что надавите на скользящий вал шарнира с противоположной стороны от проводов/лент.

На обратной стороне корпуса вставьте лопаточку на поверхность скользящего вала чуть левее каналов для светодиодных индикаторов.

Продвиньте скользящий вал полностью через шарнир до упора, пока шарнир не освободится.

Правая сторона нижней крышки должна отделиться от верхней крышки при удалении скользящего вала.

Не поднимайте слишком высоко, иначе шарнир с проводами может быть повреждён.

Сдвиньте верхнюю крышку вправо, чтобы разъединить соединение.

Протяните провода и ленты через проводной шарнир, чтобы полностью разделить верхнюю и нижнюю крышки.

Динамики припаяны к ленточному кабелю, подключённому к верхнему ЖК-экрану, поэтому их необходимо снимать одновременно с ЖК-экраном.

Поднимите верхний ЖК-экран из пластикового каркаса. Аккуратно проденьте ленточный кабель через шарнир, чтобы не повредить его.

Чтобы снять динамики, используйте лопаточку или аналогичный инструмент и осторожно подденьте их.

На нижней крышке используйте отвёртку, чтобы выкрутить 3 винта с крестовой шлицем, удерживающие отсек батареи.

Удаление двух нижних винтов также снимает триггер «L».

Триггер «L» имеет пружину за своей центральной частью и небольшую металлическую ось в шарнире.

Используйте небольшой инструмент, чтобы поддеть отсек батареи и снять его с нижней крышки.

Используйте отвёртку, чтобы выкрутить 5 винтов в держателе стилуса.

Также отсоедините и снимите кнопку-триггер «R», которая удерживается двумя из пяти винтов держателя стилуса.

Триггер «R» имеет пружину за своей центральной частью и небольшую металлическую ось в шарнире.

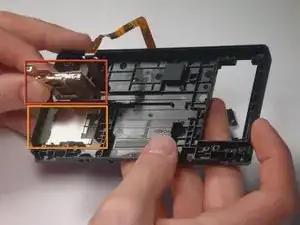

Под держателем стилуса расположен разъём для карты SD.

Аккуратно поднимите разъём SD-карты с нижней крышки.

Снимите металлический экран и крышку под разъёмом SD-карты.

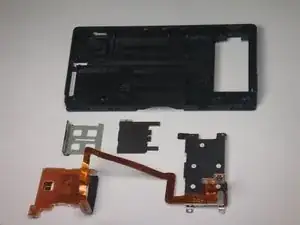

На этой фотографии показаны ЖК-экран, отсек для батареи и слот для SD-карты (металлический экран и крышка) с нижней наружной крышкой.

Полный внешний корпус DSi теперь можно заменить. Детали указаны слева направо: верхняя крышка, корпус верхнего ЖК-экрана, корпус сенсорного ЖК-экрана и нижняя крышка.

Собирайте устройство в обратном порядке, следуя инструкциям по замене компонентов DSi, используя новый внешний корпус.
