Замена платы Wi‑Fi‑антенны Nintendo DSi

Отверните два винта с крестообразным шлицем, фиксирующие крышку батарейного отсека к нижней части корпуса.

Винты остаются закреплёнными на крышке батарейного отсека.

Возьмите крышку батарейного отсека и выньте её из нижней части корпуса.

Если крышку трудно взять, слегка постучите по противоположной стороне устройства.

С помощью лопатки (или ногтя) приподнимите батарею сверху.

На верхней части батареи есть небольшая защёлка, облегчающая её извлечение.

Индикатор повреждения от влаги находится под батареей. Подденьте аккуратно, иначе вы можете повредить индикатор.

Возьмите батарею и извлеките её из DSi.

Два винта скрыты под двумя резиновыми ножками, выделенными красным.

Используйте кончик лопатки, чтобы поддеть резиновые ножки и вынуть их из нижней части корпуса.

В зависимости от возраста устройства резиновые ножки могут крошиться при поддевании. В этом случае используйте инструмент с тонким наконечником, чтобы соскрести застрявшие кусочки резины.

Удалите следующие винты, фиксирующие нижнюю часть корпуса к корпусу DSi:

Шесть винтов Phillips #00 длиной 5.2 мм.

Один винт Phillips #00 длиной 2.7 мм.

Вставьте лопатку между нижней облицовкой и панелью в верхнем правом углу DSi.

Осторожно ведите лопатку вдоль края внешней оболочки, создавая зазор между корпусом и облицовкой.

Продолжайте водить лопаткой вокруг корпуса DSi, пока большая часть нижней части корпуса не отделится.

Осторожно приподнимите нижнюю облицовку от её нижнего края.

Нижняя часть корпуса всё ещё прикреплена к материнской плате кабелем платы регулировки громкости и SD‑карты, выделенным красным. Не пытайтесь полностью снять нижнюю часть корпуса DSi пока.

Подденьте кабель платы регулировки громкости и SD за его разъём на материнской плате с помощью лопатки.

После полного извлечения кабеля вы сможете снять всю внешнюю оболочку.

Оттяните плату Wi‑Fi от материнской платы за край, ближайший к разъёму для наушников.

Подденьте разъём антенны Wi‑Fi вертикально вверх от его гнезда на плате Wi‑Fi.

Используйте кончик лопатки, чтобы поддеть разъём платы питания и вынуть его из гнезда на материнской плате.

Используйте ноготь или край пластикового инструмента для вскрытия, чтобы откинуть защёлку на следующих трёх ZIF‑разъёмах:

Кабель нижнего сенсорного экрана

Кабель нижнего ЖК‑экрана

Кабель платы питания

Убедитесь, что вы поддеваете откидывающиеся защёлки, а не сами разъёмы.

После откидывания фиксирующих защёлок на всех трёх разъёмах аккуратно вытяните кабели прямо из разъёмов пальцами или пинцетом.

Используйте ноготь или край пластикового инструмента для вскрытия, чтобы аккуратно откинуть защёлку удерживающую шлейф сенсорного экрана.

Убедитесь, что вы откидываете защёлку, а не сам разъём.

Используйте кончик лопатки, чтобы вытащить шлейф сенсорного экрана прямо из его гнезда.

Используйте ноготь или край пластикового инструмента для вскрытия, чтобы аккуратно откинуть защёлку удерживающую шлейф двойной камеры.

Убедитесь, что вы откидываете защёлку, а не сам разъём.

Используйте кончик лопатки, чтобы вытащить шлейф двойной камеры прямо из его гнезда.

Кончиком лопатки подденьте микрофонную антенну вверх от её гнезда на материнской плате.

Удалите следующие четыре винта Phillips, фиксирующие материнскую плату к рамке DSi.

Три более длинных винта.

Один короткий винт.

Вытяните кабели микрофона и Wi‑Fi из выреза в материнской плате рядом с разъёмом для наушников.

Слегка приподнимите материнскую плату вверх, чтобы открыть верхний шлейф ЖК‑экрана над кнопками ABXY.

Используйте ноготь или край пластикового инструмента для вскрытия, чтобы аккуратно откинуть защёлку удерживающую верхний шлейф ЖК‑экрана.

Убедитесь, что вы откидываете защёлку, а не сам разъём.

Снимите материнскую плату с DSi.

Кончиком лопатки подденьте металлическую заднюю часть нижнего ЖК‑экрана и отведите её от рамки DSi.

Выньте сборку нижнего ЖК‑экрана из DSi.

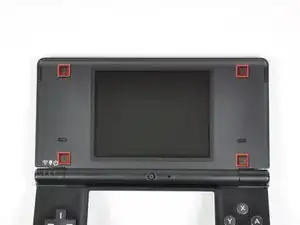

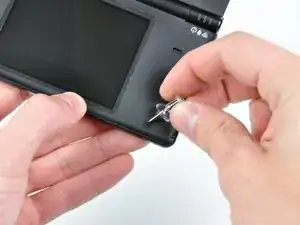

Используйте кнопку-булавку, чтобы удалить четыре пластиковые крышки винтов (выделены красным) на передней рамке.

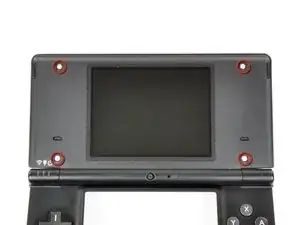

Удалите четыре винта с крестообразным шлицем, фиксирующие заднюю рамку к передней рамке.

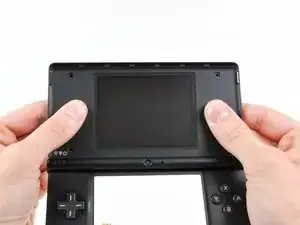

Двумя руками аккуратно сдвиньте заднюю рамку вверх.

Задняя рамка сдвинется всего примерно на 2 мм.

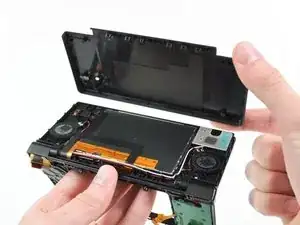

Поднимите заднюю рамку прямо вверх и извлеките её из DSi.

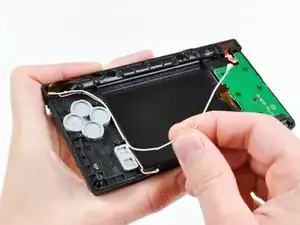

Выведите кабель антенны Wi‑Fi из его паза в нижней передней рамке.

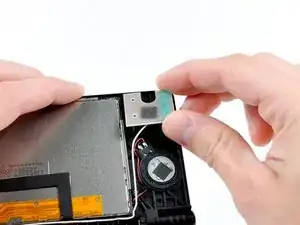

Снимите модуль Wi‑Fi с монтажных стоек на верхней передней рамке.

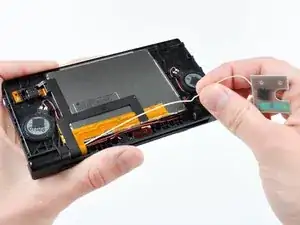

Протяните кабель антенны Wi‑Fi через шарнир и удалите его из DSi.
