Замена платы светодиодных индикаторов Nintendo DSi

Используйте это руководство для замены трёх светодиодных индикаторов состояния на петле Вашего DSi.

Шаг 1

Отверните два винта с крестовым шлицем, крепящих крышку батарейного отсека к нижнему корпусу.

Винты остаются в крышке батарейного отсека.

Возьмите крышку батарейного отсека и поднимите её из нижнего корпуса.

Если её трудно схватить, слегка постучите по противоположной стороне устройства.

Шаг 2

С помощью лопатки (или ногтя) приподнимите батарею сверху.

На верхней части батареи есть маленькая язычок для облегчения извлечения.

Индикатор попадания жидкости находится под батареей. Поддевать аккуратно, чтобы не повредить индикатор.

Возьмите батарею и извлеките её из DSi.

Шаг 3

Два винта скрыты под двумя резиновыми ножками, выделенными красным.

Используйте наконечник лопатки, чтобы поддеть резиновые ножки и вынуть их из нижнего корпуса.

В зависимости от возраста устройства резиновые ножки могут рассыпаться при поддевании. В этом случае используйте тонкий инструмент, чтобы соскрести оставшиеся кусочки резины.

Шаг 4

Удалите следующие винты, фиксирующие нижний корпус к корпусу DSi:

Шесть винтов 5,2 мм с крестовым шлицем #00.

Один винт 2,7 мм с крестовым шлицем #00.

Шаг 5

Вставьте лопатку между нижней крышкой и панелью в верхнем правом углу DSi.

Осторожно проведите лопаткой вдоль кромки внешнего корпуса, создавая зазор между корпусом и крышкой.

Продолжайте проводить лопаткой вокруг корпуса DSi, пока большая часть нижнего корпуса не отделится.

Шаг 6

Осторожно приподнимите нижнюю крышку от её нижнего края.

Нижняя крышка всё ещё прикреплена к плате через кабель платы регулятора громкости и SD, выделенный красным. Не пытайтесь полностью снять нижнюю крышку DSi пока.

Подденьте кабель платы регулятора громкости и SD из его разъёма на материнской плате с помощью лопатки.

После полного извлечения кабеля можно снять весь внешний корпус.

Шаг 7

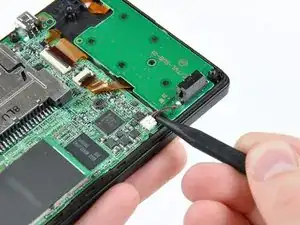

Используйте наконечник лопатки, чтобы поддеть и извлечь разъём платы питания из его гнезда на материнской плате.

Шаг 8

Используйте ноготь или край пластиковой лопатки, чтобы откинуть фиксирующий язычок ZIF-разъёма платы питания.

Убедитесь, что Вы поддеваете именно шарнирный фиксирующий язычок, не сам гнездо.

После откидывания фиксирующей защёлки используйте пальцы или пинцет, чтобы аккуратно вытащить кабель прямо из разъёма.

Шаг 9

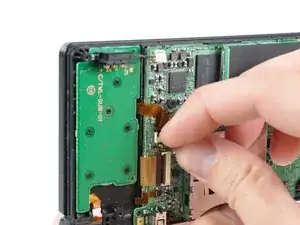

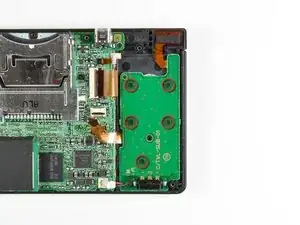

Удалите пять винтов 2,6 мм с крестовым шлицем, крепящих плату питания к каркасу DSi.

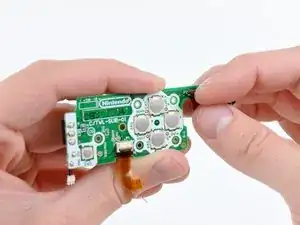

Поднимите и извлеките плату питания из DSi.

Шаг 10

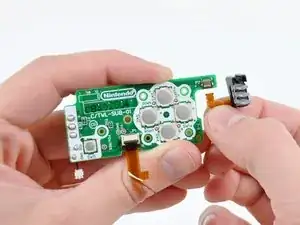

Используйте ноготь или край пластиковой лопатки, чтобы откинуть фиксирующий язычок ZIF-разъёма платы светодиодных индикаторов.

Убедитесь, что Вы поддеваете именно шарнирный фиксирующий язычок, не сам гнездо.

После откидывания фиксирующей защёлки используйте пальцы или пинцет, чтобы аккуратно вытащить кабель прямо из разъёма.

При необходимости перенесите ленточный кабель платы питания на новую плату питания.

Шаг 11

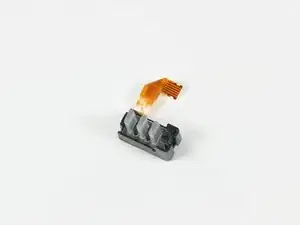

Остаётся плата светодиодных индикаторов.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
