Замена микрофона Nintendo DSi

Используйте это руководство, чтобы заменить микрофон в вашей Nintendo DSi

Шаг 1

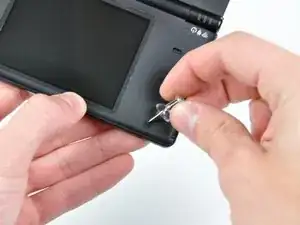

Открутите два винта с крестовой шлицем, фиксирующие крышку батарейного отсека к нижней части корпуса.

Винты остаются закреплёнными на крышке батарейного отсека.

Возьмите крышку батарейного отсека и поднимите её из нижней части корпуса.

Если её трудно схватить, слегка постучите по противоположной стороне устройства.

Шаг 2

С помощью лопатки (или ногтя) приподнимите батарею с верхней стороны.

На верхней части батареи есть небольшой язычок, облегчающий её извлечение.

Индикатор попадания жидкости находится под батареей. Подденьте аккуратно, иначе вы можете повредить индикатор.

Возьмите батарею и извлеките её из DSi.

Шаг 3

Два винта скрыты под двумя резиновыми ножками, выделенными красным.

Используйте кончик лопатки, чтобы поддеть резиновые ножки и извлечь их из нижней части корпуса.

В зависимости от возраста устройства резиновые ножки могут рассыпаться при поддевании. В таком случае используйте инструмент с тонким наконечником, чтобы выскрести оставшиеся кусочки резины.

Шаг 4

Удалите следующие винты, фиксирующие нижнюю часть корпуса к основе DSi:

Шесть винтов Phillips #00 длиной 5,2 мм.

Один винт Phillips #00 длиной 2,7 мм.

Шаг 5

Вставьте лопатку между нижней панелью корпуса и нижней частью корпуса рядом с правым верхним углом DSi.

Осторожно проведите лопаткой вдоль кромки внешнего корпуса, создавая зазор между корпусом и панелью.

Продолжайте движением лопатки вокруг корпуса DSi, пока большая часть нижней части корпуса не отделится.

Шаг 6

Осторожно поднимите нижнюю часть корпуса от её нижнего края.

Нижняя часть корпуса всё ещё прикреплена к материнской плате кабелем платы регулировки громкости и SD, выделенным красным. Не пытайтесь полностью снять нижнюю часть корпуса DSi пока.

Подденьте кабель платы регулировки громкости и SD из его разъёма на материнской плате с помощью лопатки.

После полного извлечения кабеля вы можете снять весь внешний корпус.

Шаг 7

Потяните плату Wi‑Fi от материнской платы за край, ближайший к разъёму на наушники.

Шаг 8

Подденьте коннектор антенны Wi‑Fi прямо вверх из его разъёма на плате Wi‑Fi.

Шаг 9

Используйте кончик лопатки, чтобы поддеть разъём платы питания и извлечь его из гнезда на материнской плате.

Шаг 10

Используйте ноготь или край пластикового инструмента для вскрытия, чтобы отогнуть удерживающую защёлку на следующих трёх ZIF‑разъёмах:

Кабель нижнего сенсорного экрана

Кабель нижнего ЖК‑экрана

Кабель платы питания

Убедитесь, что вы поднимаете именно навесные удерживающие защёлки, а не сами разъёмы.

После отгибания фиксирующих язычков на всех трёх разъёмах аккуратно извлеките кабели прямо из их гнёзд пальцами или пинцетом.

Шаг 11

Используйте ноготь или край пластикового инструмента для вскрытия, чтобы аккуратно отогнуть удерживающую защёлку кабеля сенсорного экрана.

Убедитесь, что вы отогнули удерживающую защёлку, а не сам разъём.

Используйте кончик лопатки, чтобы вытащить кабель сенсорного экрана прямо из его гнезда.

Шаг 12

Используйте ноготь или край пластикового инструмента для вскрытия, чтобы аккуратно отогнуть удерживающую защёлку двойного кабеля камеры.

Убедитесь, что вы отогнули удерживающую защёлку, а не сам разъём.

Используйте кончик лопатки, чтобы вытащить двойной кабель камеры прямо из его гнезда.

Шаг 13

Кончиком лопатки подденьте антенну микрофона от её разъёма на материнской плате.

Шаг 14

Удалите следующие четыре винта с крестовой шлицем, фиксирующие материнскую плату к рамке DSi.

Три длинных винта.

Один короткий винт.

Вытяните кабели микрофона и антенны Wi‑Fi из выреза в материнской плате рядом с разъёмом на наушники.

Шаг 15

Слегка поднимите материнскую плату вверх, чтобы открыть верхний кабель ЖК‑экрана над кнопками ABXY.

Используйте ноготь или край пластикового инструмента для вскрытия, чтобы аккуратно отогнуть удерживающую защёлку кабеля верхнего ЖК‑экрана.

Убедитесь, что вы отогнули удерживающую защёлку, а не сам разъём.

Снимите материнскую плату с DSi.

Шаг 16

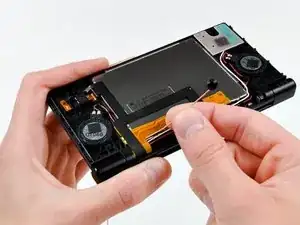

Кончиком лопатки подденьте металлическую подложку нижнего ЖК‑экрана от рамки DSi.

Поднимите сборку нижнего ЖК‑экрана и извлеките её из DSi.

Шаг 17

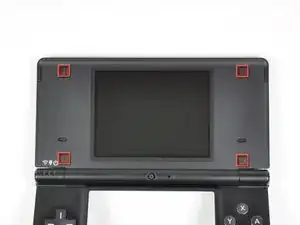

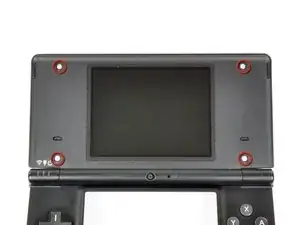

Используйте кнопки для заметок, чтобы снять четыре пластиковые заглушки винтов (выделены красным) на передней рамке.

Шаг 18

Снимите четыре винта JIS, крепящие заднюю рамку к передней рамке.

Шаг 19

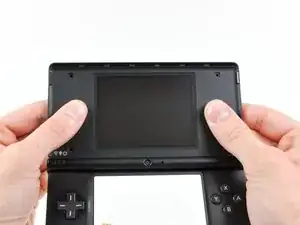

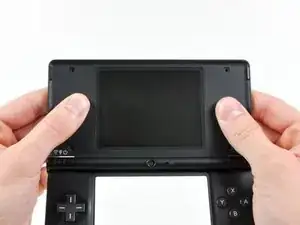

Двумя руками осторожно сдвиньте заднюю рамку вверх.

Задняя рамка сдвинется всего примерно на 2 мм.

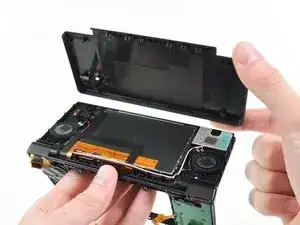

Поднимите заднюю рамку прямо вверх и извлеките её из DSi.

Шаг 20

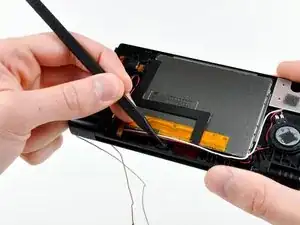

Выведите кабели Wi‑Fi и микрофона из паза, сформованного в нижней передней рамке.

Шаг 21

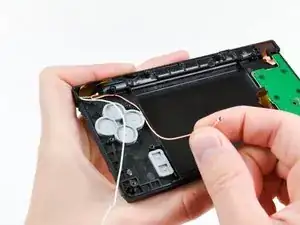

Используйте наконечник лопатки, чтобы аккуратно приподнять микрофон из его посадочного места в верхней передней рамке.

Выведите кабель микрофона через шарнир и извлеките его из DSi.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
