Замена сборки двойной камеры Nintendo DSi

Отвинтите два винта с крестообразной шлицем, крепящие крышку батарейного отсека к нижнему корпусу.

Винты остаются зафиксированными в крышке батарейного отсека.

Возьмите крышку батарейного отсека и выньте её из нижнего корпуса.

Если захват затруднён, слегка постучите по противоположной стороне устройства.

С помощью лопатки или ногтя приподнимите батарею сверху.

На верхней части батареи есть небольшая защёлка для облегчения извлечения.

Индикатор повреждения жидкостью находится под батареей. Подденьте аккуратно, чтобы не повредить индикатор.

Возьмите батарею и извлеките её из DSi.

Два винта скрыты под двумя резиновыми ножками, выделенными красным.

Используйте кончик лопатки, чтобы выдрать резиновые ножки из нижнего корпуса.

В зависимости от возраста устройства резиновые ножки могут крошиться при поддевании. В этом случае используйте инструмент с тонким наконечником, чтобы счистить застрявшие кусочки резины.

Удалите следующие винты, крепящие нижний корпус к раме DSi:

Шесть винтов Phillips #00 длиной 5,2 мм.

Один винт Phillips #00 длиной 2,7 мм.

Вставьте лопатку между нижней панелью и нижним корпусом возле верхнего правого угла DSi.

Осторожно проведите лопаткой вдоль края внешнего корпуса, создавая зазор между рамой и корпусом.

Продолжайте проводить лопаткой вокруг корпуса DSi, пока большая часть нижнего корпуса не отделится.

Осторожно приподнимите нижний корпус от его нижнего края.

Нижний корпус всё ещё подсоединён к плате разъёмом кабеля платы громкости и SD, выделенным красным. Не пытайтесь полностью снять нижний корпус DSi сейчас.

Подденьте кабель платы громкости и SD в его разъёме на материнской плате с помощью лопатки.

После полного извлечения кабеля можно снять весь внешний корпус.

Оттяните плату Wi‑Fi от материнской платы за край, ближе всего расположенный к разъёму для наушников.

Подденьте разъём антенны Wi‑Fi вертикально вверх из его гнезда на плате Wi‑Fi.

Используйте кончик лопатки, чтобы вынуть разъём платы питания из его гнезда на материнской плате.

Используйте ноготь или край пластикового инструмента для открытия фиксирующей планки на следующих трёх ZIF-разъёмах:

Нижний кабель сенсорного экрана

Нижний кабель ЖК‑экрана

Кабель платы питания

Убедитесь, что вы поднимаете крышки фиксирующих планок, а не сами разъёмы.

После открытия фиксаторов аккуратно потяните кабели прямо из их разъёмов пальцами или пинцетом.

Используйте ноготь или край пластикового инструмента, чтобы аккуратно поднять фиксирующую планку ленточного кабеля сенсорного экрана.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём.

С помощью кончика лопатки вытяните ленточный кабель сенсорного экрана прямо из его гнезда.

Используйте ноготь или край пластикового инструмента, чтобы аккуратно поднять фиксирующую планку ленточного кабеля двойной камеры.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём.

С помощью кончика лопатки вытяните ленточный кабель двойной камеры прямо из его гнезда.

Кончиком лопатки подденьте разъём антенны микрофона в его гнезде на материнской плате.

Удалите следующие четыре винта с крестообразной шлицем, крепящие материнскую плату к раме DSi.

Три длинных винта.

Один короткий винт.

Выньте кабели микрофона и Wi‑Fi из выреза в материнской плате рядом с разъёмом для наушников.

Немного приподнимите материнскую плату вверх, чтобы открыть верхний ленточный кабель ЖК‑экрана над кнопками ABXY.

Используйте ноготь или край пластикового инструмента, чтобы аккуратно поднять фиксирующую планку верхнего ленточного кабеля ЖК‑экрана.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём.

Снимите материнскую плату с DSi.

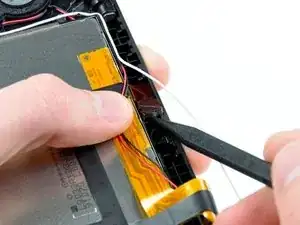

Кончиком лопатки подденьте металлическую защитную пластину нижнего ЖК‑экрана от рамы DSi.

Выньте сборку нижнего ЖК‑экрана из DSi.

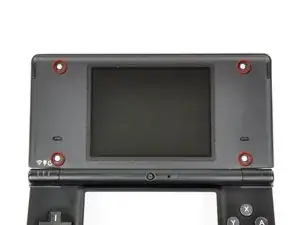

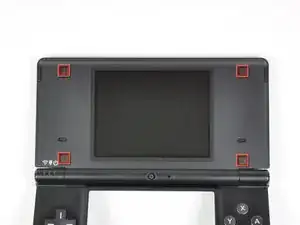

Используйте булавку, чтобы снять четыре пластиковые заглушки винтов (выделены красным) на передней рамке.

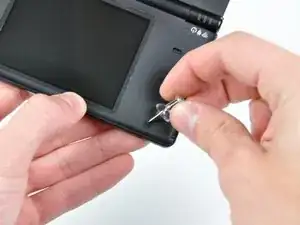

Удалите четыре винта JIS, фиксирующие заднюю рамку к передней рамке.

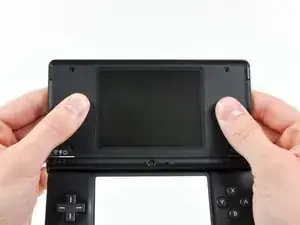

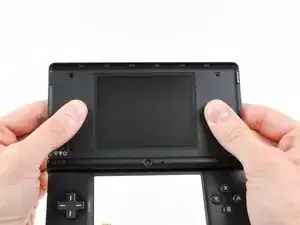

Двумя руками аккуратно сдвиньте заднюю рамку вверх.

Задняя рамка сдвинется примерно на 2 мм.

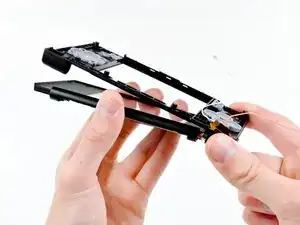

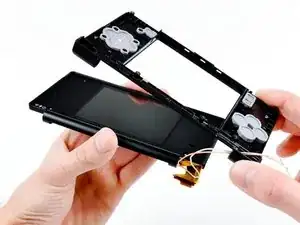

Поднимите заднюю рамку прямо вверх и выньте её из DSi.

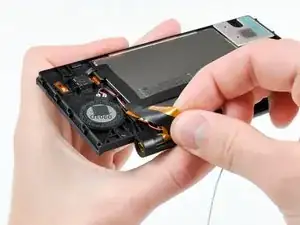

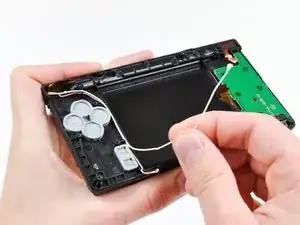

Протяните кабели микрофона и Wi‑Fi антенны через отверстие, расположенное в нижней раме DSi.

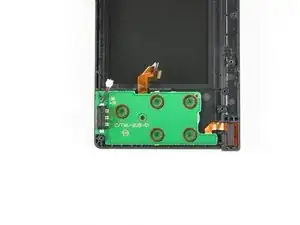

Снимите пять винтов JIS, фиксирующих плату питания к раме DSi.

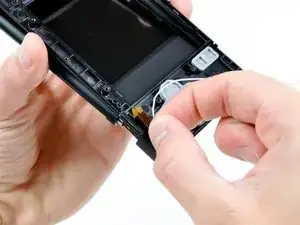

Поднимите и удалите плату питания из DSi.

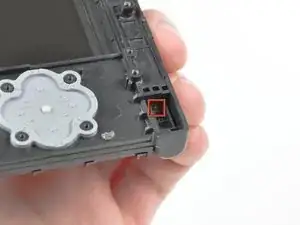

С помощью кончика лопатки толкните металлический шарнирный штифт внутрь со стороны крестовины (D‑pad) передней нижней панели.

Штифт должен сдвинуться примерно на 3 мм и остановиться. Нет необходимости пытаться полностью вынуть штифт.

Слегка разъедините нижнюю и верхнюю половины DSi.

Пока не разделяйте обе половины полностью. Несколько ленточных кабелей остаются протянутыми через обе панели.

Протяните верхний цифровой кабель дисплея и кабели двойной камеры через прорезь рядом со стороны с кнопками ABXY передней нижней панели.

Отделите нижнюю и верхнюю половины друг от друга.

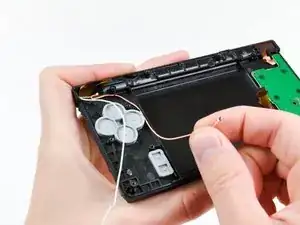

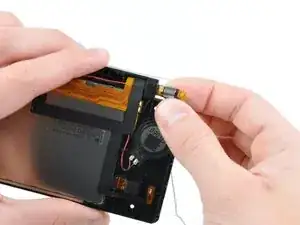

Пальцами захватите кабель микрофона и извлеките его из сборки передней рамки.

Микрофон, вероятно, выскочит из корпуса, поэтому, вероятно, проще полностью извлечь его на этом этапе.

Протяните кабель Wi‑Fi антенны через шарнир.

Плотно сверните ленточные кабели дисплея и двойной камеры так, чтобы их можно было протолкнуть через стальную трубку шарнира.

Снимите стальную трубку шарнира.

Осторожно протолкните оба свернутых ленточных кабеля через трубку, встроенную в переднюю верхнюю панель.

Подденьте фронтальную камеру и вытяните её прямо вверх из её посадочного места в передней рамке.

Поднимите тыльную камеру из её посадочного места в передней рамке.

Снимите сборку кабеля двойной камеры с DSi.
