Замена верхнего ЖК-экрана Nintendo DSi

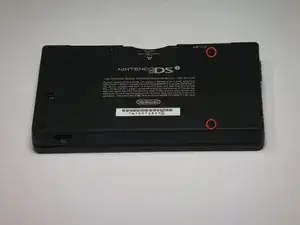

Ослабьте два винта на крышке батарейного отсека. Затем поднимите крышку, чтобы снять её.

Кнопка L.

Верхняя часть батарейного блока.

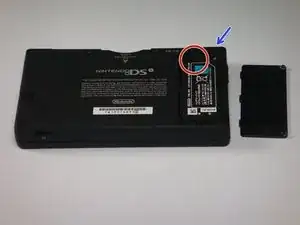

Чтобы извлечь батарейный блок, поместите ноготь или лопатку у верхней части батареи рядом с кнопкой L. Осторожно подденьте и извлеките батарею.

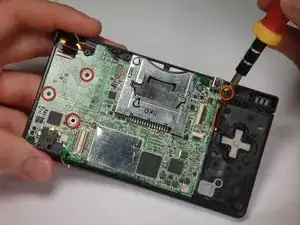

Уберите 4 винта с крестообразной шлицей (Phillips) с платы.

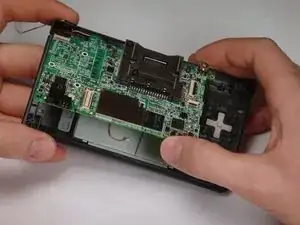

Поднимите основную плату с нижнего конца и переверните её, чтобы открыть последний разъём.

Держите основную плату достаточно близко к корпусу, не повредив при этом последний ленточный кабель, удерживающий её.

Отключите ленточный кабель, аккуратно поддев пластиковым инструментом и поднимая чёрный фиксатор разъёма. Кабель должен легко выскользнуть из разъёма.

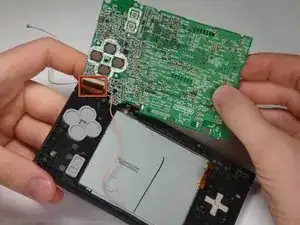

Материнская плата теперь должна быть полностью отделена от остальной части устройства.

Снимите резиновые мембраны кнопок передней панели с устройства. Внимательно отметьте расположение кнопок, чтобы правильно установить их обратно.

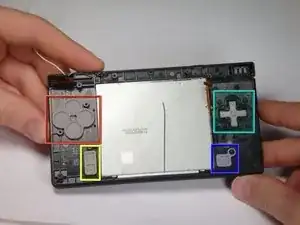

Сборка кнопок A/B/X/Y

Сборка кнопок Select/Start

Крестовина (D-pad)

Кнопка питания

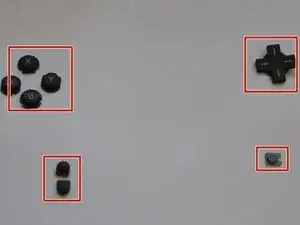

Снимите пластиковые кнопки и положите их в безопасное место.

Все кнопки имеют выступы-ключи, предотвращающие неправильную установку (наоборот или не на своё место), но если кнопки перепутать, может потребоваться время, чтобы определить их расположение.

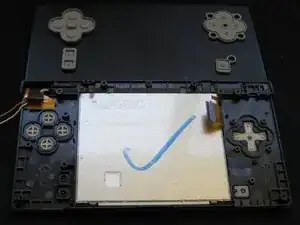

Откройте корпус и выдавите сборку нижнего экрана из рамки.

Чтобы упростить ремонт, мы рекомендуем вынуть нижний ЖК-экран перед заменой верхнего ЖК-экрана.

С помощью лопатки или аналогичного инструмента подденьте 4 квадратных заглушки винтов.

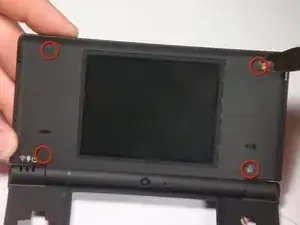

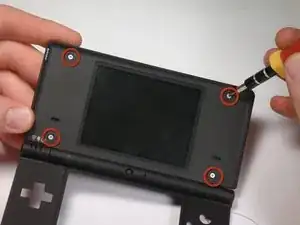

Уберите 4 винта с крестообразной шлицей, используя отвёртку Phillips #00.

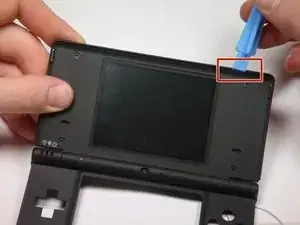

Поместите пластиковый инструмент для вскрытия между передней панелью и верхним краем внешнего корпуса. Проведите инструментом вдоль кромки по мере необходимости, чтобы приподнять корпус.

Держа экран лицевой стороной к себе, сдвиньте экран вниз при помощи больших пальцев, чтобы отделить экран от крышки.

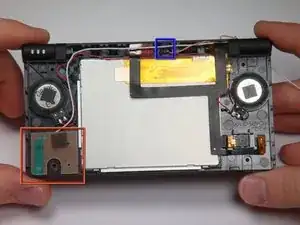

Снимите антенну с нижнего левого угла устройства.

Снимите микрофон с верхней части рамы.

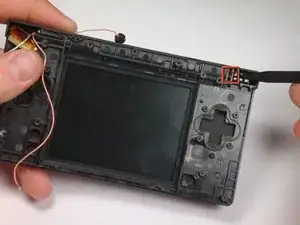

Используя лопатку, аккуратно подденьте камеру и извлеките её из посадочного места.

Кабели компонентов верхней половины устройства проходят через шарнир, который необходимо аккуратно разобрать перед продолжением.

Начните с того, что нажмите на скользящий вал в шарнире с противоположной стороны от проводов/ленточных кабелей.

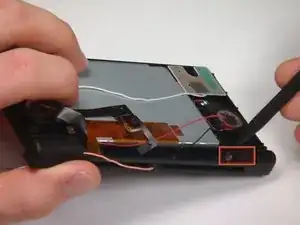

На внутренней стороне корпуса вставьте лопатку на поверхность скользящего вала чуть левее каналов светодиодной подсветки.

Продвиньте скользящий вал полностью через шарнир до упора, чтобы освободить шарнир.

Правая часть нижнего корпуса должна отделиться от верхнего корпуса после удаления скользящего вала.

Не тяните слишком сильно вверх, чтобы не повредить проводной шарнир.

Сдвиньте верхний корпус вправо, чтобы разъединить соединение.

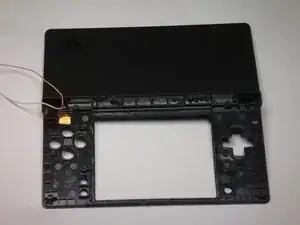

Пропустите провода и ленточные кабели через проводной шарнир, чтобы полностью отделить верхнюю и нижнюю части корпуса.

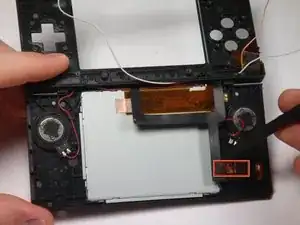

Динамики припаяны к ленточному кабелю, подключённому к верхнему ЖК-экрану, поэтому их необходимо убирать одновременно с ЖК-экраном.

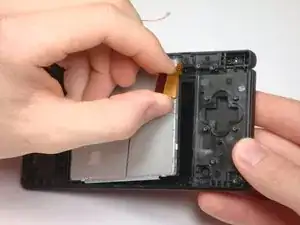

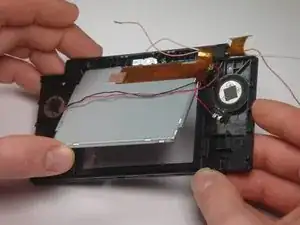

Поднимите верхний ЖК-экран из пластикового каркаса. Аккуратно протяните ленточный кабель через шарнир, чтобы не повредить его.

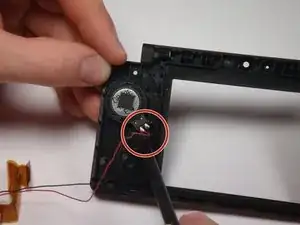

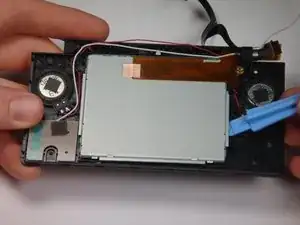

Чтобы снять динамики, осторожно подденьте их лопаткой или аналогичным инструментом.
