Сборка кнопок спускового механизма/платы SD для Nintendo DSi

Используйте это руководство для замены кнопок спускового механизма вместе с кабелем платы SD.

Шаг 1

Отверните два винта с крестообразным шлицем, крепящие крышку батарейного отсека к нижней части корпуса.

Винты остаются зафиксированными в крышке батарейного отсека.

Возьмитесь за крышку батарейного отсека и приподнимите её из нижней части корпуса.

Если её трудно схватить, слегка постучите по противоположной стороне устройства.

Шаг 2

С помощью лопатки (или ногтя) приподнимите батарею с верхней стороны.

На верхней стороне батареи есть небольшая защёлка для облегчения извлечения.

Индикатор повреждения жидкостью расположен под батареей. Открывайте аккуратно, чтобы не повредить индикатор.

Возьмите батарею и выньте её из DSi.

Шаг 3

Два винта скрыты под двумя резиновыми ножками, выделенными красным.

Используйте наконечник лопатки, чтобы выдеть резиновые ножки из нижней части корпуса.

В зависимости от возраста устройства резиновые ножки могут рассыпаться при выдёргивании. В этом случае используйте инструмент с тонким наконечником, чтобы вычистить оставшиеся кусочки резины.

Шаг 4

Удалите следующие винты, крепящие нижнюю часть корпуса к корпусу DSi:

Шесть винтов Phillips #00 длиной 5.2 мм.

Один винт Phillips #00 длиной 2.7 мм.

Шаг 5

Вставьте лопатку между нижней панелью и нижней обшивкой возле верхнего правого угла DSi.

Осторожно проведите лопаткой вдоль края внешней обшивки, создавая зазор между корпусом и обшивкой.

Продолжайте проводить лопаткой вокруг корпуса DSi, пока большая часть нижней крышки не отделится.

Шаг 6

Осторожно приподнимите нижнюю крышку за нижний край.

Нижняя крышка всё ещё прикреплена к материнской плате кабелем регулировки громкости и кабелем платы SD, выделенным красным. Не пытайтесь полностью снять нижнюю крышку DSi пока.

Подденьте кабель регулировки громкости и кабель платы SD из их разъёма на материнской плате с помощью лопатки.

После полного извлечения кабеля вы можете снять всю внешнюю обшивку.

Шаг 7

Вытяните стилус прямо из гнезда и извлеките его из задней части корпуса.

Шаг 8

Удалите пять винтов Phillips длиной 3.9 мм, крепящих держатель стилуса к задней части корпуса.

Шаг 9

Поднимите и снимите левую пластиковую защиту с задней части корпуса DSi.

Возьмитесь за держатель стилуса с левой стороны и поднимите вверх, чтобы снять его с DSi.

Шаг 10

Выньте крышку правой кнопки спускового механизма из задней части корпуса.

Шаг 11

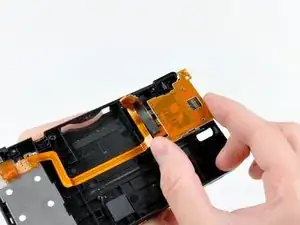

Подденьте и извлеките плату SD из её посадочного места в задней части корпуса.

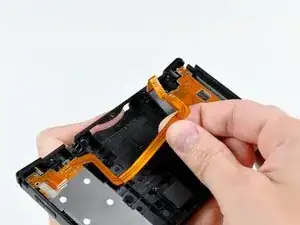

Отклейте кабель кнопок спускового механизма/платы SD из его канала в задней части корпуса.

Шаг 12

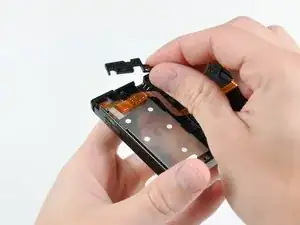

Поднимите стальной лоток для батареи из нижней части корпуса и извлеките сборку кнопок спускового механизма/платы SD.

При извлечении сборки кнопок спускового механизма/платы SD не потеряйте две стальные гайки (выделены красным), вставленные в нижнюю часть корпуса.

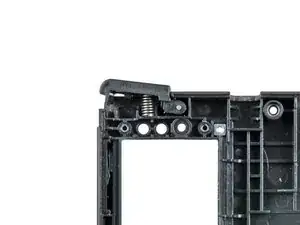

Если ваша кнопка спускового механизма случайно разберётся при разборке, третья фотография показывает её правильную ориентацию при установке. Убедитесь, что пружина установлена в показанном положении, и что две крышки кнопок спускового механизма уникальны для той стороны, на которой они должны быть установлены.

Заключение

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
