Замена контактных резиновых подложек кнопок ввода Nintendo DSi

Если кнопки на Вашем Nintendo DSi работают некорректно, контактные резиновые подложки кнопок могут потребовать очистки или замены. В этом руководстве показано, как получить доступ к этим подложкам, снять их и установить новые.

Поскольку это устройство выпущено уже несколько лет назад, аккумулятор может быть вздут. Если аккумулятор вздут, обращайтесь с ним осторожно и утилизируйте правильно. Вздутый аккумулятор может взорваться или вызвать пожар.

Перед началом ремонта убедитесь, что система выключена и не подключена к источнику питания.

Шаг 1

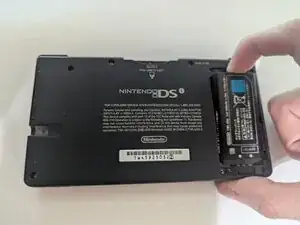

Выверните два винта Phillips #00 длиной 4 мм на крышке аккумулятора и снимите крышку.

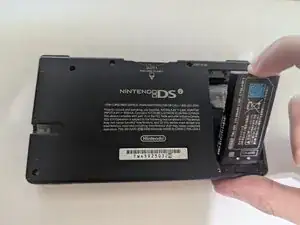

Извлеките аккумулятор из гнезда.

Шаг 2

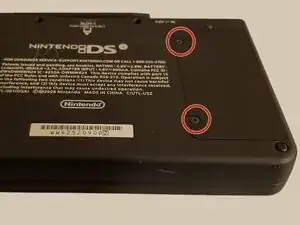

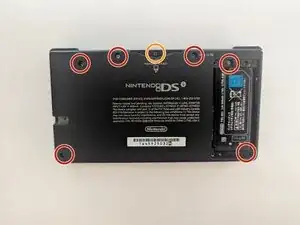

Используйте отвертку Phillips #00, чтобы выкрутить следующие 7 винтов Phillips с задней панели DSi:

Шесть винтов длиной 5 мм

Один винт длиной 2,5 мм

Шаг 3

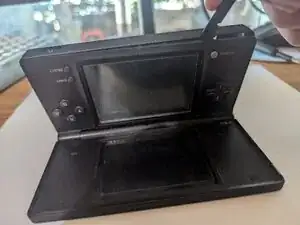

Откройте и переверните DSi так, чтобы экран лежал на столе.

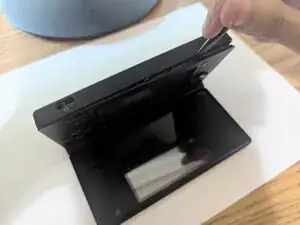

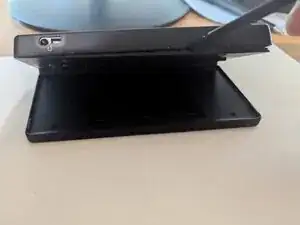

Вставьте конец лопатки между внешним и нижним корпусом и пройдитесь по краю, чтобы освободить защёлки, удерживающие корпус вместе.

Шаг 4

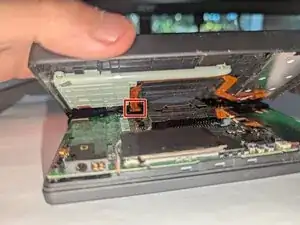

Осторожно приоткройте корпус, оставив достаточно места, чтобы отсоединить плоский шлейф, соединяющий верхнюю и нижнюю части.

Советы по отключению разъёмов см. в руководстве Распознавание и отключение кабельных разъёмов.

Шаг 5

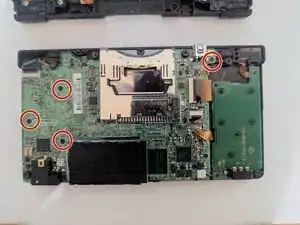

Снимите четыре винта Phillips #00 длиной 2,5 мм с платы.

Шаг 6

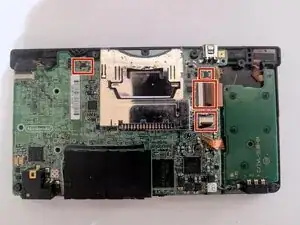

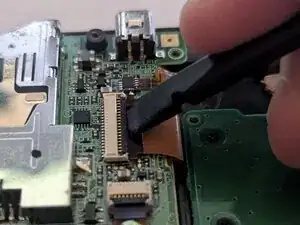

Чтобы отключить четыре плоских шлейфа, поднимите чёрные фиксирующие язычки с помощью лопатки.

Затем, острым концом лопатки, потяните плоский шлейф от места соединения.

Шаг 7

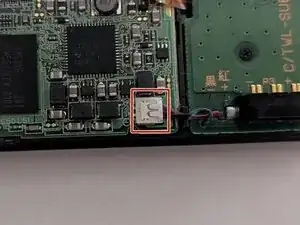

Осторожно приподнимите модуль Wi‑Fi с платы, чтобы снять его.

Сдвиньте тонкий антистатический инструмент или наклонённые пинцеты под металлическую шейку разъёма Wi‑Fi (как можно ближе к головке) и поднимите строго вверх от платы.

При работе с этими разъёмами всегда поднимайте головку строго вверх. При поддевании под углом Вы рискуете оторвать гнездо от платы.

Используйте пинцеты, чтобы удерживать разъём над его посадочным местом, и аккуратно надавите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, переставьте головку и попробуйте снова.

Не пытайтесь силой вдавить разъём — это может привести к его необратимому повреждению.

Шаг 8

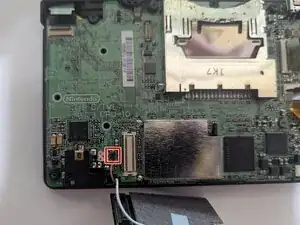

Поднимите язычок вверх и отведите его, чтобы освободить разъём кабеля питания аккумулятора от гнезда на плате.

Используйте лопатку, если трудно освободить разъём.

Работайте с этим кабелем медленно — его трудно снять. Не тяните за провода, они легко повреждаются.

Шаг 9

Держа за слот картриджа, приподнимите плату и снимите её с шасси.

Возможно, потребуется медленно пошевелить плату, чтобы её поднять.

Осторожно переверните плату на тыльную сторону — с обратной стороны ещё один плоский шлейф.

Разблокируйте чёрный язычок ZIF-разъёма и с помощью лопатки или пинцета выньте плоский шлейф.

Шаг 10

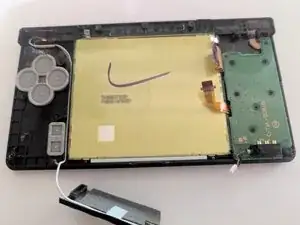

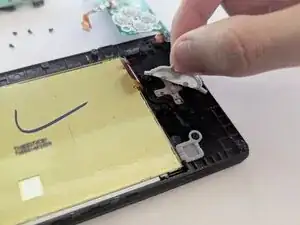

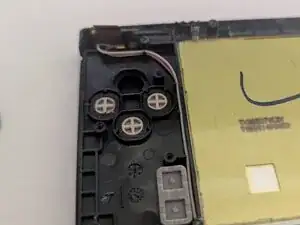

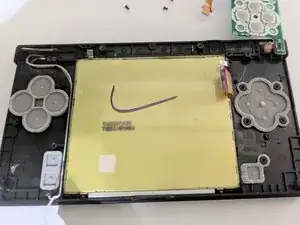

Теперь у Вас есть доступ к контактным резиновым подложкам кнопок A, B, X, Y и Start/Select.

Снимите их с устройства.

Чтобы заменить подложки, установите их на правильное место и аккуратно прижмите.

Иногда контактной подложке нужно лишь очистить, чтобы она снова работала корректно. Попробуйте очистку перед полной заменой.

Шаг 11

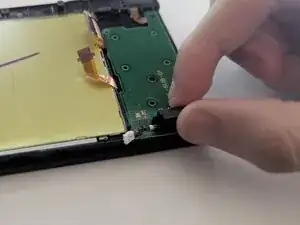

Возможно, Вы захотите снять сами кнопки для их очистки. С помощью пинцета поднимите кнопки.

Чтобы установить их обратно, просто поместите их в посадочные места — они будут готовы к работе.

Шаг 12

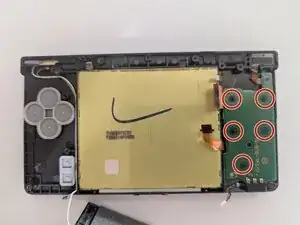

Выверните пять винтов Phillips #00 длиной 2,5 мм, фиксирующих вторую плату.

Шаг 13

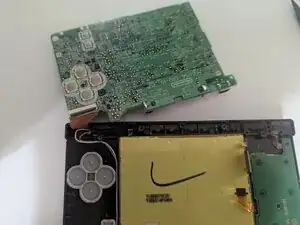

Осторожно приподнимите плату и переверните её.

Будьте осторожны — под платой прикреплён один плоский шлейф.

Снимать этот шлейф не обязательно.

Шаг 14

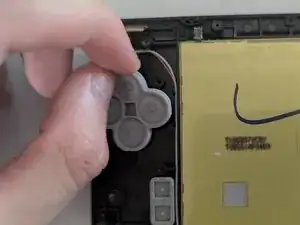

Снимите и замените или очистите контактные резиновые подложки стрелочных и кнопок питания.

Заключение

Для сборки устройства выполните эти действия в обратном порядке. Утилизируйте электронные отходы в пункте приёма с сертификатом R2 или e‑Stewards.

Перевод руководства с ifixit.com
