Замена верхнего ЖК-дисплея/динамиков Nintendo DSi

Выверните два винта с крестообразным шлицем, крепящие крышку батарейного отсека к нижней крышке.

Винты остаются зафиксированными в крышке батарейного отсека.

Возьмите крышку батарейного отсека и извлеките её из нижнего корпуса.

Если её трудно ухватить, слегка постучите по противоположной стороне устройства.

С помощью лопатки (или ногтя) приподнимите аккумулятор с верхней стороны.

На верхней части аккумулятора есть небольшая защёлка для облегчения извлечения.

Индикатор попадания жидкости находится под аккумулятором. Подденьте осторожно, чтобы не повредить индикатор.

Возьмите аккумулятор и извлеките его из DSi.

Два винта скрыты под двумя резиновыми ножками, выделенными красным.

Используйте наконечник лопатки, чтобы поддеть резиновые ножки и вынуть их из нижнего корпуса.

В зависимости от возраста устройства резиновые ножки могут крошиться при вынимании. В этом случае используйте тонкий инструмент, чтобы счистить застрявшие кусочки резины.

Удалите следующие винты, закрепляющие нижнюю крышку на корпусе DSi:

Шесть винтов Phillips #00 длиной 5,2 мм.

Один винт Phillips #00 длиной 2,7 мм.

Вставьте лопатку между нижней крышкой и нижней панелью вблизи верхнего правого угла DSi.

Осторожно проведите лопаткой вдоль кромки внешнего корпуса, создавая зазор между корпусом и крышкой.

Продолжайте вести лопатку вокруг корпуса DSi, пока большая часть нижней крышки не отойдёт.

Осторожно приподнимите нижнюю крышку от её нижнего края.

Нижняя крышка всё ещё прикреплена к материнской плате кабелем платы регулировки громкости и SD, выделенным красным. Не пытайтесь полностью снять нижнюю крышку DSi пока.

Подденьте кабель платы регулировки громкости и SD из его гнезда на материнской плате с помощью лопатки.

После полного извлечения кабеля вы можете снять весь внешний корпус.

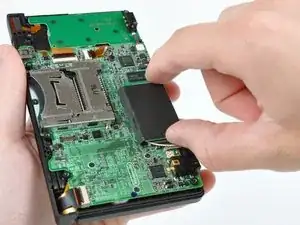

Оттяните плату Wi‑Fi от материнской платы за кромку, ближайшую к разъёму для наушников.

Подденьте разъём антенны Wi‑Fi прямо вверх из его гнезда на плате Wi‑Fi.

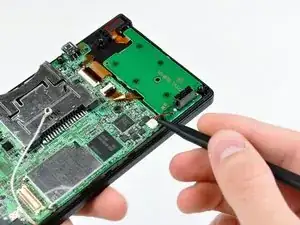

С помощью наконечника лопатки подденьте разъём платы питания из его гнезда на материнской плате.

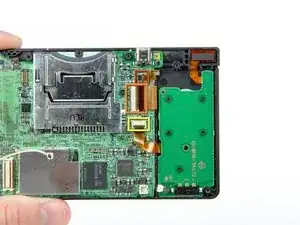

Используйте ноготь или край пластикового инструмента для раскрытия фиксирующей крышки на следующих трёх разъёмах ZIF:

Кабель нижнего сенсорного экрана

Кабель нижнего ЖК-дисплея

Кабель платы питания

Убедитесь, что Вы поднимаете именно поворотные фиксирующие крышки, а не сами разъёмы.

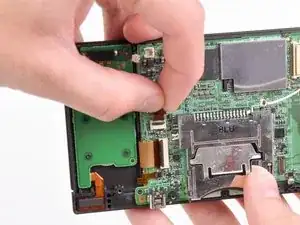

После поднятия защёлок на всех трёх разъёмах аккуратно потяните кабели прямо из их гнёзд пальцами или пинцетом.

Используйте ноготь или край пластикового инструмента, чтобы осторожно приподнять фиксирующую крышку шлейфа сенсорного экрана.

Убедитесь, что Вы приподнимаете фиксирующую крышку, а не сам разъём.

С помощью наконечника лопатки вытяните шлейф сенсорного экрана прямо из его гнезда.

Используйте ноготь или край пластикового инструмента, чтобы осторожно приподнять фиксирующую крышку шлейфа двойной камеры.

Убедитесь, что Вы приподнимаете фиксирующую крышку, а не сам разъём.

С помощью наконечника лопатки вытяните шлейф двойной камеры прямо из его гнезда.

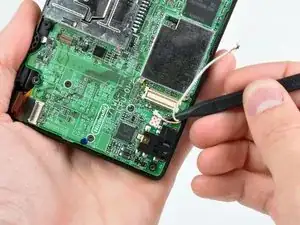

Кончиком лопатки отведите антенну микрофона от её гнезда на материнской плате.

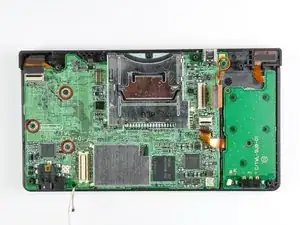

Удалите следующие четыре винта Phillips, крепящие материнскую плату к рамке DSi.

Три более длинных винта.

Один короткий винт.

Вытяните кабели микрофона и Wi‑Fi из выемки в материнской плате рядом с разъёмом для наушников.

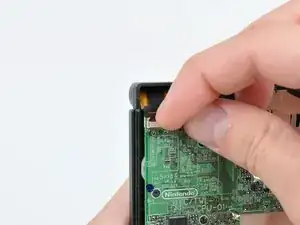

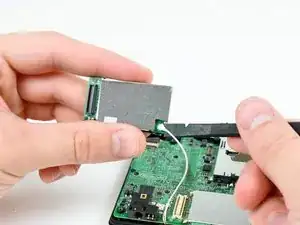

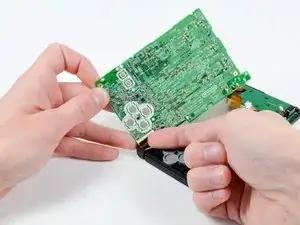

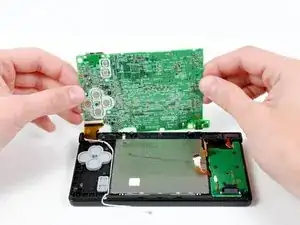

Немного приподнимите материнскую плату вверх, чтобы открыть шлейф верхнего ЖК-дисплея над кнопками ABXY.

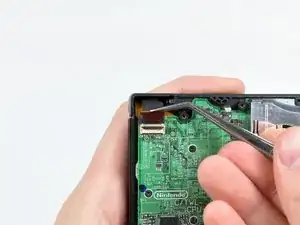

Используйте ноготь или край пластикового инструмента, чтобы аккуратно приподнять фиксирующую крышку шлейфа верхнего ЖК-дисплея.

Убедитесь, что Вы приподнимаете фиксирующую крышку, а не сам разъём.

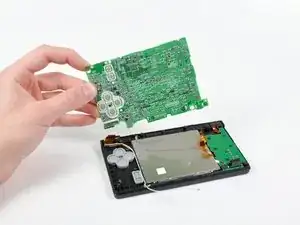

Снимите материнскую плату с DSi.

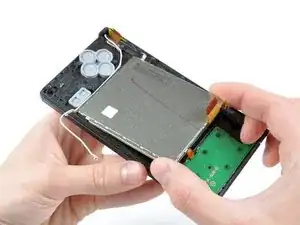

Кончиком лопатки подденьте металлическую заднюю панель нижнего ЖК-дисплея и оторвите её от рамки DSi.

Поднимите сборку нижнего ЖК-дисплея и извлеките её из DSi.

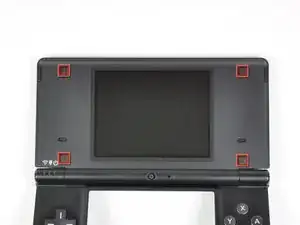

Используйте канцелярскую кнопку, чтобы снять четыре пластиковые заглушки винтов на передней рамке.

Отверните четыре винта с крестообразным шлицем, крепящие заднюю рамку к передней рамке.

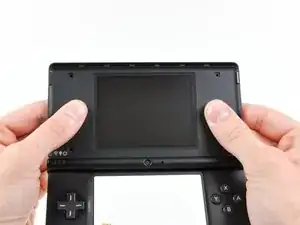

Двумя руками аккуратно сдвиньте заднюю рамку вверх.

Задняя рамка сдвинется всего на ~2 мм.

Слегка закройте корпус DSi и поднимите заднюю рамку прямо вверх, вынув её из DSi.

Продолжайте выводить кабели микрофона и Wi‑Fi антенны через отверстие в нижней части каркаса DSi.

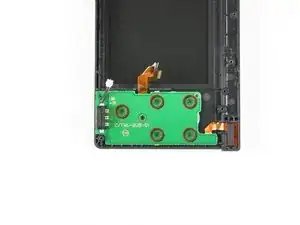

Отверните пять винтов с крестообразным шлицем, крепящих плату питания к каркасу DSi.

Поднимите и извлеките плату питания из DSi.

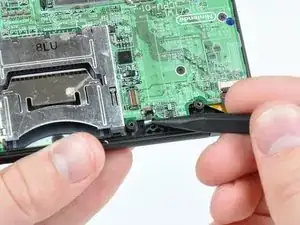

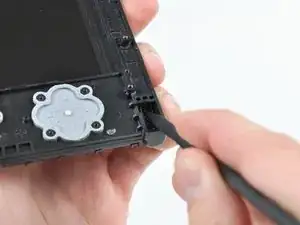

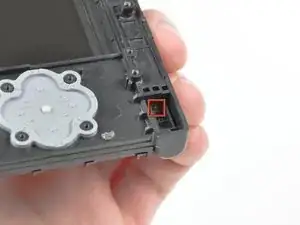

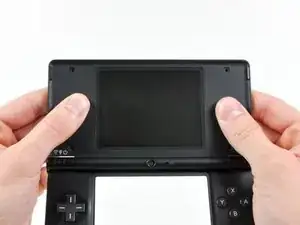

Толкните металлический шарнирный штифт внутрь со стороны клавиш направления на нижней передней панели с помощью острого конца лопатки.

Штифт должен сдвинуться примерно на 3 мм и остановиться. Нет необходимости пытаться полностью извлечь штифт.

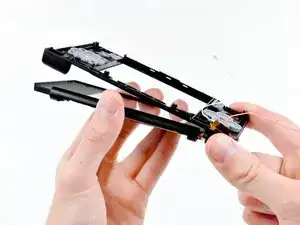

Слегка разъедините нижнюю и верхнюю половины DSi.

Пока не разъединяйте обе половины полностью. Несколько ленточных кабелей всё ещё проходят через обе панели.

Выведите ленточные кабели верхнего ЖК‑экрана и двойной камеры через щель рядом со сторонами кнопок ABXY на передней нижней панели.

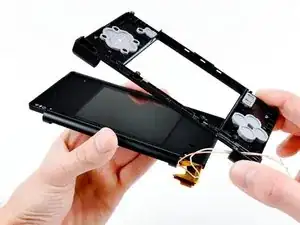

Разделите нижнюю и верхнюю половины друг от друга.

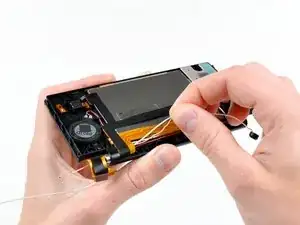

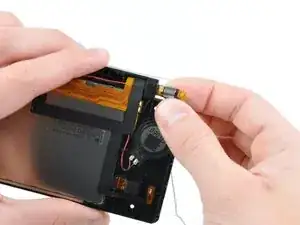

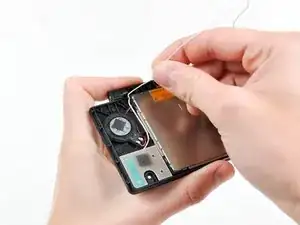

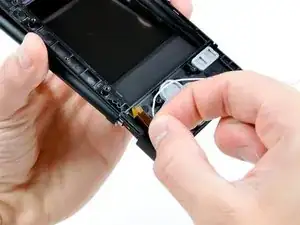

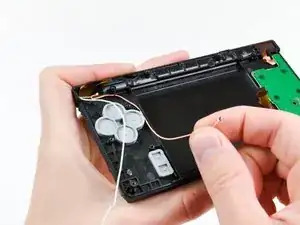

Пальцами захватите кабель микрофона и выведите его через шарнир.

Микрофон, скорее всего, выпадет из своего гнезда, поэтому проще полностью извлечь его на этом этапе.

Выведите кабель Wi‑Fi через шарнир.

Плотно сверните ленточные кабели дисплея и двойной камеры, чтобы протолкнуть их через стальную трубку шарнира.

Снимите стальную трубку шарнира.

Осторожно протолкните обе свернутые ленточные кабели через канал, отформованный в передней верхней панели.

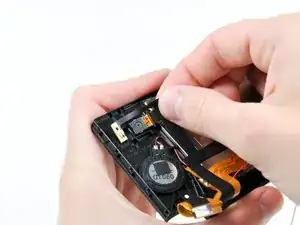

Выпрессуйте фронтальную камеру прямо вверх из её гнезда в передней рамке.

Поднимите тыльную камеру из её гнезда в передней рамке.

Снимите сборку кабеля двойной камеры с DSi.

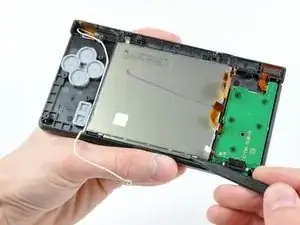

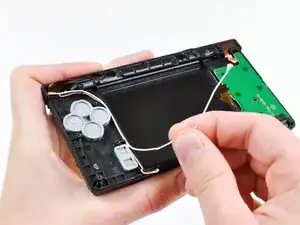

Выведите кабель антенны Wi‑Fi из канала в передней рамке.

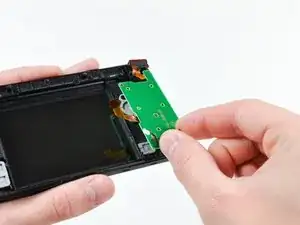

Поднимите плату антенны Wi‑Fi прямо вверх и извлеките её из DSi.

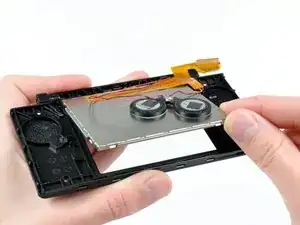

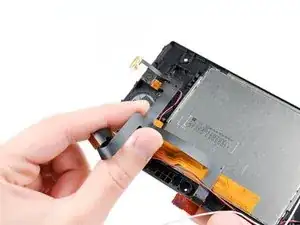

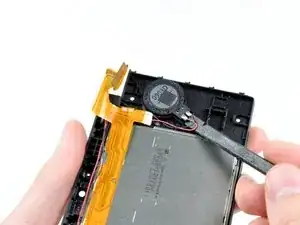

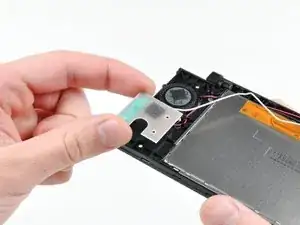

Используйте плоский конец лопатки, чтобы поддеть правый динамик и вытащить его из гнезда в передней верхней панели.

Поднимите правый динамик и положите его на верхний ЖК‑экран.

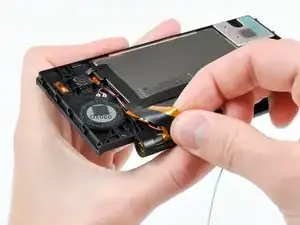

Аналогичным образом снимите левый динамик.

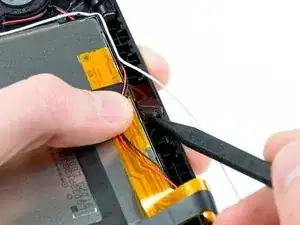

Выведите кабели левого динамика из-под верхнего ЖК‑экрана.

Положите левый динамик на верхний ЖК‑экран.

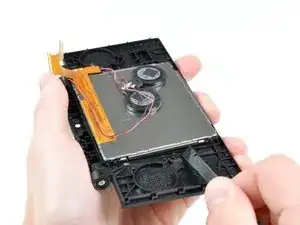

Осторожно подденьте плоский конец лопатки под верхний ЖК‑экран.

Ослабьте клей, проведя лопаткой вдоль периметра верхнего ЖК‑экрана.

Поднимите верхний ЖК‑экран за верхний правый угол и извлеките его из передней верхней панели.

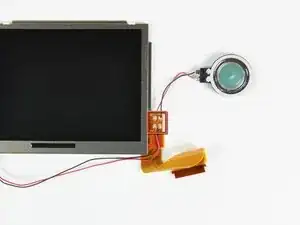

Отпаять динамики от верхнего ЖК‑экрана, нагревая паяные соединения паяльником и одновременно используя пинцет, чтобы оттянуть провода динамиков от платы.

Если вы никогда не паяли, у нас есть руководство, которое упрощает процесс.
