Замена платы батареи/предохранителя Nintendo DSi

Ослабьте два винта на крышке отсека батареи. Затем приподнимите крышку и снимите её.

Кнопка L.

Верхняя часть блока батареи.

Чтобы вынуть блок батареи, поместите ноготь или лопатку у верхней части батареи рядом с кнопкой L. Аккуратно подденьте батарею и извлеките её.

Два винта скрыты под двумя резиновыми ножками, выделенными красным.

Используйте наконечник лопатки, чтобы поддеть резиновые ножки и извлечь их из нижнего корпуса.

В зависимости от возраста устройства резиновые ножки могут крошиться при поддевании. В этом случае используйте инструмент с тонким наконечником, чтобы выскоблить оставшиеся кусочки резины.

Удалите следующие винты, фиксирующие нижний корпус к корпусу DSi:

Шесть винтов Phillips #00, 5,2 мм.

Один винт Phillips #00, 2,7 мм.

Вставьте лопатку между нижней панелью и нижним корпусом вблизи верхнего правого угла DSi.

Осторожно проведите лопаткой вдоль кромки внешнего корпуса, чтобы создать зазор между корпусом и панелью.

Продолжайте обводить лопаткой по периметру корпуса DSi, пока большая часть нижней крышки не отделится.

Осторожно приподнимите нижнюю крышку от её нижнего края.

Нижняя крышка всё ещё прикреплена к материнской плате кабелем регулятора громкости и платой SD, выделенным красным. Не пытайтесь снять нижнюю крышку полностью на этом этапе.

Подденьте кабель регулятора громкости и платы SD из его разъёма на материнской плате с помощью лопатки.

После полного отсоединения кабеля вы можете снять внешний корпус полностью.

Поднимите вверх чёрный фикcатор и отключите ленточный кабель крестовины/кнопки питания.

Силовой разъём (с красным и чёрным проводами) трудно вынуть, не повредив его, если не понять, как он устроен. Посмотрите все фотографии этого шага перед продолжением.

Разъём состоит из двух частей — белой «мужской» части (подключённой к проводам) и бежевой «женской» части (припаянной к основной плате).

В женской части есть небольшой «выем» — место для вставки маленькой крестовой отвёртки с плоским лезвием. Вставьте угол отвёртки в этот выем и аккуратно поверните, чтобы вытолкнуть белую часть вверх (от материнской платы). Не тяните разъём в сторону (в сторону платы батареи).

Если он не поднимается легко, попробуйте меньшую отвёртку. Возможно, вы тянете женский разъём с платы, что будет трудно восстановить.

Удалите 5 винтов Phillips #00, 2,6 мм.

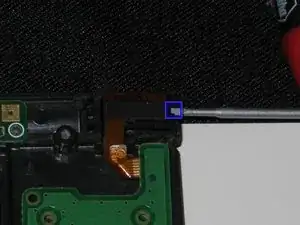

Вставьте плоскую отвёртку 1,5 мм в выемку справа от узла светодиода и подденьте чёрную пластиковую рамку, чтобы извлечь её из корпуса.

Используйте пинцет, чтобы вытащить прозрачную пластиковую трубку световода.

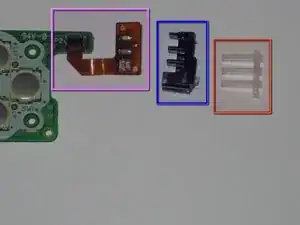

Оранжевый гибкий кабель (со светодиодами) приклеен к чёрной пластиковой рамке; если вы случайно оторвали кабель от пластика, вытяните рамку и световод пинцетом и соберите их обратно.

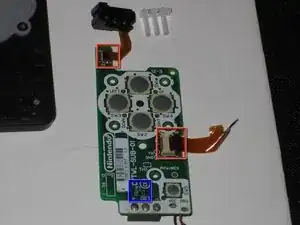

Снимите плату батареи и сборку светодиодов и переверните их.

Если какой-либо из двух гибких ленточных кабелей был отсоединён или повреждён, используйте лопатку, чтобы поднять чёрный фиксатор (от платы), извлеките кабель, снова вставьте его и зафиксируйте фиксатор вниз.

Если консоль не включается, используйте омметр/прозвонник, чтобы проверить SMD-предохранитель F1. Он должен показывать 0 ом (короткое замыкание). Если нет, потребуется заменить предохранитель или заменить плату.

Вы должны заменить этот предохранитель на SMD-предохранитель размера 0603. Не пытайтесь заменять предохранитель, если вы не знакомы с пайкой деталей SMD размера 0603; вместо этого замените всю плату. Не рекомендуется заменять предохранитель на резистор 0 ом или кусок проволоки.

Если вы останавливаетесь на этом шаге, собирайте устройство в обратном порядке, следуя этим инструкциям.
