Замена нижнего ЖК-дисплея Nintendo DSi

Используйте это руководство, чтобы снять нижний сенсорный экран с нижнего ЖК-дисплея.

Шаг 1

Отвинтите два винта с крестообразным шлицем, фиксирующие крышку батарейного отсека в нижней части корпуса.

Винты остаются прикреплёнными к крышке батарейного отсека.

Схватите крышку батарейного отсека и извлеките её из нижней части корпуса.

Если трудно схватить крышку, слегка постучите по противоположной стороне устройства.

Шаг 2

С помощью лопатки или ногтя подденьте аккумулятор сверху.

На верхней части аккумулятора есть небольшой язычок, облегчающий снятие.

Индикатор попадания влаги находится под аккумулятором. Подденьте аккуратно, чтобы не повредить индикатор.

Схватите аккумулятор и извлеките его из DSi.

Шаг 3

Два винта спрятаны под двумя резиновыми ножками, выделенными красным.

Используйте наконечник лопатки, чтобы поддеть резиновые ножки и вынуть их из нижней части корпуса.

В зависимости от возраста устройства резиновые ножки могут крошиться при поддевании. В этом случае используйте инструмент с тонким наконечником, чтобы соскрести оставшиеся кусочки резины.

Шаг 4

Удалите следующие винты, фиксирующие нижнюю часть корпуса к корпусу DSi:

Шесть винтов Phillips #00 длиной 5,2 мм.

Один винт Phillips #00 длиной 2,7 мм.

Шаг 5

Вставьте лопатку между нижней облицовкой и нижней панелью в верхнем правом углу DSi.

Осторожно проведите лопаткой вдоль края внешней оболочки, создавая зазор между корпусом и облицовкой.

Продолжайте вести лопатку по периметру корпуса DSi, пока большая часть нижней оболочки не отделится.

Шаг 6

Осторожно приподнимите нижнюю оболочку за нижний край.

Нижняя оболочка всё ещё прикреплена к плате через кабель платы громкости и SD, выделенный красным. Не пытайтесь полностью снять нижнюю оболочку DSi пока.

Подденьте кабель платы громкости и SD из его разъёма на плате с помощью лопатки.

После полного отсоединения кабеля можно снять внешнюю оболочку целиком.

Шаг 7

Оттяните плату Wi‑Fi от материнской платы за край, ближайший к разъёму для наушников.

Шаг 8

Подденьте разъём антенны Wi‑Fi вертикально вверх из его гнезда на плате Wi‑Fi.

Шаг 9

Используйте наконечник лопатки, чтобы поддеть разъём платы питания и вынуть его из гнезда на материнской плате.

Шаг 10

Используйте ноготь или край пластиковой лопатки, чтобы откинуть фиксирующую защелку на следующих трёх ZIF-разъёмах:

Кабель нижнего сенсорного экрана

Кабель нижнего ЖК-дисплея

Кабель платы питания

Убедитесь, что вы поддеваете именно откидывающиеся фиксаторы, не сами разъёмы.

После откидывания защёлок всех трёх разъёмов аккуратно вытяните кабели прямо из их гнёзд пальцами или пинцетом.

Шаг 11

Используйте ноготь или край пластиковой лопатки, чтобы аккуратно откинуть фиксирующую защёлку шлейфа сенсорного экрана.

Убедитесь, что вы откидываете защёлку, не сам разъём.

Используйте наконечник лопатки, чтобы вытянуть шлейф сенсорного экрана прямо из его гнезда.

Шаг 12

Используйте ноготь или край пластиковой лопатки, чтобы аккуратно откинуть фиксирующую защёлку шлейфа двойной камеры.

Убедитесь, что вы откидываете защёлку, не сам разъём.

Используйте наконечник лопатки, чтобы вытянуть шлейф двойной камеры прямо из его гнезда.

Шаг 13

Наконечником лопатки подденьте антенну микрофона и оторвите её от гнезда на материнской плате.

Шаг 14

Удалите следующие четыре винта с крестообразным шлицем, фиксирующие материнскую плату к рамке DSi.

Три более длинных винта.

Один короткий винт.

Вытяните кабели микрофона и Wi‑Fi из выреза в материнской плате рядом с разъёмом для наушников.

Шаг 15

Слегка приподнимите материнскую плату вверх, чтобы открыть шлейф верхнего ЖК-дисплея над кнопками ABXY.

Используйте ноготь или край пластиковой лопатки, чтобы аккуратно откинуть фиксирующую защёлку шлейфа верхнего ЖК-дисплея.

Убедитесь, что вы откидываете защёлку, не сам разъём.

Снимите материнскую плату с DSi.

Шаг 16

Используйте наконечник лопатки, чтобы поддеть металлическую рамку нижнего ЖК-дисплея и оторвать её от каркаса DSi.

Поднимите сборку нижнего ЖК-дисплея и извлеките её из DSi.

Шаг 17

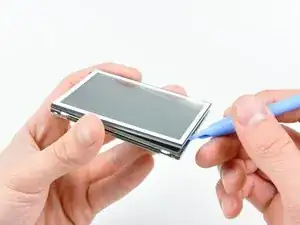

Вставьте край пластикового инструмента для раскрытия между нижним сенсорным экраном и нижним ЖК-дисплеем.

Аккуратно проведите краем инструмента для раскрытия по периметру сенсорного экрана, чтобы отслоить его от нижнего ЖК-дисплея.

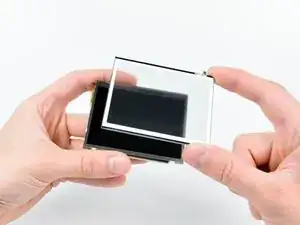

Снимите сенсорный экран с нижнего ЖК-дисплея.

Нижний ЖК-дисплей остаётся.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
