Замена вибрационных двигателей геймпада Beboncool для Nintendo Switch
Это подробное руководство по снятию сломанных или повреждённых вибрационных двигателей на геймпаде Benoncool для Nintendo Switch.
В геймпаде Benoncool установлены два вибрационных двигателя, которые часто работают во время игры для имитации сильных ударов. Сломанный или неисправный двигатель легко определить по неправильной или отсутствующей отдаче в такие моменты. Замена вибрационных двигателей по этому руководству, скорее всего, решит проблему.
Шаг 1
Используйте пластиковый инструмент для вскрытия, чтобы снять синие пластиковые накладки с боков контроллера.
Шаг 2
Отвинтите семь винтов 5 мм с задней панели контроллера крестовой отвёрткой Phillips #0.
Шаг 3
Осторожно разъедините две половины корпуса контроллера.
Когда крышки разъединяются, кнопки L1 и R1 могут выпасть из контроллера. Проследите, чтобы не потерять их при выпадении.
Также аккуратно извлеките маленькие печатные платы из крышек, чтобы полностью разделить обе половины.
Шаг 4
Отвинтите два винта 3,5 мм, фиксирующие плату, крестовой отвёрткой Phillips #0.
Шаг 5
Поднимите материнскую плату из задней части корпуса вместе с прикреплёнными вибрационными двигателями и платами кнопок.
Шаг 6

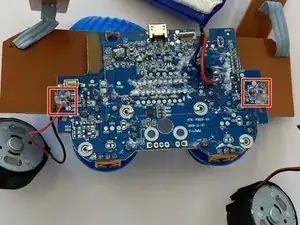

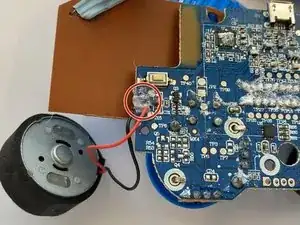

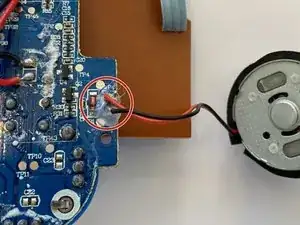

Найдите два паяных контакта, соответствующие неисправному вибрационному двигателю.
Шаг 7

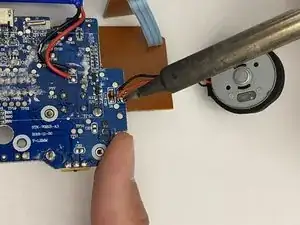

Отпаивайте два контактных соединения, соответствующие неисправному вибрационному двигателю.

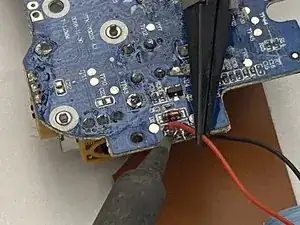

Когда припой достаточно расплавится, аккуратно оттяните провода от паяного контакта пинцетом.
Для справки по правилам пайки ознакомьтесь с Руководством по пайке и отпаиванию соединений.
Заключение
Для сборки устройства выполните все шаги в обратном порядке.
Перевод руководства с ifixit.com
