Замена тачпада контроллера Sony DualSense

Отключите контроллер и выключите питание перед началом работы.

Вставьте медиатор под среднюю накладку в правом нижнем углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего правого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Вставьте медиатор под среднюю накладку в левом нижнем углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего левого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Используйте пальцы, чтобы приподнять нижний край средней накладки и освободить оставшиеся защёлки.

Снимите среднюю накладку, поднимая её поверх джойстиков.

Одной рукой удерживайте контроллер, прижав большим пальцем левый триггер.

Другой рукой вставьте плоский конец лопатки между кнопками L1 и L2.

С помощью лопатки аккуратно подденьте кнопку L1 и извлеките её, удерживая палец над кнопкой, чтобы она не выскочила.

Повторите предыдущий шаг, чтобы снять кнопку R1.

Используйте крестовую отвёртку, чтобы выкрутить два винта 6,4 мм, крепящие нижние углы задней части нижнего корпуса.

Используйте крестовую отвёртку, чтобы выкрутить два винта 6,4 мм за кнопками L1 и R1.

Будьте осторожны при освобождении защёлок задней крышки — они хрупкие и легко ломаются.

Используйте кончик лопатки, чтобы освободить по две защёлки с каждой стороны разъёма для наушников.

Жёсткие пластиковые защёлки фиксируют левые и правые кромки задней крышки.

Вставьте плоский конец лопатки между передней и задней оболочками ближе к нижней части левого края.

Проведите лопаткой вдоль левого края и аккуратно раздвиньте оболочки, чтобы освободить защёлки.

Повторите предыдущий шаг на правом краю, чтобы освободить его защёлки.

Положите контроллер вверх дном так, чтобы джойстики касались рабочей поверхности.

Удерживайте контроллер пальцами и поднимите заднюю крышку большим пальцем, чтобы полностью отделить её.

Снимите заднюю крышку.

Используйте пинцет или пальцы, чтобы отсоединить аккумулятор от материнской платы.

При отсоединении захватывайте разъём, а не провода.

Поднимите аккумулятор прямо вверх из держателя аккумулятора.

Возьмите за выдвижную язычок нижнего шлейфа микрофона пальцами или пинцетом и отсоедините его от материнской платы.

Используйте крестовую отвёртку, чтобы выкрутить винт 6,4 мм, который фиксирует держатель аккумулятора.

Поднимите держатель аккумулятора из материнской платы.

Возьмите за язычок кабеля шлейфа узла правого триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Пока не удаляйте шлейф полностью.

Возьмите за язычок кабеля шлейфа узла правого триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от узла триггера.

Снимите шлейф.

Возьмите за язычок кабеля шлейфа узла левого триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Пока не удаляйте шлейф полностью.

Возьмите за язычок кабеля шлейфа узла левого триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от узла триггера.

Снимите шлейф.

Пинцетом или пальцами возьмитесь за язычок верхнего кабеля шлейфа микрофона и потяните вверх, чтобы отсоединить его от материнской платы.

Пинцетом или пальцами возьмитесь за язычок кабеля шлейфа тачпада и тяните прямо наружу из разъёма материнской платы.

Аккуратно проводите джойстики через переднюю крышку и поднимите материнскую плату.

Материнская плата удерживается двумя защёлками. Одна — между самой платой и узлом правого триггера, и одна — между самой платой и узлом левого триггера. Аккуратно нажмите на любую из защёлок, чтобы освободить плату из креплений.

Не удаляйте материнскую плату полностью. К плате прикреплены четырьмя припаянными проводами моторчики вибрации.

Используйте крестовую отвёртку, чтобы снять два винта 8.5 мм, фиксирующие световод.

Пинцетом или пальцами снимите кронштейн световода.

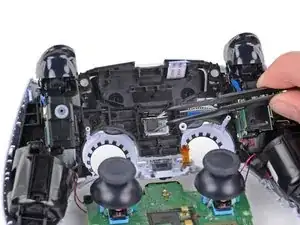

Пинцетом или пальцами снимите световод.

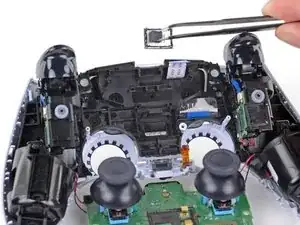

Пинцетом выньте динамик из средникорпуса.

При установке убедитесь, что динамик установлен в правильной ориентации: поролоновая прокладка слева, а золотые контактные точки — справа.

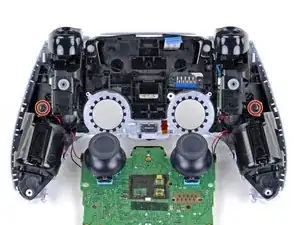

Используйте крестовую отвёртку, чтобы снять два винта 6.4 мм, фиксирующие средникорпус к передней крышке.

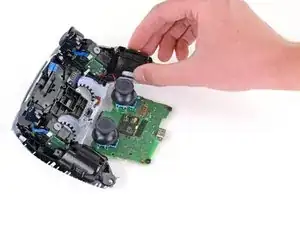

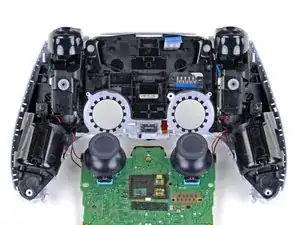

Аккуратно поднимите средникорпус и материнскую плату вверх и выньте их из передней крышки.

Следите, чтобы не натянуть провода моторчиков вибрации.

При сборке проденьте кабель шлейфа тачпада обратно через его прямоугольное отверстие в средникорпусе.

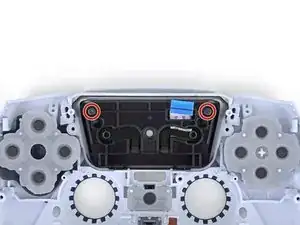

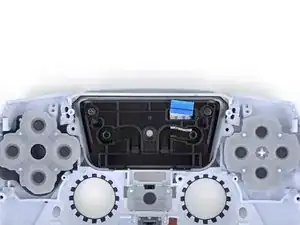

Используйте крестовую отвёртку, чтобы снять два винта 6.4 мм, фиксирующие кронштейн тачпада к тачпаду.

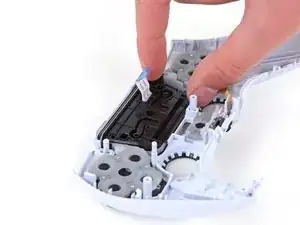

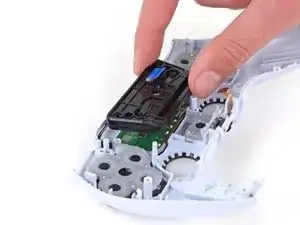

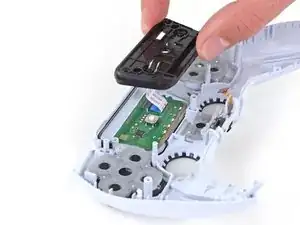

Поднимите кронштейн тачпада прямо вверх, чтобы снять его с передней крышки.

При сборке проденьте шлейф обратно через прямоугольный слот в кронштейне.

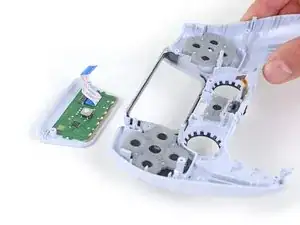

Поднимите переднюю крышку, чтобы снять её с тачпада.
