Как не повредить внешнюю оболочку при открытии контроллера DualShock 4 CUH-ZTC1 второго поколения
Существуют защелки и кабели, которые могут легко сломаться при открытии. Мы расскажем, как не повредить эти важные электронные и структурные компоненты.
Шаг 1

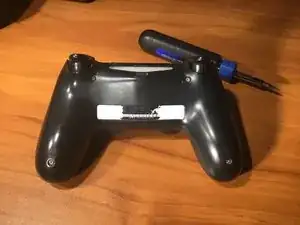

Открутите четыре винта типа Phillips PH00.
Шаг 2

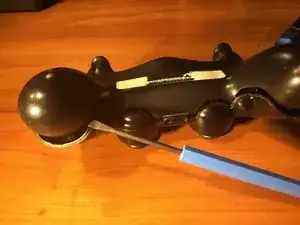

Используйте лопатку, чтобы осторожно поддеть ручки контроллера, обращая внимание на обе защелки AUX.
Шаг 3

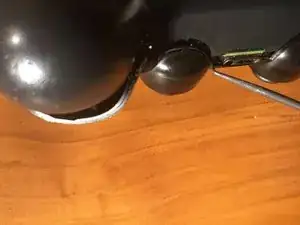

Возьмите лопатку, отвинтите две защелки у порта AUX, нажимая их внутрь.
Сторона имеет две защелки. Проведите лопаткой, чтобы отвинтить их, надавливая внутрь.
Шаг 4
Иногда курки могут застревать в нижней оболочке. Это может привести к поломке курка или потере пружины.

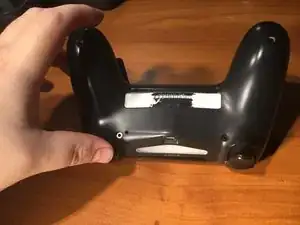

Я делаю это с одной стороны, так как мне нужно держать камеру. Удерживайте курки большим пальцем, подденьте низ прямо к себе, как показано. Используйте обе руки.
Шаг 5

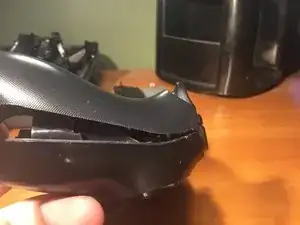

Винты Bores свисают с верхней оболочки, как сталактиты. Подденьте обе стороны обеими руками, как показано. Я использую одну руку, так как держу камеру.
Шаг 6

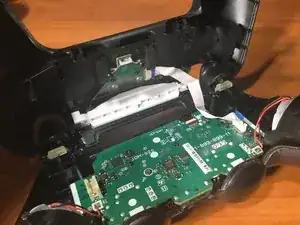

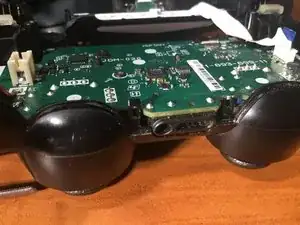

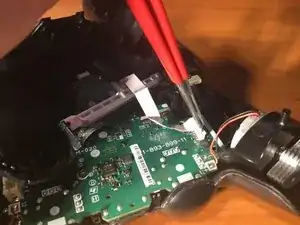

Поверните нижнюю оболочку. В этом изображении сборка батареи удалена для лучшего обзора. Отсоедините шлейф от материнской платы.
Шаг 7

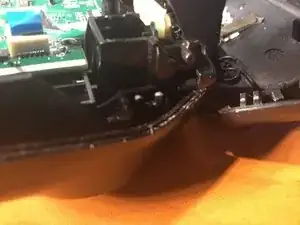

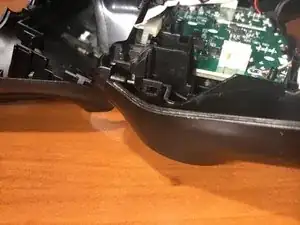

На изображении показаны защелки. Две с одной стороны были сломаны.
Заключение
Для сборки следуйте обратному порядку установки нижней оболочки, она должна легко защелкнуться. Закрутите обратно.
Перевод руководства с ifixit.com
