Замена материнской платы DualSense

Следуйте этой инструкции для замены материнской платы контроллера Sony PlayStation 5 DualSense. Это решит проблему с дрейфом джойстика или поврежденным портом зарядки.

Эта инструкция предполагает, что джойстики припаяны к заменяемой материнской плате. Поскольку джойстики калибруются во время производства, их замена или перенос на новую материнскую плату приведет к некалиброванным джойтикам, которые могут дрейфовать.

В этой инструкции требуется демонтаж и пайка проводов вибромотора.

Примечание: Эта инструкция предназначена для контроллеров DualSense с идентификатором FCC, заканчивающимся на 1. Проверьте заднюю часть вашего контроллера, чтобы подтвердить вашу модель. Если ваш заканчивается на A, будут отличия в внутреннем дизайне.

Шаг 1

Отключите и выключите ваш контроллер перед началом работы.

Вставьте лопатку под среднюю накладку в правом нижнем углу контроллера, чтобы освободить защёлки, удерживающие её в корпусе.

Шаг 2

Сдвиньте лопатку вдоль нижнего правого края средней накладки, чтобы освободить защёлки, удерживающие её в корпусе.

Шаг 3

Вставьте лопатку под среднюю накладку в левом нижнем углу контроллера, чтобы освободить защёлки, удерживающие её в корпусе.

Шаг 4

Сдвиньте лопатку вдоль нижнего левого края средней накладки, чтобы освободить защёлки, удерживающие её в корпусе.

Шаг 5

Используйте пальцы, чтобы поднять нижний край средней накладки и освободить оставшиеся защёлки.

Поднимите среднюю накладку над джойстиками, чтобы снять её.

Шаг 6

Одной рукой держите контроллер и используйте большой палец, чтобы прижать левый курок.

Свободной рукой вставьте плоский конец лопатки между кнопками L1 и L2.

Используйте лопатку, чтобы аккуратно поддеть кнопку L1 и снять её, удерживая пальцем кнопку, чтобы она не вылетела.

Шаг 7

Повторите предыдущий шаг, чтобы снять кнопку R1.

Шаг 8

Используйте отвертку Phillips, чтобы снять два винта по 6.4 мм, удерживающие нижние углы нижнего корпуса.

Шаг 9

Используйте отвертку Phillips, чтобы снять два винта по 6.4 мм, находящиеся за кнопками L1 и R1.

Шаг 10

Будьте осторожны при освобождении защёлок задней крышки — они хрупкие и могут легко сломаться.

Используйте конец лопатки, чтобы освободить две защёлки по обе стороны от разъёма для наушников.

Шаг 11

Плотные пластиковые защёлки фиксируют левые и правые края заднего корпуса.

Вставьте плоский конец лопатки между передней и задней оболочками вблизи нижней части левой кромки.

Проведите лопаткой вдоль левой кромки и аккуратно подденьте оболочки, чтобы освободить защёлки.

Шаг 12

Повторите предыдущий шаг на правом крае, чтобы освободить его защёлки.

Шаг 13

Положите контроллер вверх дном, чтобы джойстики были на рабочей поверхности.

Прижмите контроллер пальцами и используйте большие пальцы, чтобы поднять заднюю крышку от контроллера, чтобы полностью отделить её.

Шаг 14

Снимите заднюю крышку.

Шаг 15

Используйте пинцет или пальцы, чтобы отсоединить аккумулятор от материнской платы.

Держите за разъём, а не за провода при отключении.

Шаг 16

Поднимите аккумулятор прямо из крепления для аккумулятора.

Шаг 17

Удерживайте язычок нижнего микрофонного шнура пальцами или пинцетом и отключите его от материнской платы.

Шаг 18

Используйте крестовую отвертку, чтобы удалить винт диаметром 6,4 мм, закрепляющий держатель батареи.

Шаг 19

Поднимите держатель батареи из материнской платы.

Шаг 20

Удерживайте язычок шлейфа сборки правого триггера пинцетом или пальцами и поднимите, чтобы отключить его от материнской платы.

Не удаляйте шлейф полностью.

Шаг 21

Удерживайте язычок шлейфа сборки правого триггера пинцетом или пальцами и поднимите, чтобы отключить его от сборки триггера.

Удалите шлейф.

Шаг 22

Удерживайте язычок шлейфа сборки левого триггера пинцетом или пальцами и поднимите, чтобы отключить его от материнской платы.

Не удаляйте шлейф полностью.

Шаг 23

Удерживайте язычок шлейфа сборки левого триггера пинцетом или пальцами и поднимите, чтобы отключить его от сборки триггера.

Удалите шлейф.

Шаг 24

Используйте пинцет или пальцы, чтобы удержать язычок шлейфа верхнего микрофона и pull up для отключения его от материнской платы.

Шаг 25

Используйте пинцет или пальцы, чтобы удержать язычок шлейфа сенсорной панели и вытащите его прямо из разъема материнской платы.

Шаг 26

Осторожно проведите джойстики через переднюю панель и поднимите материнскую плату.

Материнская плата удерживается двумя зажимами. Один между самой материнской платой и сборкой правого триггера, а другой между самой материнской платой и сборкой левого триггера. Осторожно надавите на любой из зажимов, чтобы освободить материнскую плату от ее удерживающих элементов.

Не удаляйте материнскую плату полностью. Существует четыре припаянных провода, связывающих материнскую плату с моторами вибрации.

Шаг 27

Следующие несколько шагов требуют демонтажа и монтажа соединений. Чтобы узнать, как паять, ознакомьтесь с нашим руководством по пайке — если вы уже паяли, вы все равно найдете несколько полезных советов и хитростей в этом руководстве!

Переверните контроллер и материнскую плату.

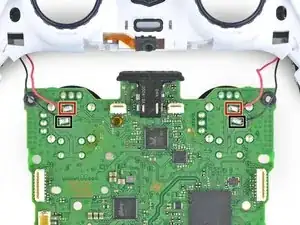

Используйте паяльник, чтобы отсоединить провода мотора вибрации от материнской платы:

Два красных провода

Два черных провода

Во время сборки не забудьте припаять провода обратно на те же места. Красные провода должны быть ближе к краю и рядом с R на материнской плате.

Шаг 28

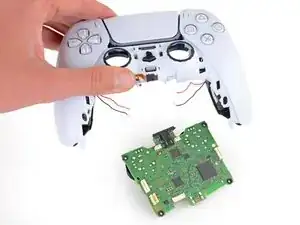

Отделите контроллер от материнской платы.

Шаг 29

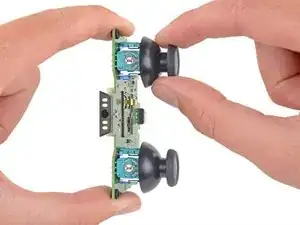

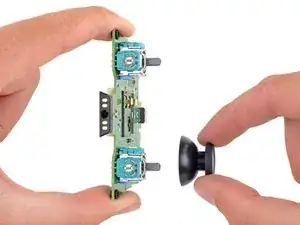

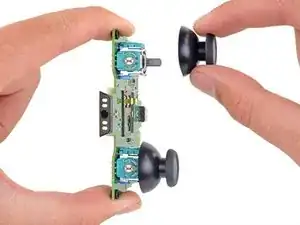

Снимите крышки джойстиков прямо с джойстиковых сборок.

Остается только материнская плата.

Заключение

Чтобы собрать устройство, выполните вышеуказанные шаги в обратном порядке.

Сдайте ваши электронные отходы в сертифицированный переработчик R2 или e-Stewards.

Ремонт не пошел по плану? Попробуйте основные методы устранения неполадок или обратитесь за помощью в наше сообщество Answers.
