Замена микрофона контроллера Sony DualSense

Перед началом отключите контроллер и полностью выключите питание.

Вставьте медиатор для вскрытия под среднюю накладку в нижнем правом углу контроллера, чтобы освободить защёлки, фиксирующие её на корпусе.

Проведите медиатором вдоль нижнего правого края средней накладки, чтобы освободить защёлки, фиксирующие её на корпусе.

Вставьте медиатор для вскрытия под среднюю накладку в нижнем левом углу контроллера, чтобы освободить защёлки, фиксирующие её на корпусе.

Проведите медиатором вдоль нижнего левого края средней накладки, чтобы освободить защёлки, фиксирующие её на корпусе.

Используя пальцы, приподнимите нижний край средней накладки, чтобы освободить оставшиеся защёлки.

Поднимите среднюю накладку над джойстиками и снимите её.

Удерживая контроллер одной рукой, прижмите большим пальцем левый триггер.

Другой рукой вставьте плоский конец лопатки между кнопками L1 и L2.

С помощью лопатки аккуратно отожмите кнопку L1 от корпуса и снимите её, удерживая пальцем над кнопкой, чтобы она не выскочила.

Повторите предыдущий шаг, чтобы снять кнопку R1.

Отверткой Phillips отвинтите два винта длиной 6,4 мм, фиксирующие нижние углы задней части корпуса.

Отверткой Phillips отвинтите два винта длиной 6,4 мм за кнопками L1 и R1.

Будьте осторожны при освобождении защёлок задней крышки — они хрупкие и легко ломаются.

Используйте острый конец лопатки, чтобы освободить по две защёлки по обе стороны от разъёма для наушников.

Жёсткие пластиковые защёлки фиксируют левый и правый края задней крышки.

Вставьте плоский конец лопатки между передней и задней оболочками рядом с нижней частью левого края.

Проведите лопаткой вдоль левого края и аккуратно разъедините оболочки, чтобы освободить защёлки.

Повторите предыдущий шаг с правого края, чтобы освободить его защёлки.

Положите контроллер вверх дном так, чтобы джойстики касались рабочей поверхности.

Удерживайте контроллер пальцами и с помощью больших пальцев приподнимите заднюю крышку, чтобы полностью отделить её.

Снимите заднюю крышку.

С помощью пинцета или пальцев отсоедините аккумулятор от платы.

При отсоединении захватывайте разъём, а не провода.

Выньте аккумулятор прямо из крепления для батареи.

Возьмите за язычок кабеля нижнего микрофона пальцами или пинцетом и отсоедините его от материнской платы.

Отверткой Phillips отвинтите винт длиной 6,4 мм, фиксирующий крепление аккумулятора.

Выньте крепление аккумулятора из материнской платы.

Защёлкните язычок втульного кабеля правой триггерной сборки пинцетом или пальцами и потяните вверх, чтобы отключить его от материнской платы.

Пока не удаляйте шлейф полностью.

Защёлкните язычок втульного кабеля правой триггерной сборки пинцетом или пальцами и потяните вверх, чтобы отключить его от триггерной сборки.

Снимите шлейф.

Защёлкните язычок втульного кабеля левой триггерной сборки пинцетом или пальцами и потяните вверх, чтобы отключить его от материнской платы.

Пока не удаляйте шлейф полностью.

Защёлкните язычок втульного кабеля левой триггерной сборки пинцетом или пальцами и потяните вверх, чтобы отключить его от триггерной сборки.

Снимите шлейф.

Пинцетом или пальцами захватите язычок втульного кабеля верхнего микрофона и потяните вверх, чтобы отключить его от материнской платы.

Пинцетом или пальцами захватите язычок втульного кабеля тачпада и вытяните его прямо из разъёма материнской платы.

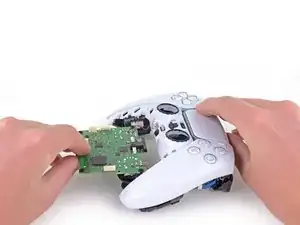

Осторожно проведите джойстики через переднюю крышку и поднимите материнскую плату.

Материнская плата удерживается двумя защёлками. Одна — между самой платой и правой триггерной сборкой, другая — между платой и левой триггерной сборкой. Аккуратно нажмите на любую защёлку, чтобы освободить плату из её креплений.

Не снимайте материнскую плату полностью. К материнской плате прикрыты четырьмя припаянными проводами моторы вибрации.

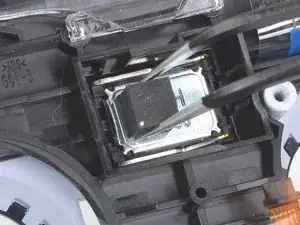

Пинцетом или пальцами снимите динамик из средней рамки контроллера.

При установке динамика убедитесь в правильной ориентации: поролоновая накладка должна быть слева, а золотые контактные площадки — справа.

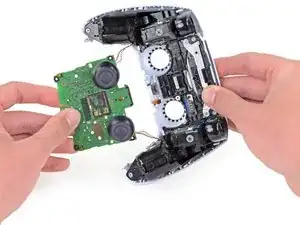

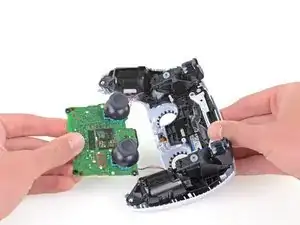

Осторожно переверните контроллер и материнскую плату.

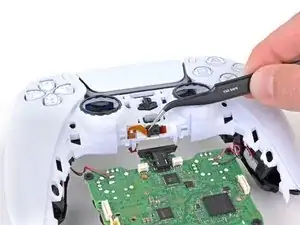

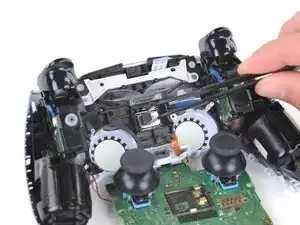

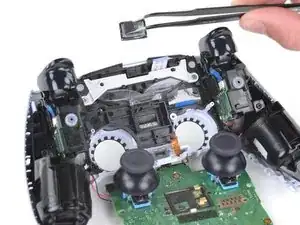

Пинцетом или пальцами снимите верхний микрофон с передней крышки.

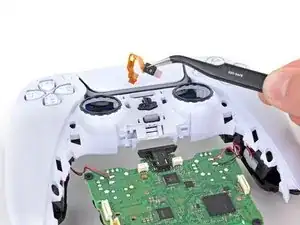

Аккуратно протяните кабель микрофона — язычок может зацепиться за переднюю крышку.
