Замена передней панели контроллера Sony DualSense

Следуйте этому руководству, чтобы заменить переднюю панель контроллера Sony PlayStation 5 DualSense.

Примечание: Это руководство предназначено для контроллеров DualSense с идентификатором FCC, оканчивающимся на 1. Проверьте заднюю часть контроллера, чтобы убедиться в модели. Если у вашей модели окончание A, внутренняя конструкция будет отличаться.

Шаг 1

Перед началом отключите и выключите контроллер.

Вставьте медиатор для вскрытия под среднюю накладку в правом нижнем углу контроллера, чтобы освободить фиксаторы, удерживающие её в корпусе.

Шаг 2

Проведите медиатором вдоль нижнего правого края средней накладки, чтобы освободить фиксаторы, удерживающие её в корпусе.

Шаг 3

Вставьте медиатор для вскрытия под среднюю накладку в левом нижнем углу контроллера, чтобы освободить фиксаторы, удерживающие её в корпусе.

Шаг 4

Проведите медиатором вдоль нижнего левого края средней накладки, чтобы освободить фиксаторы, удерживающие её в корпусе.

Шаг 5

Используйте пальцы, чтобы приподнять нижний край средней накладки и освободить оставшиеся фиксаторы.

Поднимите среднюю накладку над джойстиками и снимите её.

Шаг 6

Одной рукой возьмитесь за контроллер и большим пальцем прижмите левый триггер.

Другой рукой вставьте плоский конец лопатки между кнопками L1 и L2.

С помощью лопатки аккуратно отожмите кнопку L1 от контроллера и снимите её, держите палец над кнопкой, чтобы она не выскочила.

Шаг 7

Повторите предыдущий шаг, чтобы снять кнопку R1.

Шаг 8

Используйте крестовую отвёртку, чтобы выкрутить два винта 6,4 мм, фиксирующие нижние углы нижней крышки.

Шаг 9

Используйте крестовую отвёртку, чтобы выкрутить два винта 6,4 мм позади кнопок L1 и R1.

Шаг 10

Будьте осторожны при отпирании защёлок задней крышки — они хрупкие и легко ломаются.

Используйте острый конец лопатки, чтобы отпустить две защёлки по обе стороны от разъёма для гарнитуры.

Шаг 11

Жёсткие пластиковые защёлки фиксируют левую и правую кромки задней крышки.

Вставьте плоский конец лопатки между передней и задней панелями вблизи нижней части левой кромки.

Проведите лопаткой вдоль левой кромки и аккуратно раздвиньте панели, чтобы освободить защёлки.

Шаг 12

Повторите предыдущий шаг на правой кромке, чтобы освободить её защёлки.

Шаг 13

Положите контроллер вверх ногами так, чтобы джойстики лежали на рабочей поверхности.

Прижмите контроллер пальцами и поднимите заднюю крышку большим пальцем, чтобы полностью отделить её.

Шаг 14

Снимите заднюю крышку.

Шаг 15

Используйте пинцет или пальцы, чтобы отключить батарею от материнской платы.

Держитесь за разъём, а не за провода при отключении.

Шаг 16

Поднимите батарею прямо вверх из кронштейна для батареи.

Шаг 17

Возьмитесь за язычок нижнего шлейфа микрофона пальцами или пинцетом и отключите его от материнской платы.

Шаг 18

Используйте крестовую отвёртку, чтобы выкрутить винт 6,4 мм, фиксирующий кронштейн батареи.

Шаг 19

Поднимите кронштейн батареи с материнской платы.

Шаг 20

Захватите язычок тянущегося кабеля правого триггерного блока пинцетом или пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Пока не снимайте шлейф полностью.

Шаг 21

Захватите язычок тянущегося кабеля правого триггерного блока пинцетом или пальцами и потяните вверх, чтобы отсоединить его от триггерного блока.

Снимите шлейф.

Шаг 22

Захватите язычок тянущегося кабеля левого триггерного блока пинцетом или пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Пока не снимайте шлейф полностью.

Шаг 23

Захватите язычок тянущегося кабеля левого триггерного блока пинцетом или пальцами и потяните вверх, чтобы отсоединить его от триггерного блока.

Снимите шлейф.

Шаг 24

Пинцетом или пальцами захватите язычок тянущегося кабеля верхнего микрофона и потяните вверх, чтобы отсоединить его от материнской платы.

Шаг 25

Пинцетом или пальцами захватите язычок тянущегося кабеля тачпада и вытяните его прямо из разъёма на материнской плате.

Шаг 26

Осторожно проведите джойстики через переднюю панель и поднимите материнскую плату.

Материнская плата закреплена двумя защёлками: одной между платой и правым триггерным блоком и одной между платой и левым триггерным блоком. Аккуратно нажмите на любую из защёлок, чтобы освободить плату из креплений.

Не снимайте материнскую плату полностью. К плате прикреплены четыре припоенные провода, связанные с вибромоторами.

Шаг 27

Отверткой Phillips удалите две винты 8.5 мм, крепящие световод.

Шаг 28

Пинцетом или пальцами снимите кронштейн световода.

Шаг 29

Пинцетом или пальцами снимите световод.

Шаг 30

Пинцетом снимите динамик с средней рамки.

При сборке убедитесь, что динамик установлен в правильной ориентации: поролоновая прокладка слева, а золотые контактные точки — справа.

Шаг 31

Отверткой Phillips удалите две винты 6.4 мм, фиксирующие среднюю рамку к передней панели.

Шаг 32

Осторожно поднимите среднюю рамку и материнскую плату вверх и выньте их из передней панели.

Следите, чтобы не натянуть провода вибромоторов.

При обратной сборке пропустите шлейф тачпада обратно через прямоугольное отверстие в средней рамке.

Шаг 33

Отверткой Phillips удалите две винты 6.4 мм, фиксирующие кронштейн тачпада к тачпаду.

Шаг 34

Поднимите кронштейн тачпада строго вертикально вверх, чтобы снять его с передней панели.

При сборке проденьте шлейф обратно через прямоугольный слот в кронштейне.

Шаг 35

Поднимите переднюю панель вверх и снимите её с тачпада.

Шаг 36

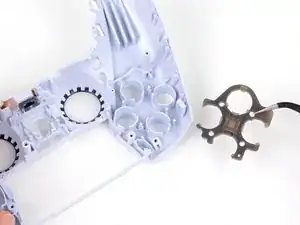

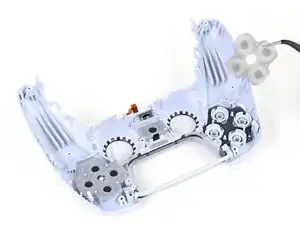

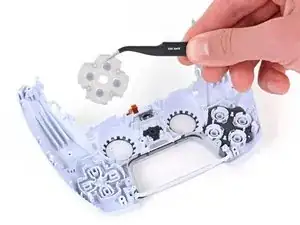

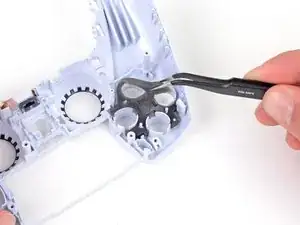

Пинцетом или пальцами снимите три проводящих силиконовых прокладки с внутренней стороны передней панели.

Кнопки лежат свободно в передней панели.

Шаг 37

Держите переднюю панель близко к поверхности стола и медленно переверните её, чтобы кнопки выпали.

Шаг 38

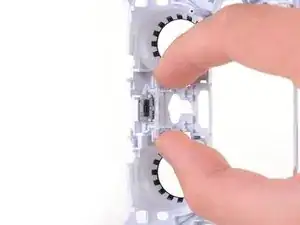

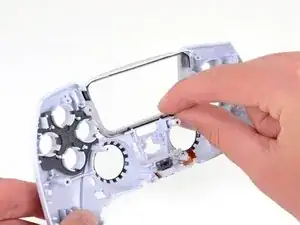

Пальцами снимите окантовку тачпада с передней панели.

Шаг 39

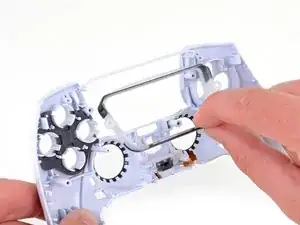

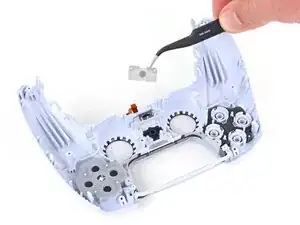

Пинцетом или пальцами снимите резиновую изоляционную прокладку с передней панели.

Шаг 40

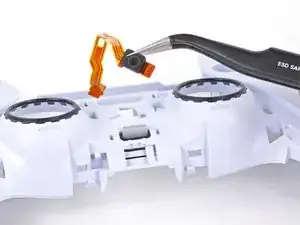

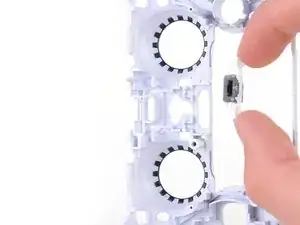

Используйте пинцет или пальцы, чтобы извлечь верхний микрофон из лицевой панели.

Аккуратно вытягивайте ленточный кабель микрофона — выдвижная петля может зацепиться за лицевую панель.

Шаг 41

Пальцами слегка сожмите пластиковую защёлку, закрепляющую кнопку отключения микрофона на лицевой панели, и снимите её.

Шаг 42

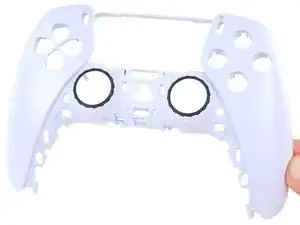

Осталась только лицевая панель.

Заключение

Для сборки устройства выполните приведённые выше шаги в обратном порядке.

Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.

Ремонт прошёл не так, как ожидалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.

Перевод руководства с ifixit.com
