Замена кнопок на контроллере Sony DualSense

Следуйте данной инструкции, чтобы заменить кнопки на контроллере Sony PlayStation 5 DualSense.

Примечание: Данная инструкция предназначена для DualSense с FCC ID, оканчивающимся на 1. Проверьте заднюю часть контроллера, чтобы определить модель. Если номер заканчивается на А, внутренняя конструкция может отличаться.

Шаг 1

Перед началом работ отключите контроллер от питания.

Вставьте плоский инструмент под среднюю панель в правом нижнем углу контроллера, чтобы освободить фиксаторы, удерживающие её в корпусе.

Шаг 2

Перемещайте плоский инструмент вдоль правого нижнего края средней панели, чтобы освободить фиксаторы, удерживающие её в корпусе.

Шаг 3

Вставьте плоский инструмент под среднюю панель в левом нижнем углу контроллера, чтобы освободить фиксаторы, удерживающие её в корпусе.

Шаг 4

Перемещайте плоский инструмент вдоль левого нижнего края средней панели, чтобы освободить фиксаторы, удерживающие её в корпусе.

Шаг 5

Поднимите нижний край средней панели пальцами, чтобы освободить оставшиеся фиксаторы.

Снимите среднюю панель, перекинув её через джойстики.

Шаг 6

Одной рукой удерживайте контроллер, а большим пальцем второй руки нажмите и зафиксируйте левый триггер.

Свободной рукой вставьте плоский конец лопатки между кнопками L1 и L2.

Аккуратно подденьте лопаткой кнопку L1, чтобы снять её, при этом придерживайте кнопку пальцем, чтобы она не вылетела.

Шаг 7

Повторите предыдущий шаг, чтобы снять кнопку R1.

Шаг 8

Отвинтите крестообразной отвёрткой два винта длиной 6,4 мм, крепящих нижние углы нижней крышки.

Шаг 9

Отвинтите крестообразной отвёрткой два винта длиной 6,4 мм, расположенных за кнопками L1 и R1.

Шаг 10

Аккуратно отсоединяйте фиксаторы задней крышки — они хрупкие и могут сломаться.

Концом лопатки освободите два фиксатора по бокам от разъёма наушников.

Шаг 11

Плотные пластиковые фиксаторы удерживают левый и правый края задней крышки.

Вставьте плоский конец лопатки между передней и задней частью корпуса в нижней части левого края.

Перемещайте лопатку вдоль левого края, аккуратно раздвигая части корпуса, чтобы освободить фиксаторы.

Шаг 12

Повторите предыдущий шаг для правого края, чтобы освободить его фиксаторы.

Шаг 13

Переверните контроллер задней стороной вниз, чтобы джойстики оказались на рабочей поверхности.

Пальцами удерживайте контроллер, а большими пальцами отсоедините заднюю крышку, чтобы полностью снять её.

Шаг 14

Снимите заднюю крышку.

Шаг 15

Пинцетом или пальцами отсоедините разъём батарейки от материнской платы.

Отсоединяя разъём, держитесь за корпус разъёма, а не за провода.

Шаг 16

Выведите батарейку из крепления строго вертикально.

Шаг 17

Пальцами или пинцетом снимите язычок ленточного кабеля нижнего микрофона и отсоедините его от материнской платы.

Шаг 18

Отвинтите крестообразной отвёрткой винт длиной 6,4 мм, крепящий держатель батарейки.

Шаг 19

Извлеките держатель батарейки с материнской платы.

Шаг 20

Удерживайте язычок ленточного кабеля сборки правого триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Пока не вынимайте полностью ленточный кабель.

Шаг 21

Удерживайте язычок ленточного кабеля сборки правого триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от самой сборки триггера.

Извлеките ленточный кабель.

Шаг 22

Удерживайте язычок ленточного кабеля сборки левого триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Пока не вынимайте полностью ленточный кабель.

Шаг 23

Удерживайте язычок ленточного кабеля сборки левого триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от самой сборки триггера.

Извлеките ленточный кабель.

Шаг 24

Пинцетом или пальцами удерживайте язычок ленточного кабеля верхнего микрофона и потяните вверх, чтобы отсоединить его от материнской платы.

Шаг 25

Пинцетом или пальцами удерживайте язычок ленточного кабеля тачпада и потяните его прямо из разъёма на материнской плате.

Шаг 26

Осторожно выведите стики через переднюю крышку и поднимите материнскую плату вверх.

Материнская плата фиксируется двумя защёлками: одна расположена между самой платой и сборкой правого триггера, другая — между платой и сборкой левого триггера. Аккуратно надавите на каждую защёлку, чтобы освободить материнскую плату.

Не извлекайте полностью материнскую плату. Четыре припаянных провода соединяют её с вибромоторами.

Шаг 27

Используйте крестовую отвёртку, чтобы вывернуть два винта длиной 8,5 мм, крепящих световод.

Шаг 28

Пинцетом или пальцами извлеките кронштейн световода.

Шаг 29

Пинцетом или пальцами извлеките световод.

Шаг 30

Пинцетом извлеките динамик из средней рамки.

При установке динамика возвращайте его в правильной ориентации: поролоновая прокладка должна быть слева, а золотые контактные точки — справа.

Шаг 31

Используйте крестовую отвёртку, чтобы вывернуть два винта длиной 6,4 мм, крепящих среднюю рамку к передней крышке.

Шаг 32

Осторожно поднимите и извлеките среднюю рамку вместе с материнской платой из передней крышки.

Следите за тем, чтобы не повредить провода вибромоторов.

При сборке протяните ленточный кабель тачпада обратно через прямоугольное отверстие в средней рамке.

Шаг 33

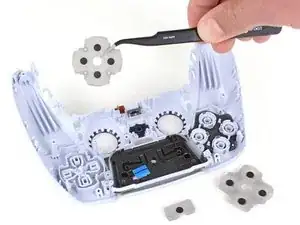

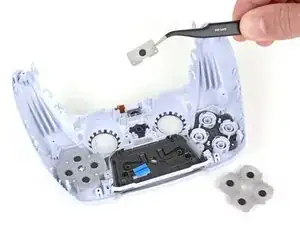

Пинцетом или пальцами снимите три токопроводящих силиконовых резиновых контактных площадки с внутренней стороны передней крышки.

Кнопки свободно лежат внутри передней крышки.

Шаг 34

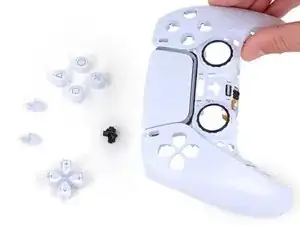

Поднесите переднюю крышку близко к поверхности стола и медленно переверните её, чтобы кнопки выпали.

Заключение

Чтобы собрать устройство, выполните вышеуказанные шаги в обратном порядке.

Передайте электронные отходы в центр утилизации, сертифицированный по стандарту R2 или e-Stewards.

Если ремонт прошёл неудачно, попробуйте выполнить базовую диагностику или обратитесь за помощью в наше сообщество Answers.

Перевод руководства с ifixit.com
