Замена сборки триггеров контроллера Sony DualSense

Отключите и выключите контроллер перед началом.

Вставьте открывающую лопатку под среднюю отделку в нижнем правом углу контроллера, чтобы освободить зажимы, крепящие ее к корпусу.

Проведите открывающей лопаткой вдоль нижнего правого края средней отделки, чтобы освободить зажимы, крепящие ее к корпусу.

Вставьте открывающую лопатку под среднюю отделку в нижнем левом углу контроллера, чтобы освободить зажимы, крепящие ее к корпусу.

Проведите открывающей лопаткой вдоль нижнего левого края средней отделки, чтобы освободить зажимы, крепящие ее к корпусу.

Используйте пальцы, чтобы приподнять нижний край средней отделки и освободить оставшиеся зажимы.

Снимите среднюю отделку над джойстиками.

Одна рука держит контроллер, а большим пальцем удерживайте левый триггер.

Свободной рукой вставьте плоский конец лопатки между кнопками L1 и L2.

Используйте лопатку, чтобы аккуратно отодвинуть кнопку L1 от контроллера и снять ее, держите пальцем кнопку, чтобы она не вылетела.

Повторите предыдущий шаг, чтобы снять кнопку R1.

Используйте крестовую отвёртку, чтобы удалить два винта длиной 6.4 мм, крепящие нижние углы нижнего корпуса.

Используйте крестовую отвёртку, чтобы удалить два винта длиной 6.4 мм за кнопками L1 и R1.

Будьте осторожны при освобождении зажимов задней крышки — они хрупкие и могут легко сломаться.

Используйте конец лопатки, чтобы освободить два зажима по обе стороны от разъема для наушников.

Плотные пластиковые зажимы крепят левые и правые края заднего корпуса.

Вставьте плоский конец лопатки между передней и задней оболочками близко к нижней части левой кромки.

Сдвиньте лопатку вдоль левой кромки и аккуратно подденьте оболочки, чтобы освободить зажимы.

Повторите предыдущий шаг на правой кромке, чтобы освободить ее зажимы.

Положите контроллер вверх дном, чтобы джойстики были на рабочей поверхности.

Удерживайте контроллер пальцами и поднимайте заднюю крышку от контроллера, чтобы полностью её отделить.

Снимите заднюю крышку.

Используйте пинцет или пальцы, чтобы отключить аккумулятор от материнской платы.

Держите разъем, а не провода, при отключении.

Поднимите аккумулятор прямо из крепления для аккумулятора.

Захватите вкладку вытягивания нижнего кабеля микрофона пальцами или с помощью пинцета и отключите его от материнской платы.

Используйте крестовую отвёртку, чтобы удалить винт длиной 6.4 мм, крепящий крепление для аккумулятора.

Поднимите крепление аккумулятора из материнской платы.

Возьмите петельку кабеля сборки правого триггера с помощью пинцета или пальцев и потяните вверх, чтобы отключить ее от материнской платы.

Не удаляйте кабель полностью пока.

Возьмите петельку кабеля сборки правого триггера с помощью пинцета или пальцев и потяните вверх, чтобы отключить ее от сборки триггера.

Удалите кабель.

Возьмите петельку кабеля сборки левого триггера с помощью пинцета или пальцев и потяните вверх, чтобы отключить ее от материнской платы.

Не удаляйте кабель полностью пока.

Возьмите петельку кабеля сборки левого триггера с помощью пинцета или пальцев и потяните вверх, чтобы отключить ее от сборки триггера.

Удалите кабель.

Используйте пинцет или пальцы, чтобы взять за петельку верхнего микрофона и потянуть вверх, чтобы отключить его от материнской платы.

Используйте пинцет или пальцы, чтобы взять за петельку кабеля сенсорной панели и потянуть его прямо из разъема материнской платы.

Осторожно проведите джойстики через переднюю панель и поднимите материнскую плату.

Материнская плата удерживается на двух зажимах. Один между самой материнской платой и сборкой правого триггера, а другой между самой материнской платой и сборкой левого триггера. Осторожно нажмите на любой зажим, чтобы освободить материнскую плату.

Не удаляйте материнскую плату полностью. Существует четыре припаянных провода, соединяющих материнскую плату с моторами-вибрацией.

Используйте отвертку с крестовым шлицем, чтобы удалить два винта длиной 8.5 мм, закрепляющих световод.

Используйте пинцет или пальцы, чтобы удалить крепление световода.

Используйте пинцет или пальцы, чтобы удалить световод.

Используйте пинцет, чтобы удалить динамик из средней рамки.

Убедитесь, что вы устанавливаете динамик в правильной ориентации, с пенопластовой прокладкой на левой стороне и золотыми контактными точками справа.

Используйте отвертку с крестовым шлицем, чтобы удалить два винта длиной 6.4 мм, закрепляющих среднюю рамку к передней панели.

Осторожно поднимите среднюю рамку и материнскую плату и извлеките их из передней панели.

Будьте осторожны, чтобы не повредить провода моторов-вибрации.

Во время сборки проведите кабель сенсорной панели обратно через его прямоугольное отверстие в средней рамке.

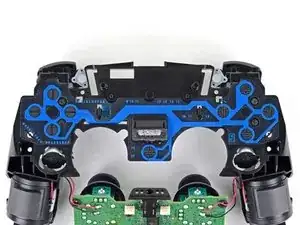

Переверните среднюю рамку и материнскую плату.

Используйте отвертку с крестовым шлицем, чтобы удалить четыре винта длиной 6.4 мм, закрепляющих сборки триггеров к средней рамке.

Если необходимо заменить только одну сборку триггера, удалите только винты для этой сборки.

Осторожно переверните среднюю рамку и материнскую плату.

Сборки триггеров могут быть ослаблены и могут выпасть.

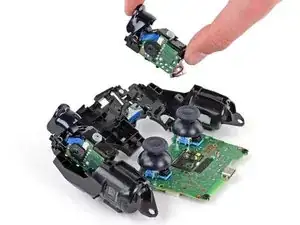

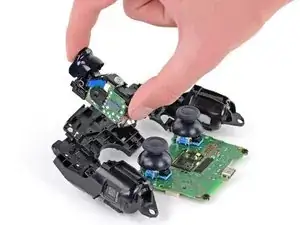

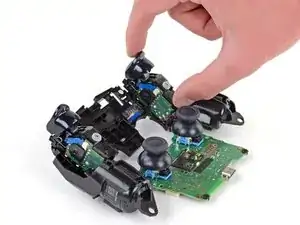

Удалите сборки триггеров.
