Замена вибромоторов DualSense

Следуйте этому руководству, чтобы заменить вибромоторы в контроллере Sony PlayStation 5 DualSense.

Для выполнения инструкции требуется выпаивание и припайка проводов вибромоторов.

Примечание: Это руководство предназначено для контроллеров DualSense с идентификатором FCC, оканчивающимся на 1. Проверьте заднюю часть контроллера, чтобы подтвердить модель. Если у вас окончание A, внутренняя конструкция будет отличаться.

Шаг 1

Перед началом отключите питание контроллера.

Вставьте медиатор для вскрытия под среднюю накладку в нижнем правом углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Шаг 2

Проведите медиатором вдоль нижнего правого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Шаг 3

Вставьте медиатор для вскрытия под среднюю накладку в нижнем левом углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Шаг 4

Проведите медиатором вдоль нижнего левого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Шаг 5

Поднимите нижний край средней накладки пальцами, чтобы освободить оставшиеся защёлки.

Снимите среднюю накладку, поднимая её над джойстиками.

Шаг 6

Одной рукой держите контроллер, зажмите левой триггер большим пальцем.

Другой рукой вставьте плоский конец лопатки между кнопками L1 и L2.

С помощью лопатки аккуратно отожмите кнопку L1 от корпуса и снимите её, удерживая палец над кнопкой, чтобы она не выскочила.

Шаг 7

Повторите предыдущий шаг, чтобы снять кнопку R1.

Шаг 8

Отверткой Phillips отвинтите два винта длиной 6,4 мм, фиксирующие нижние углы нижней части корпуса.

Шаг 9

Отверткой Phillips отвинтите два винта длиной 6,4 мм за кнопками L1 и R1.

Шаг 10

Будьте осторожны при отщёлкивании защёлок задней крышки — они хрупкие и легко ломаются.

Используйте острый конец лопатки, чтобы освободить два защёлки по обе стороны разъёма для гарнитуры.

Шаг 11

Жёсткие пластиковые защёлки фиксируют левую и правую кромки задней крышки.

Вставьте плоский конец лопатки между передней и задней оболочками рядом с нижней частью левой кромки.

Проведите лопаткой вдоль левой кромки и аккуратно разомкните оболочки, чтобы освободить защёлки.

Шаг 12

Повторите предыдущий шаг для правой кромки, чтобы освободить её защёлки.

Шаг 13

Переверните контроллер так, чтобы джойстики были на рабочей поверхности.

Удерживайте контроллер пальцами и с помощью больших пальцев приподнимите заднюю крышку, полностью отделяя её.

Шаг 14

Снимите заднюю крышку.

Шаг 15

С помощью пинцета или пальцев отсоедините аккумулятор от материнской платы.

При отсоединении удерживайте разъём, а не провода.

Шаг 16

Поднимите аккумулятор прямо вверх и извлеките его из крепления аккумулятора.

Шаг 17

Возьмитесь за язычок гибкого кабеля нижнего микрофона пальцами или пинцетом и отсоедините его от материнской платы.

Шаг 18

Отверткой Phillips отвинтите винт длиной 6,4 мм, фиксирующий крепление аккумулятора.

Шаг 19

Поднимите скобу батареи и извлеките её из материнской платы.

Шаг 20

Возьмите за язычок гибкого кабеля правого триггера пинцетом или пальцами и потяните вверх, чтобы отключить его от материнской платы.

Пока не удаляйте гибкий кабель полностью.

Шаг 21

Возьмите за язычок гибкого кабеля правого триггера пинцетом или пальцами и потяните вверх, чтобы отключить его от узла триггера.

Снимите гибкий кабель.

Шаг 22

Возьмите за язычок гибкого кабеля левого триггера пинцетом или пальцами и потяните вверх, чтобы отключить его от материнской платы.

Пока не удаляйте гибкий кабель полностью.

Шаг 23

Возьмите за язычок гибкого кабеля левого триггера пинцетом или пальцами и потяните вверх, чтобы отключить его от узла триггера.

Снимите гибкий кабель.

Шаг 24

Пинцетом или пальцами захватите язычок гибкого кабеля верхнего микрофона и потяните вверх, чтобы отключить его от материнской платы.

Шаг 25

Пинцетом или пальцами захватите язычок гибкого кабеля тачпада и вытяните его прямо из разъёма на материнской плате.

Шаг 26

Аккуратно проведите джойстики через переднюю панель и поднимите материнскую плату.

Материнская плата зажата двумя защёлками. Одна — между самой платой и узлом правого триггера, другая — между платой и узлом левого триггера. Аккуратно нажмите на любую из защёлок, чтобы освободить плату из креплений.

Не снимайте материнскую плату полностью. К плате припаяны четыре провода, связывающие её с двигателями вибрации.

Шаг 27

Следующие несколько шагов требуют распайки и пайки соединений. Чтобы узнать, как паять, ознакомьтесь с нашим руководством по пайке — если вы уже паяли, в этом руководстве всё равно можно найти полезные советы и приёмы!

Переверните контроллер и материнскую плату.

Используйте паяльник, чтобы выпаять провода двигателей вибрации с материнской платы:

Два красных провода

Два чёрных провода

При сборке не забудьте припаять провода обратно на те же места. Красные провода должны располагаться ближе всего к краю и рядом с метками R на материнской плате.

Шаг 28

Отделите контроллер от материнской платы.

Шаг 29

Отверткой Phillips снимите два винта 6,4 мм, фиксирующие среднюю рамку к передней панели.

Шаг 30

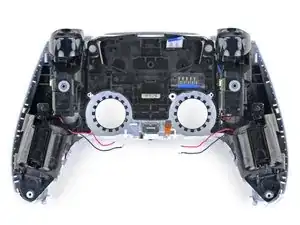

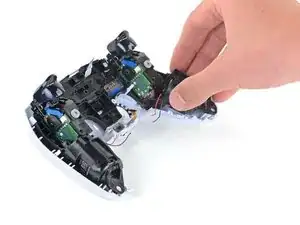

Аккуратно поднимите среднюю рамку вверх и извлеките её из передней панели.

При сборке протяните гибкий кабель тачпада через прямоугольное отверстие в средней рамке.

Шаг 31

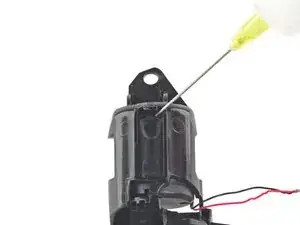

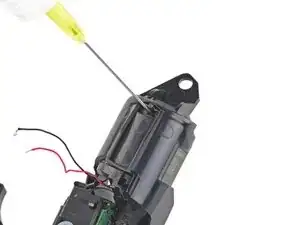

Нанесите изопропиловый спирт высокой концентрации (90% или выше) на двигатели вибрации через отверстия внизу средней рамки.

Дайте спирту впитаться одну минуту, чтобы растворить клей, фиксирующий двигатели вибрации к средней рамке.

Приклейте предварительно вырезанный клей соответствующего размера к новым двигателям вибрации, если он не установлен заранее. Перед приклеиванием примерьте двигатели, чтобы убедиться, что они расположены правильно.

Шаг 32

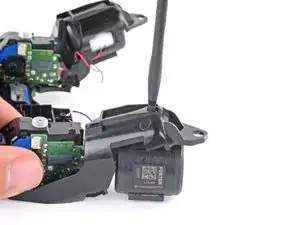

Вставьте плоский наконечник лопатки в зазор в средней рамке под правым двигателем вибрации.

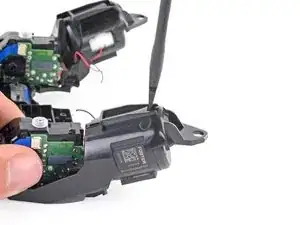

Нажмите вниз, чтобы отделить правый двигатель вибрации от средней рамки.

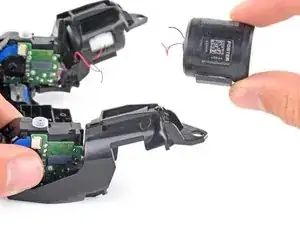

Снимите правый двигатель вибрации.

Шаг 33

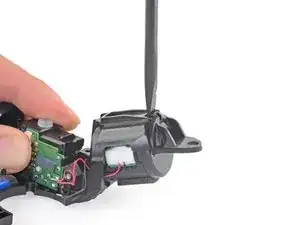

Вставьте плоский наконечник лопатки в зазор в средней рамке под левым двигателем вибрации.

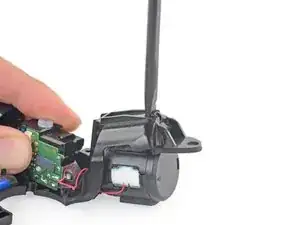

Нажмите вниз, чтобы отделить левый двигатель вибрации от средней рамки.

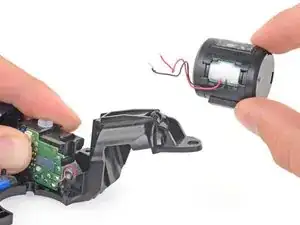

Снимите левый двигатель вибрации.

Заключение

Чтобы собрать устройство, выполните вышеописанные шаги в обратном порядке.

Отнесите электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.

Ремонт не удался? Попробуйте простые методы устранения неполадок или обратитесь за помощью к сообществу Answers.
