Замена накладок джойстиков контроллера Sony DualSense

Отключите и выключите контроллер перед началом работы.

Вставьте медиатор для вскрытия под среднюю панель в правом нижнем углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего правого края средней панели, чтобы освободить защёлки, фиксирующие её к корпусу.

Вставьте медиатор для вскрытия под среднюю панель в левом нижнем углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего левого края средней панели, чтобы освободить защёлки, фиксирующие её к корпусу.

Поднимите нижний край средней панели пальцами, чтобы освободить оставшиеся защёлки.

Снимите среднюю панель, поднимая её над джойстиками.

Удерживая контроллер одной рукой, прижмите большим пальцем левый триггер.

Свободной рукой вставьте плоский конец лопатки между кнопками L1 и L2.

С помощью лопатки аккуратно подденьте кнопку L1, чтобы снять её, удерживая палец над кнопкой, чтобы она не выпрыгнула.

Повторите предыдущий шаг, чтобы снять кнопку R1.

Используйте крестовую отвёртку, чтобы выкрутить два винта 6.4 мм, фиксирующие нижние углы задней половины корпуса.

Используйте крестовую отвёртку, чтобы выкрутить два винта 6.4 мм за кнопками L1 и R1.

Будьте осторожны при освобождении защёлок задней крышки — они хрупкие и легко ломаются.

Используйте острый конец лопатки, чтобы освободить две защёлки по обе стороны разъёма для гарнитуры.

Жёсткие пластиковые защёлки фиксируют левую и правую кромки задней крышки.

Вставьте плоский конец лопатки между передней и задней панелями рядом с нижней частью левой кромки.

Проведите лопаткой вдоль левой кромки и аккуратно разъедините панели, чтобы освободить защёлки.

Повторите предыдущий шаг на правой кромке, чтобы освободить её защёлки.

Положите контроллер вниз джойстиками на рабочую поверхность.

Удерживайте контроллер пальцами и поднимите заднюю крышку великими пальцами, чтобы полностью отделить её.

Снимите заднюю крышку.

Используйте пинцет или пальцы, чтобы отсоединить аккумулятор от платы.

При отсоединении держитесь за разъём, а не за провода.

Поднимите аккумулятор прямо вверх из кронштейна аккумулятора.

Возьмитесь за вкладку тянущего кабеля нижнего микрофона пальцами или пинцетом и отсоедините её от платы.

Используйте крестовую отвёртку, чтобы выкрутить винт 6.4 мм, фиксирующий кронштейн аккумулятора.

Поднимите кронштейн аккумулятора с платы.

Возьмите за язычок тянущегося шлейфа правого триггерного узла пинцетом или пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Пока что не полностью извлекайте шлейф.

Возьмите за язычок тянущегося шлейфа правого триггерного узла пинцетом или пальцами и потяните вверх, чтобы отсоединить его от триггерного узла.

Снимите шлейф.

Возьмите за язычок тянущегося шлейфа левого триггерного узла пинцетом или пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Пока что не полностью извлекайте шлейф.

Возьмите за язычок тянущегося шлейфа левого триггерного узла пинцетом или пальцами и потяните вверх, чтобы отсоединить его от триггерного узла.

Снимите шлейф.

Пинцетом или пальцами захватите язычок тянущегося шлейфа верхнего микрофона и потяните вверх, чтобы отсоединить его от материнской платы.

Пинцетом или пальцами захватите язычок тянущегося шлейфа тачпада и потяните его прямо из разъёма материнской платы.

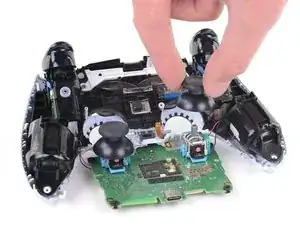

Аккуратно проведите джойстики через переднюю часть корпуса и поднимите материнскую плату вверх.

Материнская плата удерживается двумя защёлками. Одна расположена между самой платой и правым триггерным узлом, другая — между платой и левым триггерным узлом. Осторожно нажмите на любую из защёлок, чтобы освободить плату от фиксации.

Не полностью извлекайте материнскую плату. К плате припаяны четыре провода, соединяющие её с вибромоторами.

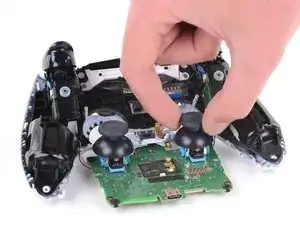

Пальцами тяните крышки джойстиков прямо вверх и снимите их с модулей.
