Замена накладок джойстиков DualShock 4 CUH-ZCT2

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 6,4 мм на задней панели.

Четыре хрупких пластиковых защёлки удерживают панели вместе. Их расположение более наглядно показано в этом руководстве.

Защёлки помогают удерживать стыки вместе. Если вы сломаете эти защёлки, контроллер всё равно будет работать.

Вставьте лопатку для вскрытия в щель между передней и задней панелями, начиная от внешнего края любой ручки.

Осторожно подденьте заднюю панель от передней, пока они не начнут частично разделяться.

Используйте лопатку для вскрытия, чтобы отделить панели, отпустив пластиковые защёлки по периметру контроллера.

Поднимите заднюю панель прямо вверх от контроллера.

Не снимайте заднюю панель полностью. Она всё ещё прикреплена к контроллеру шлейфом.

Осторожно потяните шлейф прямо из разъёма на плате, используя пальцы.

Поскольку тяговая метка этого шлейфа слишком мала, чтобы зажать её пальцами или пинцетом, захватывайте сам шлейф. В противном случае при возможности используйте тяговые метки.

При сборке захватывайте шлейф за синюю метку и аккуратно вдавливайте шлейф прямо в разъём. Нажимайте на синюю метку, а не на сам шлейф.

С помощью пинцета аккуратно потяните разъём питания батареи прямо вверх от платы.

Удалите батарею.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 6,4 мм, который фиксирует скобу батареи.

Снимите скобу батареи.

С помощью пинцета отключите шлейф сенсорной панели.

Тяните шлейф прямо от разъёма на плате за синюю тяговую метку, а не за сам шлейф.

Отделите узел материнской платы и средней рамки от передней панели.

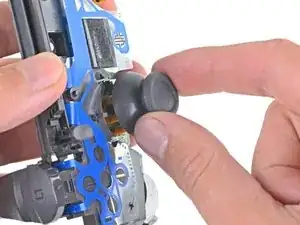

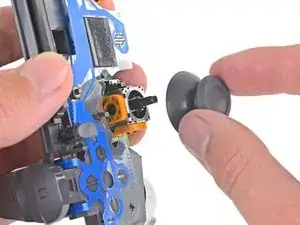

Снимите правую накладку джойстика, потянув её прямо с модуля джойстика.

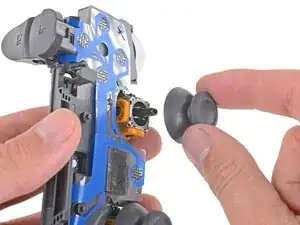

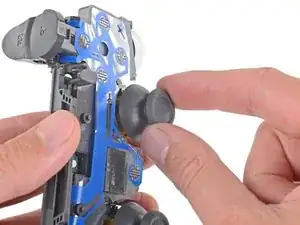

Снимите левую накладку джойстика, потянув её прямо с модуля джойстика.

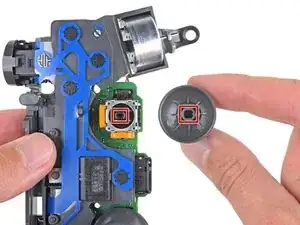

При сборке убедитесь, что новые накладки джойстиков правильно соосны с валами модулей джойстиков, прежде чем надавить их на место.
