Замена световода контроллера Sony DualSense

Следуйте этому руководству, чтобы заменить световод в контроллере Sony PlayStation 5 DualSense.

Примечание: Это руководство предназначено для контроллеров DualSense с идентификатором FCC, оканчивающимся на 1. Проверьте заднюю часть контроллера, чтобы подтвердить вашу модель. Если у вашей модели в конце стоит A, внутренняя конструкция будет отличаться.

Шаг 1

Перед началом отключите и выключите контроллер.

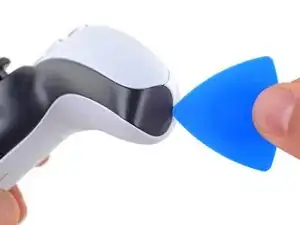

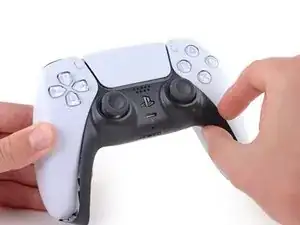

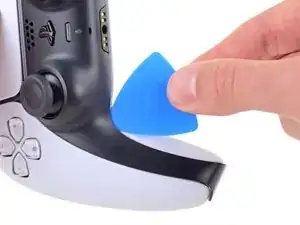

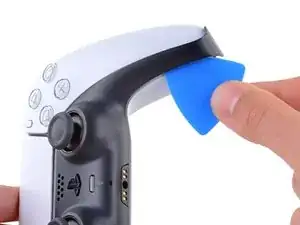

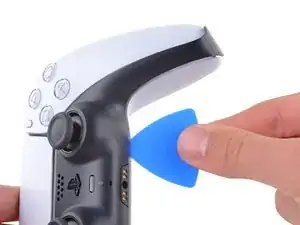

Вставьте медиатор под среднюю накладку в правом нижнем углу контроллера, чтобы освободить защелки, фиксирующие её к корпусу.

Шаг 2

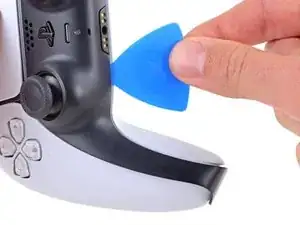

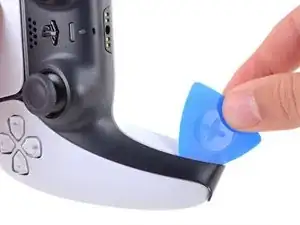

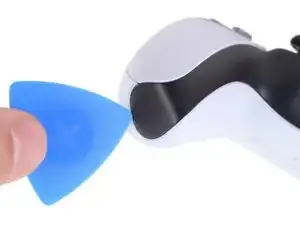

Сдвиньте медиатор вдоль нижнего правого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Шаг 3

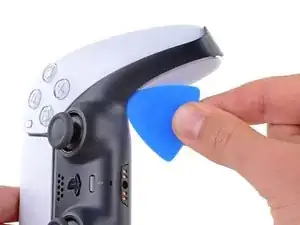

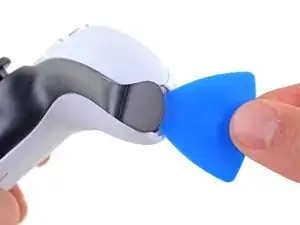

Вставьте медиатор под среднюю накладку в левом нижнем углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Шаг 4

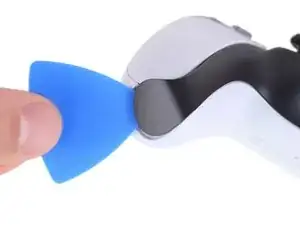

Сдвиньте медиатор вдоль нижнего левого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Шаг 5

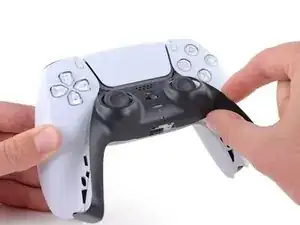

Используйте пальцы, чтобы приподнять нижний край средней накладки и освободить оставшиеся защёлки.

Поднимите среднюю накладку над стиками и снимите её.

Шаг 6

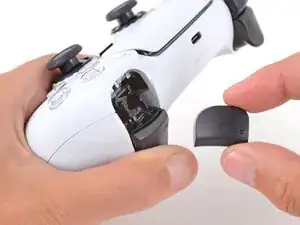

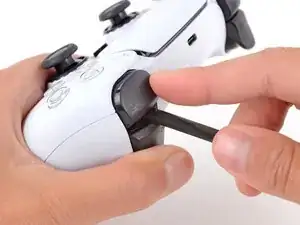

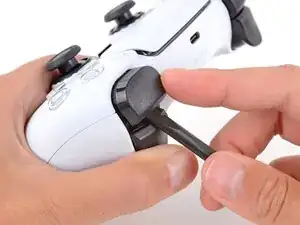

Одной рукой держите контроллер, а большим пальцем удерживайте нажатой левую триггерную кнопку.

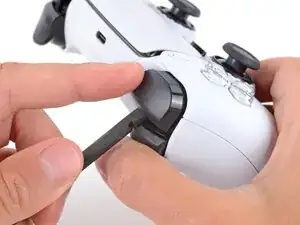

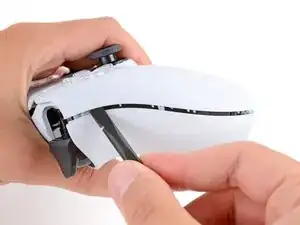

Другой рукой вставьте плоский конец лопатки между кнопками L1 и L2.

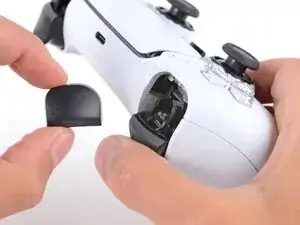

С помощью лопатки аккуратно подденьте кнопку L1, отведите её от корпуса и снимите, прижимая пальцем кнопку, чтобы она не выскочила.

Шаг 7

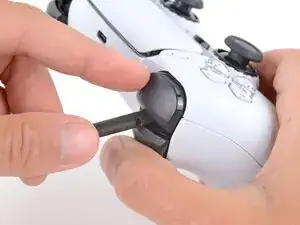

Повторите предыдущий шаг, чтобы снять кнопку R1.

Шаг 8

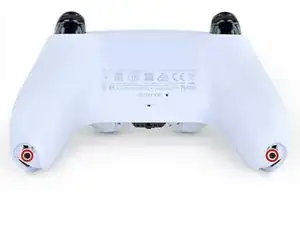

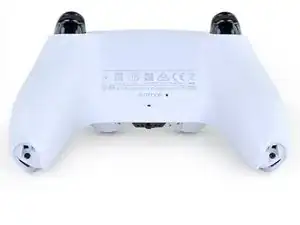

Отверткой Phillips отвинтите два винта 6,4 мм, фиксирующие нижние углы задней части корпуса.

Шаг 9

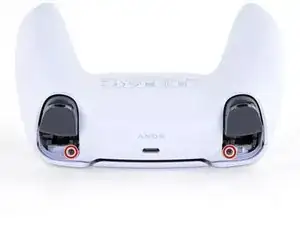

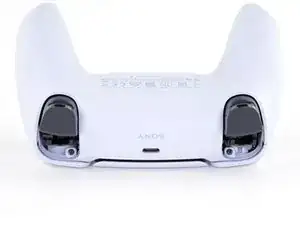

Отверткой Phillips отвинтите два винта 6,4 мм за кнопками L1 и R1.

Шаг 10

Будьте осторожны при освобождении защёлок задней крышки — они хрупкие и могут легко сломаться.

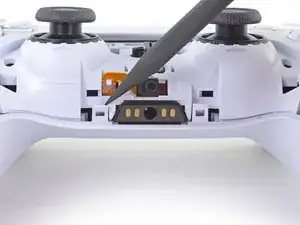

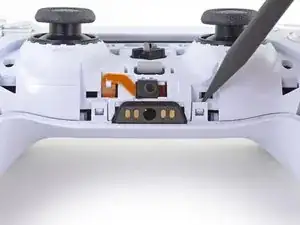

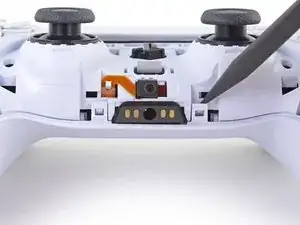

Используйте острый конец лопатки, чтобы освободить две защёлки по обе стороны от разъёма для наушников.

Шаг 11

Плотные пластиковые защёлки фиксируют левые и правые края задней крышки.

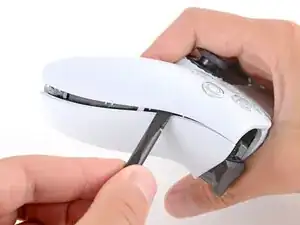

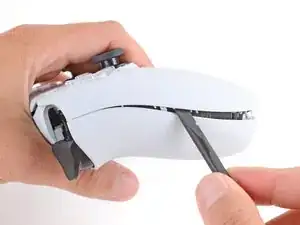

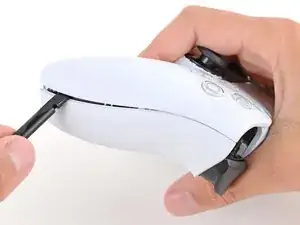

Вставьте плоский конец лопатки между передней и задней половинками корпуса рядом с нижней частью левого края.

Проведите лопаткой вдоль левого края и аккуратно подденьте половинки корпуса, чтобы освободить защёлки.

Шаг 12

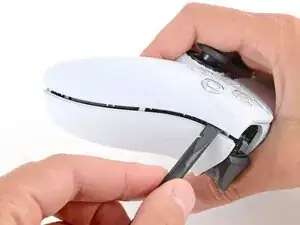

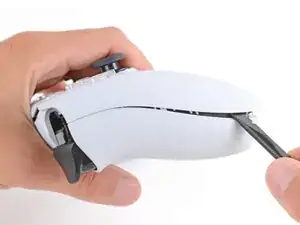

Повторите предыдущий шаг на правом краю, чтобы освободить его защёлки.

Шаг 13

Положите контроллер вверх дном так, чтобы стики касались рабочей поверхности.

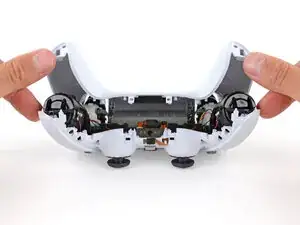

Удерживая контроллер пальцами, поднимите заднюю крышку большим пальцем, чтобы полностью отделить её от корпуса.

Шаг 14

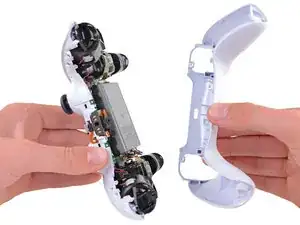

Снимите заднюю крышку.

Шаг 15

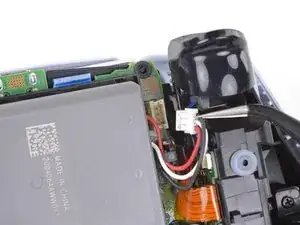

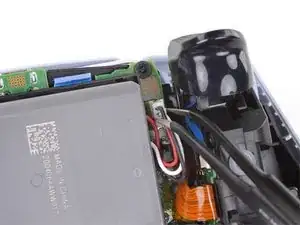

С помощью пинцета или пальцев отсоедините аккумулятор от материнской платы.

При отсоединении захватывайте разъём, а не провода.

Шаг 16

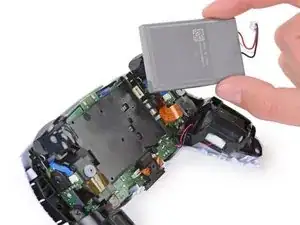

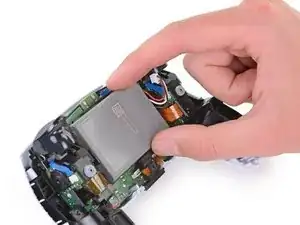

Вынимайте аккумулятор прямо из крепления аккумулятора.

Шаг 17

Возьмите язычок для съёма нижнего кабеля микрофона пальцами или пинцетом и отсоедините его от материнской платы.

Шаг 18

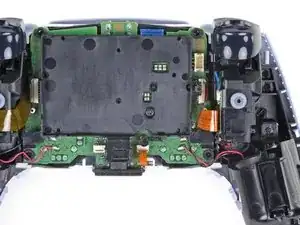

Отверткой Phillips отвинтите винт 6,4 мм, фиксирующий крепление аккумулятора.

Шаг 19

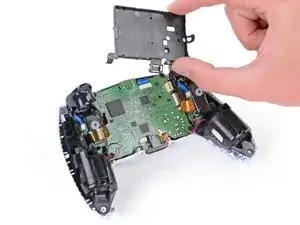

Поднимите крепление аккумулятора и снимите его с материнской платы.

Шаг 20

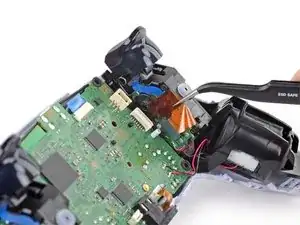

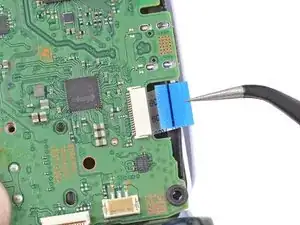

Возьмите за язычок тянущего кабеля ленточного соединителя правого триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Пока не снимайте ленточный кабель полностью.

Шаг 21

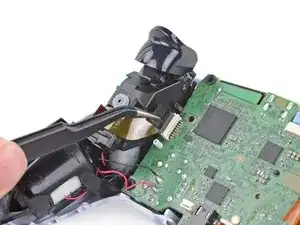

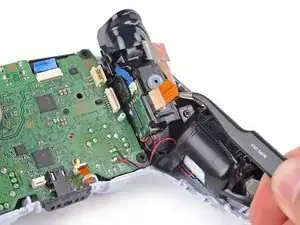

Возьмите за язычок тянущего кабеля ленточного соединителя правого триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от механизма триггера.

Снимите ленточный кабель.

Шаг 22

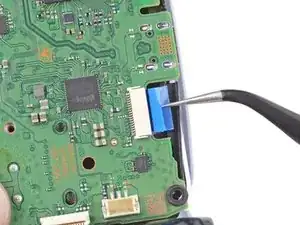

Возьмите за язычок тянущего кабеля ленточного соединителя левого триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от материнской платы.

Пока не снимайте ленточный кабель полностью.

Шаг 23

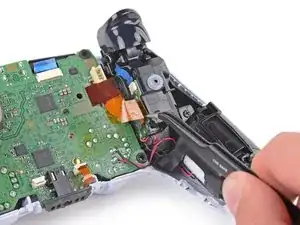

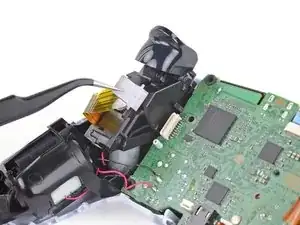

Возьмите за язычок тянущего кабеля ленточного соединителя левого триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от механизма триггера.

Снимите ленточный кабель.

Шаг 24

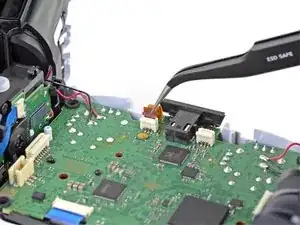

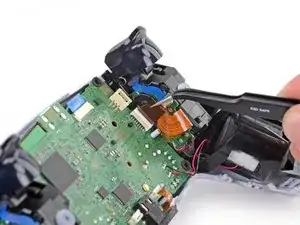

Пинцетом или пальцами возьмитесь за язычок тянущего кабеля ленточного соединителя верхнего микрофона и потяните вверх, чтобы отсоединить его от материнской платы.

Шаг 25

Пинцетом или пальцами возьмитесь за язычок тянущего кабеля ленточного соединителя тачпада и вытяните его прямо из разъёма на материнской плате.

Шаг 26

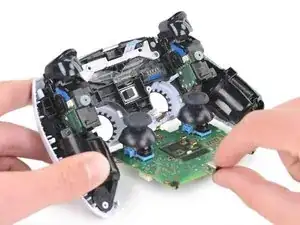

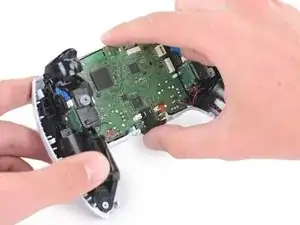

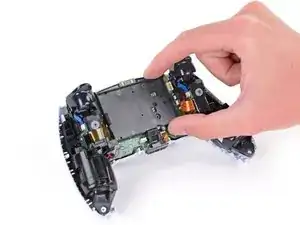

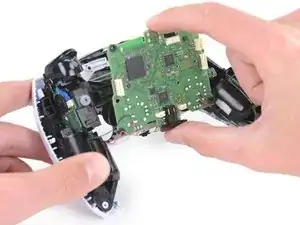

Осторожно проведите джойстики через переднюю часть корпуса и поднимите материнскую плату.

Материнская плата удерживается двумя защёлками. Одна находится между самой платой и сборкой правого триггера, другая — между платой и сборкой левого триггера. Аккуратно нажмите на любую из защёлок, чтобы освободить плату из креплений.

Не снимайте материнскую плату полностью. К плате подсоединены четыре припаяных провода, держащие её соединённой с моторчиками вибрации.

Шаг 27

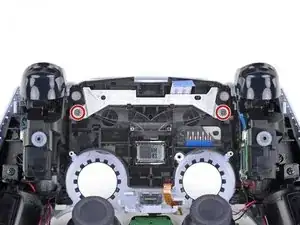

Отвинтите два винта диаметром 8,5 мм крестообразной отвёрткой, крепящие световод.

Шаг 28

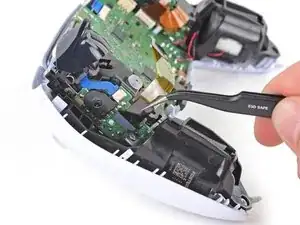

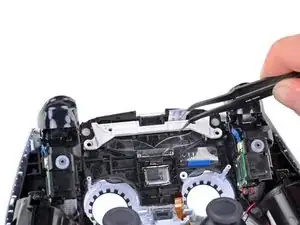

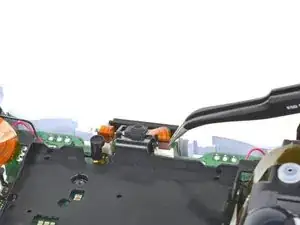

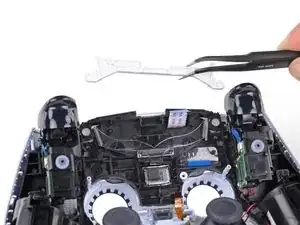

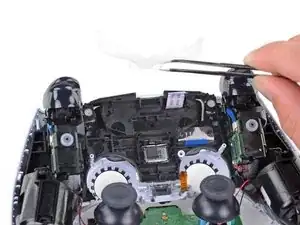

Пинцетом или пальцами снимите держатель световода.

Шаг 29

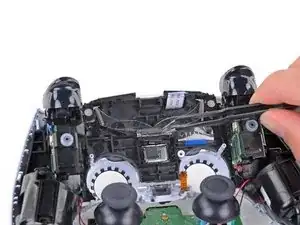

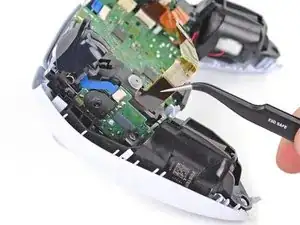

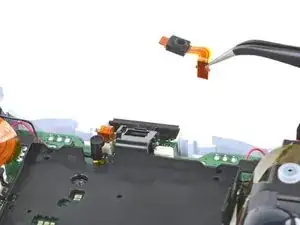

Пинцетом или пальцами снимите световод.

Заключение

Чтобы собрать устройство, выполните указанные выше шаги в обратном порядке.

Утилизируйте электронные отходы через сертифицированного переработчика R2 или e‑Stewards.

Ремонт не удался? Попробуйте базовую диагностику или спросите у сообщества Ответов за помощью.
