Замена вентилятора в Sega Dreamcast

Консоли

В этом руководстве описано, как заменить неисправный вентилятор в Sega Dreamcast.

Убедитесь, что вентилятор соответствует вашему номеру модели. Обратитесь к Руководству по разборке верхней крышки за инструкциями по поиску вашего номера модели.

Шаг 1

Убедитесь, что консоль отключена от сети перед началом.

Переверните консоль дном вверх.

Запомните номер вашей модели, на случай если понадобятся запчасти для замены.

Шаг 2

Удалите секцию расширения, нажав на маленький зажим в секции расширения, одновременно отжимая её от консоли.

Шаг 3

Найдите и удалите все четыре черных винта Phillips #02 размером 12мм с нижней стороны консоли.

Примечание: Удалите секцию расширения, чтобы найти четвертый винт.

Шаг 4

Внутренние компоненты могут быть свободными. Будьте осторожны, чтобы они не выпали при снятии крышки.

Поверните консоль лицом вверх.

Снимите верхнюю крышку, осторожно подняв верхнюю часть консоли.

Шаг 5

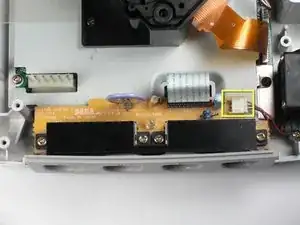

Удалите разъем вентилятора, осторожно держа его от разъема контроллера.

Разъем вентилятора может уже быть отсоединен, если вы выполнили руководство по разборке разъема контроллера.

Шаг 6

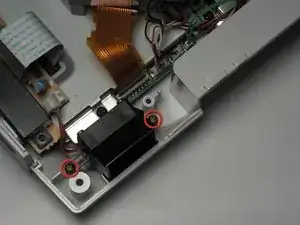

Удалите два винта Philips #00 размером 8.5мм с крепления вентилятора.

Шаг 7

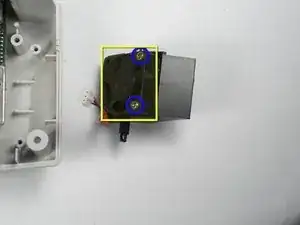

Удалите два винта Philips #00 размером 17.5мм с крепления вентилятора.

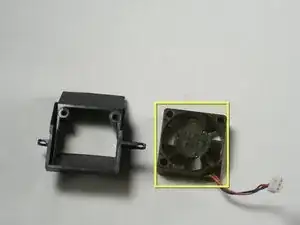

Снимите вентилятор с крепления.

Шаг 8

Перевод руководства с ifixit.com
