Замена GD-ROM привода Sega Dreamcast
В этом руководстве описано, как заменить неисправный GD-ROM привод на новый рабочий привод.
Обязательно заменяйте GD-ROM на привод, соответствующий номеру модели вашей консоли. См. Руководство по разборке верхней крышки, чтобы узнать, где найти номер модели.
Проблема в этом руководстве: на фотографиях неправильно показано, что блок питания был снят.
Шаг 1
Перед началом убедитесь, что консоль отключена от сети переменного тока.

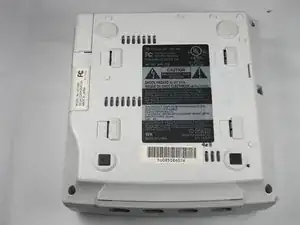

Переверните консоль на заднюю сторону.
Запишите номер модели, на случай если понадобятся запасные части.
Шаг 2

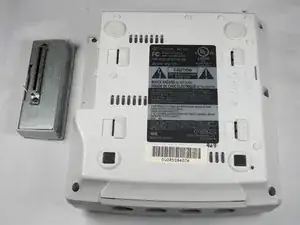

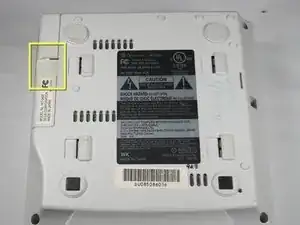

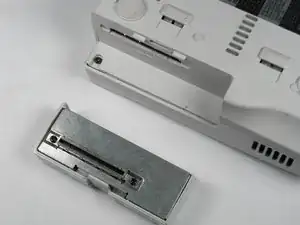

Снимите отсек расширения, нажав на небольшой зажим на отсеке расширения и поддев его, чтобы отойти от консоли.
Шаг 3

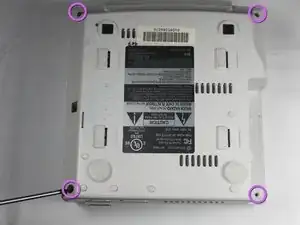

Отверните все четыре чёрных винта Phillips #02 длиной 12 мм с нижней стороны консоли.
Примечание: снимите отсек расширения, чтобы получить доступ к четвёртому винту
Шаг 4
Внутренние компоненты могут быть не закреплены. Будьте осторожны, чтобы они не выпали при снятии крышки.
Поверните консоль в нормальное положение.

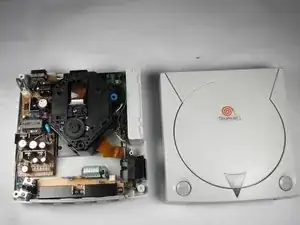

Снимите верхнюю крышку, аккуратно приподняв верхнюю часть консоли.
Шаг 5

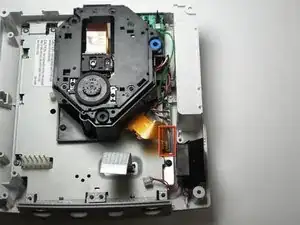

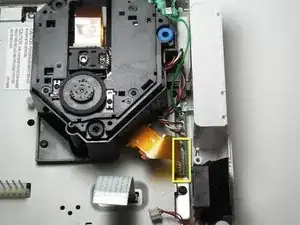

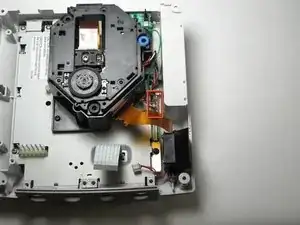

Отсоедините оранжевый кабель, осторожно потянув его, покачивая кабель туда-сюда, пока он не освободится от платы.
Шаг 6

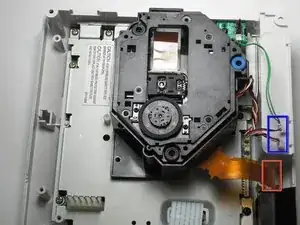

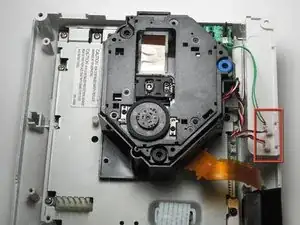

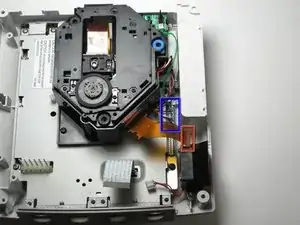

Отсоедините кабели, аккуратно потянув три кабеля GD-ROM, чтобы снять их с платы.
Шаг 7

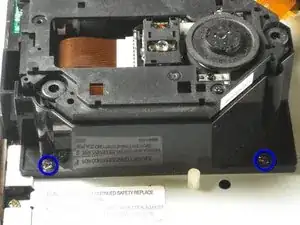

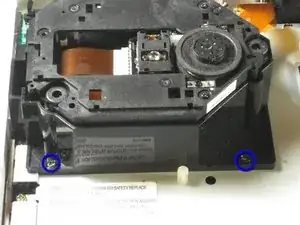

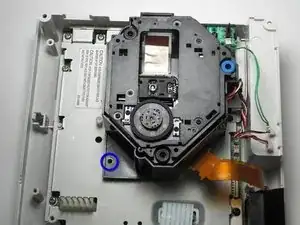

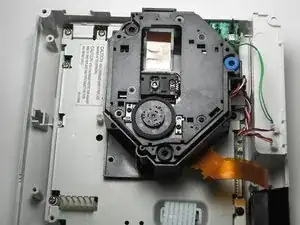

Отвинтите два чёрных винта Philips #02 длиной 12 мм, расположенных на левой стороне кронштейна GD-ROM.
Первая фотография показывает консоль, повернутую на 90 градусов против часовой стрелки. На второй фотографии показано нормальное положение.
Шаг 8
При подъёме GD-ROM следите, чтобы верхняя половина корпуса не отделилась от основания.

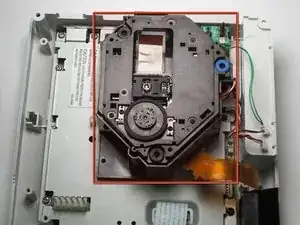

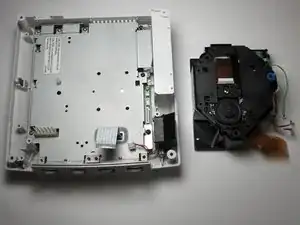

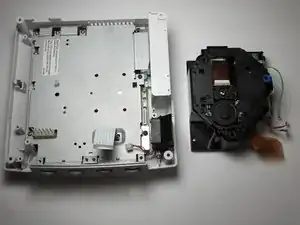

Снимите GD-ROM, аккуратно подняв его с основания.
Шаг 9
Замените неисправный GD-ROM привод на работоспособный.
Шаг 10
Закрепите новый GD-ROM привод в консоли с помощью винтов Phillips #2.
Шаг 11
Подключите три кабеля GD-ROM к плате.
Подключите ленточный кабель данных GD-ROM к плате.
Перевод руководства с ifixit.com
