Замена пружины рычага Whammy RedOctane X-Plorer
Пружина рычага Whammy может соскочить со своих креплений, из‑за чего рычаг теряет натяжение. В этом руководстве показано, как заменить пружину рычага Whammy.
Шаг 1
Снимите ремень, оттянув его с креплений на корпусе и грифе.
Шаг 2
Отверткой с крестообразным шлицем Phillips #1 выкрутите девять винтов длиной 12 мм по периметру корпуса.
Отверткой с крестообразным шлицем Phillips #1 выкрутите два винта длиной 15 мм, соединяющие панель корпуса с панелью грифа.
На некоторых моделях эти винты могут иметь шлиц Torx.
Снимите заднюю крышку корпуса.
Шаг 3
Отверткой с крестообразным шлицем Phillips #1 выкрутите пять винтов длиной 12 мм вдоль грифа.
Снимите верхнюю крышку грифа, чтобы получить доступ к внутренним узлам.
Шаг 4

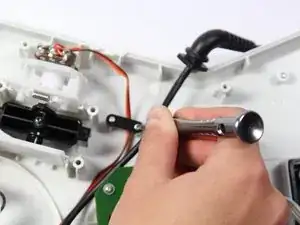

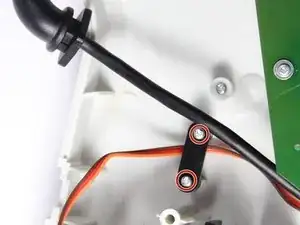

Уберите два винта с крестообразным шлицем Phillips #2 длиной 7 мм с держателя чёрного провода.
Снимите держатель чёрного провода.
Шаг 5

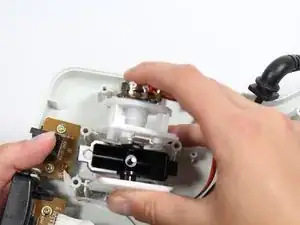

Просуньте один палец под гитару и надавите, чтобы вытолкнуть рычаг Whammy с прикреплёнными компонентами из корпуса.
Шаг 6

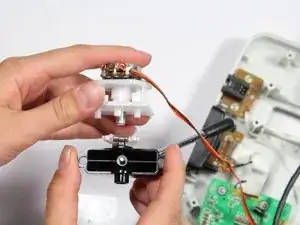

Аккуратно снимите оба пластиковых боковых защёлкивающих элемента, осторожно потянув их.
Шаг 7

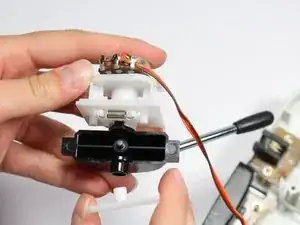

Снимите две пластиковые защёлки с корпуса рычага Whammy.
На протяжении этого шага сохраняйте пружину соединённой с пластиковыми защёлками.
Шаг 8

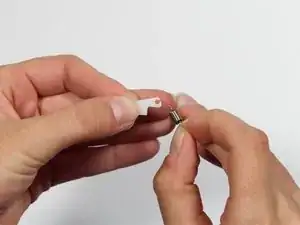

Двумя руками снимите пружину с пластиковых защёлок.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
