Замена жесткого диска Xbox One S

Переверните Xbox One S так, чтобы дно корпуса было направлено вверх.

Начните с работы с корпусом сзади, где расположена гарантийная наклейка. Вставьте пластиковый инструмент для открытия в зазор между дном корпуса и перфорированной верхней частью. Затем найдите защелки между ними, которые удерживают корпус на месте. Используйте инструмент для открытия, чтобы отжать защелки. Лучший метод — отжать черный корпус от основания.

Используйте инструмент для открытия, чтобы отжать защелки. Лучший метод — отжать черный корпус от основания.

При отжатии корпуса вы услышите щелкающие звуки. Снятие нижней части может быть довольно сложным.

Есть вероятность, что защелки могут сломаться при снятии нижней части корпуса.

Рекомендуем начинать сзади, где находится гарантийная наклейка. Подденьте по заднему краю, пока все защелки не освободятся. Затем переходите к каждой стороне. Когда будут освобождены три стороны, начните с переднего конца, противоположного кнопке синхронизации. Действуйте осторожно и не спешите — все должно разъединиться без повреждений.

После того как все защелки открыты, снимите нижнюю часть корпуса.

Используйте отвертку Torx T10, чтобы выкрутить шесть зеленых винтов длиной 50 мм из металлического корпуса, обозначенных F1–F6.

Осторожно отделите внутренний корпус от внешнего белого корпуса, используя подходящий метод.

Подденьте белые пластиковые боковины сзади, чтобы отделить их от пластикового I/O щитка.

Переверните внутренний корпус так, чтобы вентилятор был направлен вверх.

Чтобы получить доступ к аппаратному обеспечению внутри корпуса, можно поддеть и снять верхнюю панель корпуса. Она должна легко сниматься.

Чтобы заменить жесткий диск, переверните консоль и выкрутите два винта Torx T10 длиной 10 мм, C3 и C5, со задней части Xbox One S.

В некоторых моделях могут потребоваться C4 и C5.

Это позволит пластиковому корпусу вокруг жесткого диска отсоединиться от остальной части консоли.

Осторожно отключите жесткий диск от материнской платы (в местах двух пластиковых разъемов).

Удалите четыре черных винта Torx T10 длиной 10 мм с черного пластикового крепления.

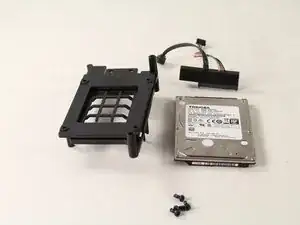

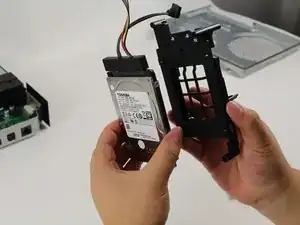

Отсоедините черное пластиковое крепление и провода от жесткого диска.

Теперь, когда жесткий диск снят, вы можете заменить его и собрать Xbox One S в обратном порядке, следуя этому руководству.
