Замена WiFi-картриджа на Xbox One S All Digital Edition
Этот гид описывает замену WiFi-картриджа на Xbox One S All Digital Edition (Модель 1681). WiFi-картридж выступает в роли передатчика и приемника между Xbox и сетью, к которой он подключен. Симптомами неисправного WiFi-картриджа могут быть невозможность Xbox обнаружить или подключиться к любым ближайшим сетям. Отключите все кабели перед разборкой.
Шаг 1
Установите заклепанную кромку инструмента iFixit между верхней и нижней крышками пластикового корпуса.
Нажмите вниз на инструмент iFixit до того момента, как защитный зажим разблокируется.
Повторите в разных точках пластикового корпуса, пока нижняя крышка не будет снята.
Шаг 2
Удалите шесть зеленых винтов длиной 50 мм (обозначенные F1-F6) из металлического шасси с помощью отвертки Torx 10.
Эти винты удерживают верхнюю крышку пластикового корпуса на шасси.
Шаг 3
Приложите усилие, чтобы отклеить стороны корпуса.
Отделите металлическое шасси от верхней крышки, приподнимая заднюю часть шасси от верхней крышки.
Пластиковая задняя панель должна оставаться прикрепленной к металлическому шасси.
Шаг 4
Переверните металлический корпус так, чтобы крышка вентилятора была сверху.
Шаг 5

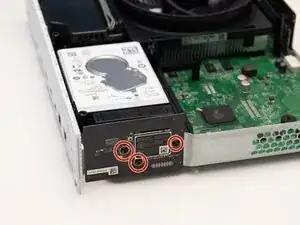

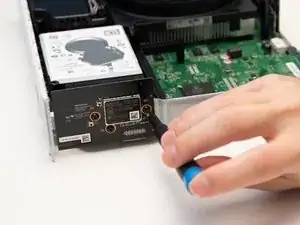

Удалите три винта длиной 15 мм с помощью отвертки с битой Torx T8 Security.
Верхняя часть металлического шасси была снята на изображении, но это не обязательно для замены.
Шаг 6

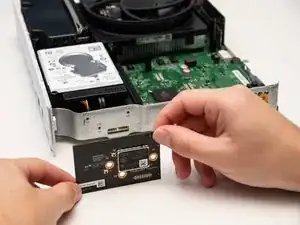

Аккуратно снимите WiFi-картридж с металлического шасси.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
