Замена блока питания Xbox One S All Digital Edition
В этом руководстве показано, как заменить блок питания при возникновении проблем с питанием на Xbox One S All Digital Edition (модель 1681). Симптомы неисправного блока питания могут включать произвольное включение и выключение консоли или полное отсутствие питания. Обратите внимание, что для правильной замены блока питания без повреждения других компонентов потребуется полная разборка консоли. Перед разборкой отключите все кабели.
Шаг 1
Разместите заклёпанный край инструмента для вскрытия iFixit между верхней и нижней крышками пластикового корпуса.
Надавливайте вниз на инструмент для вскрытия iFixit, пока защёлка не отпустится.
Повторите на других участках пластикового корпуса, пока не снимете нижнюю крышку.
Шаг 2
Удалите шесть зелёных винтов длиной 50 мм (обозначены F1–F6) из металлического шасси с помощью отвертки Torx T10.
Эти винты крепят верхнюю крышку пластикового корпуса к шасси.
Шаг 3
Приложите усилие, чтобы отслоить боковые части корпуса.
Разъедините металлическое шасси и верхнюю крышку, поднимая заднюю часть шасси вверх и от верхней крышки.
Пластиковая задняя панель должна оставаться прикреплённой к металлическому шасси.
Шаг 4
Переверните металлический корпус так, чтобы крышка вентилятора оказалась сверху.
Шаг 5
Удалите два винта 15 мм с передней панели с помощью отвертки Torx T8.
Шаг 6
Осторожно сдвиньте верхний металлический корпус со рамы.
Для поднятия может потребоваться смещать корпус из стороны в сторону.
Шаг 7
Удалите три винта 15 мм с помощью отвертки с безопасной битой Torx T8.
На фото верхняя часть металлического шасси снята, но для замены это не обязательно.
Шаг 8
Осторожно извлеките Wi‑Fi карту из металлического шасси.
Шаг 9
Удалите четыре винта 15 мм, крепящие ИК-бластер к металлическому шасси, с помощью отвертки с безопасной битой Torx T8.
Шаг 10
Осторожно извлеките ИК‑бластер из металлического шасси.
Разъём очень хрупкий. Держите плату и тяните её прочь от корпуса, а не вбок.
Шаг 11
Удалите восемь винтов 10 мм с нижней части металлического корпуса с помощью отвертки Torx T9.
Удалите четыре винта 15 мм с нижней части крепления радиатора с помощью отвертки Torx T8.
Шаг 12

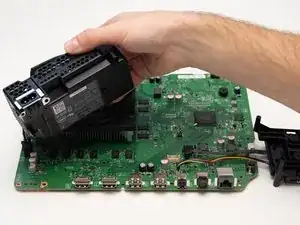

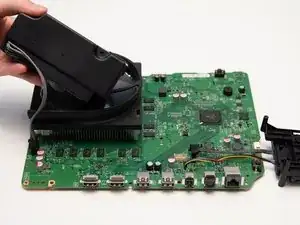

Снимите два пластиковых элемента с материнской платы.
Шаг 13
Поднимите материнскую плату из металлического шасси.
Материнская плата должна легко отделяться от металлического шасси.
Шаг 14

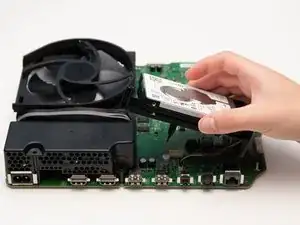

Осторожно приподнимите жёсткий диск, чтобы освободить место вокруг блока питания.
Шаг 15

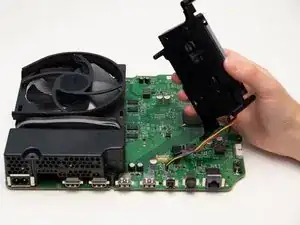

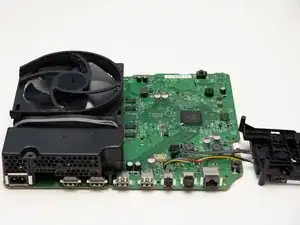

Поднимите блок питания вверх и отведите его от материнской платы.
Шаг 16

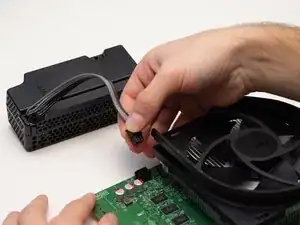

Отключите шестиконтактный разъём от материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
