Замена экрана Nintendo Switch 2

Для вашей безопасности разрядите батарею ниже 25% перед разборкой приставки. Это снижает риск возгорания, если аккумулятор будет повреждён во время ремонта. Если батарея вздута, примите соответствующие меры предосторожности.

Извлеките игровые картриджи и отключите все кабели, контроллеры и другие аксессуары от приставки.

Выключите приставку, удерживая кнопку питания, выбрав Параметры питания, затем нажав Выключение.

Используйте отвёртку JIS 00, чтобы удалить два винта длиной 3,1 мм по обе стороны от нижнего порта USB‑C.

В крайнем случае можно попробовать крестовую отвёртку не‑iFixit, но вы рискуете повредить или сорвать винт. Сильно надавливайте на отвёртку и поворачивайте медленно.

Используйте отвёртку JIS 00, чтобы удалить винт длиной 3,1 мм на верхнем торце приставки (рядом с вентиляционными отверстиями).

На Switch 2 с обеих сторон есть наклейки, которые нужно снять, чтобы получить доступ к винтам, крепящим заднюю крышку. При снятии наклеек их легко повредить, но можно уменьшить риск, регулярно прогревая наклейки и работая аккуратно.

Используйте фен или тепловую пушку, чтобы нагреть наклейку на правой стороне приставки, отмеченную символом "+", до горячего состояния на ощупь.

Для удобства доступа можно поставить приставку вертикально, оперев на подставку.

Если вы используете тепловую пушку, установите низкую мощность, чтобы не расплавить пластиковый край приставки.

Острый кончик пинцета может повредить наклейку изнутри, оставив заметный след. Если её трудно поднять, применяйте больше тепла, а не больше силы.

Засуньте одно плечо изогнутого пинцета под наклейку из выреза вокруг разъёма правого контроллера Joy‑Con 2.

Аккуратно приподнимите наклейку, пока она не начнёт отрываться от приставки.

Оставьте пинцет на месте, чтобы удерживать поднятую наклейку.

Вставьте наконечник «Джимми» в зазор, образовавшийся между длинным краем приставки и наклейкой.

Аккуратно подденьте наклейку, продвигаясь вверх по длинному краю, пока верх наклейки не отделится от приставки.

После того как наклейка поднята, уберите пинцет.

Вы можете оставить «Джимми» на месте, чтобы удерживать верх наклейки от рамки — если он упадёт обратно в углубление, повторите процедуру, чтобы снова её поднять.

Повторно нагрейте нижнюю часть правой стороны, пока она не станет горячей на ощупь.

Осторожно поднимите наклейку над разъёмом Joy‑Con 2, затем полностью отвлеките и снимите её.

Повторите эту процедуру, чтобы снять наклейку по левой стороне приставки, отмеченную символом "-".

Используйте отвёртку JIS 00, чтобы удалить два золотых винта длиной 3,6 мм с каждой стороны приставки (всего четыре).

Поднимите подставку на задней части приставки с помощью пальцев.

Если установлен microSD Express, извлеките его сейчас перед продолжением следующего шага.

Используйте отвёртку Y00, чтобы удалить два винта длиной 4,4 мм в вырезе для подставки.

Вставьте инструмент для поддевания в зазор между задней крышкой и вырезом под динамик на нижнем торце приставки.

Сдвиньте инструмент к порту USB‑C, пока он не окажется под отверстием для винта рядом с портом.

Вставьте второй инструмент для поддевания под отверстие для винта с противоположной стороны порта USB‑C и сдвиньте его к углу приставки.

Сдвиньте первую монтажную лопатку обратно туда, где она была вставлена впервые.

Будьте осторожны, чтобы не уронить консоль. Как только задняя крышка отщёлкнется, монтажные лопатки выпадут из положения.

Держите консоль обеими руками. Опирайте большие пальцы на монтажные лопатки.

Нажмите вверх на монтажные лопатки, чтобы приподнять заднюю крышку, пока она не приподнимется над портом USB‑C.

Поднимите заднюю крышку от нижнего края и снимите её.

Используйте отвёртку JIS 00, чтобы выкрутить три серебристых винта длиной 4,4 мм, удерживающих нижнюю антенну.

Используйте пинцет или пальцы, чтобы снять нижнюю антенну.

Используйте отвёртку JIS 00, чтобы выкрутить два винта, удерживающие верхнюю антенну:

Один серебристый винт длиной 4,4 мм

Один зелёный винт длиной 4,6 мм

Используйте пинцет или пальцы, чтобы снять верхнюю антенну.

Заведите одну лапку изогнутого пинцета под металлическую шейку белого межсоединительного коаксиального разъёма (расположенного под нижней антенной) и поднимите строго вверх, чтобы отсоединить его.

Повторите эту процедуру, чтобы отсоединить три центральных коаксиальных разъёма от платы.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём картридера MicroSD типа press, расположенный рядом с нижним портом USB‑C.

Используйте отвёртку JIS 00, чтобы выкрутить семь винтов, удерживающих защитную пластину:

Два серебристых винта длиной 6,2 мм

Пять серебристых винтов длиной 4,4 мм

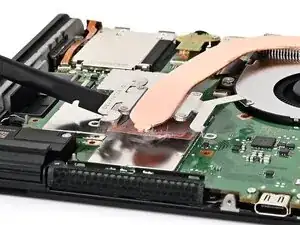

Вставьте плоский конец лопатки между защитной пластиной и радиатором процессора, рядом с квадратным (⛶) обозначением на защитной пластине.

Поверните лопатку, чтобы приподнять защитную пластину и отделить термопасту, скрепляющую её. Продолжайте приподнимать защитную пластину, пока не почувствуете отсутствие сопротивления.

Поднимите левый край защитной пластины, чтобы убедиться, что она полностью отделена от термопасты.

Осторожно опустите защитную пластину обратно.

Заведите одну лапку изогнутого пинцета под серый антенный кабель в правом нижнем углу консоли.

Выведите кабель из чёрного зажима, закрепляющего его на раме.

Размаршрути́руйте серый антенный кабель из его канала вдоль правого края консоли.

Поднимите и сдвиньте защитную пластину от правого края консоли, пока серый антенный кабель полностью не освободится.

Поднимите и снимите защитную пластину.

Вставьте плоский конец лопатки под плоский разъём аккумулятора, расположенный рядом с аккумулятором, и подденьте его, чтобы отключить.

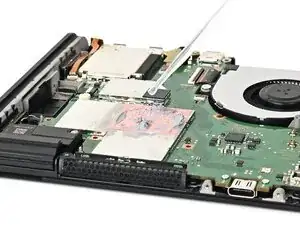

Если у вас нет запасной термопасты, используйте плоский конец лопатки, чтобы равномерно распределить старую пасту по тепловой трубке, как можно толще, чтобы обеспечить надёжный контакт. Повторите эту процедуру на защитной пластине, затем пропустите этот шаг.

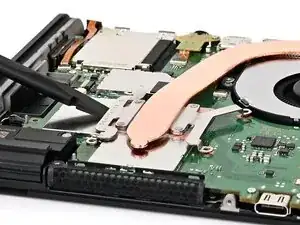

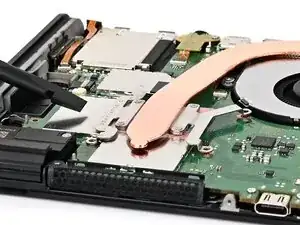

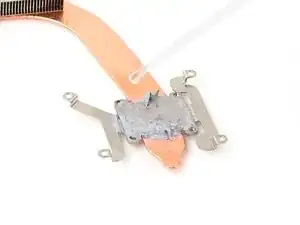

Используйте плоский конец лопатки, чтобы соскоблить термопасту с верхней части медной тепловой трубки.

Нанесите спирт высокой концентрации (90% и выше) или средство для удаления термопасты на ватный тампон или безворсовую ткань и протрите оставшуюся термопасту с тепловой трубки и защитной пластины.

Не используйте бумажное полотенце или тряпку, так как они могут поцарапать защитную пластину.

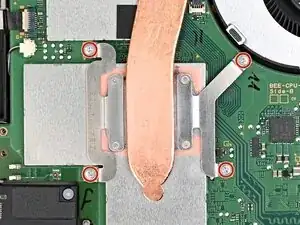

Используйте отвертку JIS 00, чтобы выкрутить четыре серебристых винта длиной 3,4 мм, удерживающих радиатор.

Вставьте плоский край лопатки между радиатором и тепловым распределителем процессора.

Поверните лопаткой, чтобы приподнять радиатор и разъединить соединённую термопасту.

Поднимайте радиатор медленно, чтобы не согнуть его тонкую медную тепловую трубку.

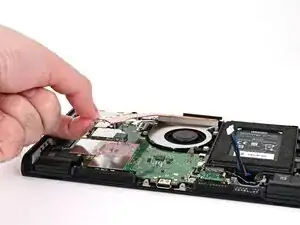

Медленно приподнимайте радиатор спереди, пока алюминиевый пакет пластин сзади не оторвётся от клея под ним.

Снимите радиатор.

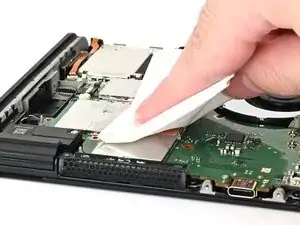

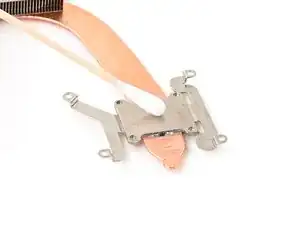

Используйте изопропиловый спирт высокой концентрации (90% или выше) или средство для удаления термоматериала, чтобы пропитать термопасту на тепловом распределителе процессора в течение одной минуты.

Протрите термопасту безворсовой тканью или ватными тампонами.

Повторяйте процедуру, пока тепловой распределитель процессора не станет чистым.

Если вы меняете радиатор, пропустите этот шаг.

Повторите ту же процедуру, чтобы очистить термопасту с нижней части радиатора.

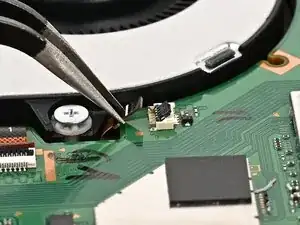

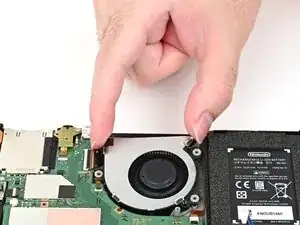

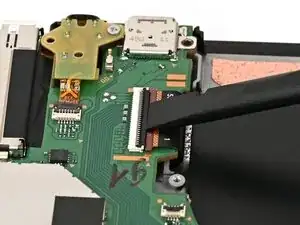

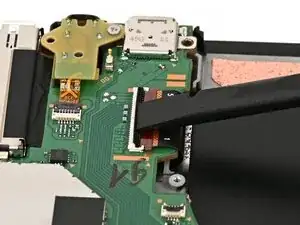

Используйте острый конец лопатки, чтобы отогнуть фиксирующий язычок на ZIF‑разъёме кабеля вентилятора, расположенном рядом с вентилятором на плате консоли.

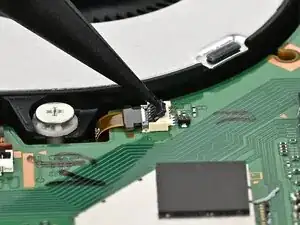

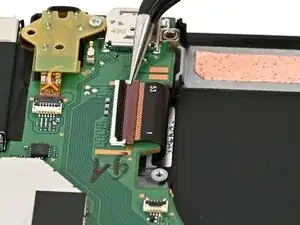

Используйте пинцет или пальцы, чтобы осторожно вытащить кабель из гнезда.

Если вы используете пинцет, вытягивайте кабель за его «крылья», а не за сам кабель.

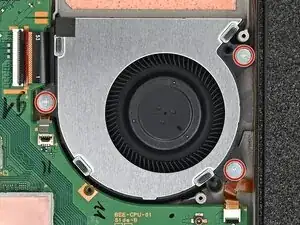

Используйте отвертку JIS 00, чтобы выкрутить три серебристых винта длиной 5,2 мм, фиксирующих вентилятор.

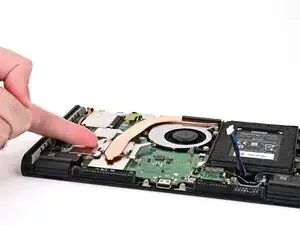

Сдвиньте вентилятор из его ниши, чтобы освободить кабель, затем поднимите его для удаления.

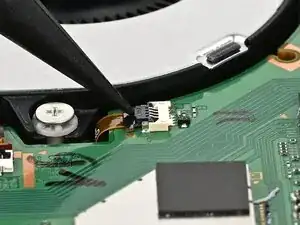

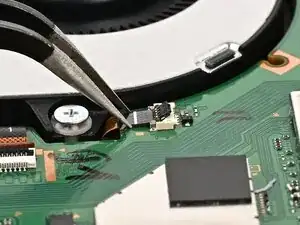

Используйте палец или плоский конец лопатки, чтобы отогнуть фиксирующий язычок на ZIF‑разъёме кабеля экрана.

Используйте пинцет или пальцы, чтобы осторожно вытащить кабель из его разъёма.

Переверните консоль так, чтобы экран был вверх.

Приложите разогретый iOpener к нижнему краю экрана на две минуты.

В качестве альтернативы можно использовать фен или тепловую пушку, чтобы нагреть нижний край экрана до состояния горячего на ощупь.

Будьте осторожны, не нагревайте консоль сильнее указанного — рамка чувствительна к повреждению от тепла.

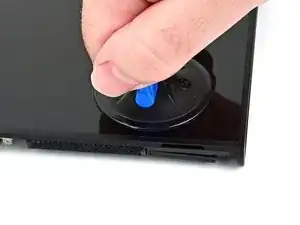

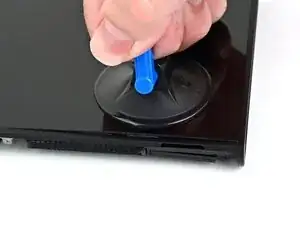

Прикрепите присоску к нижнему краю экрана, над правыми отверстиями динамика и вентиляции.

Потяните вверх за ручку сильной, ровной силой, чтобы создать зазор между экраном и рамкой.

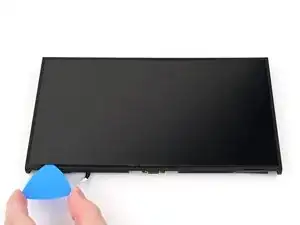

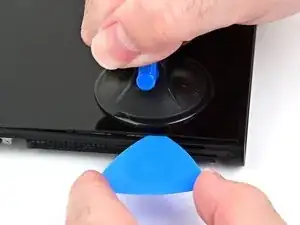

Вставьте кончик крючка для вскрытия в зазор.

Если вы не можете создать зазор достаточной величины для установки крючка, снова нагрейте нижний край экрана и повторите попытку.

Проведите крючком по нижнему краю, чтобы разъединить клей.

Оставьте крючок вставленным в нижнем левом углу, чтобы клей не склеился снова.

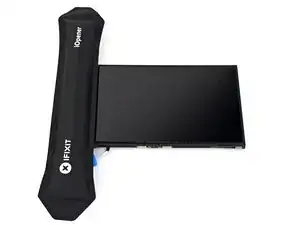

Приложите разогретый iOpener к левому краю экрана на две минуты.

При использовании фена или тепловой пушки нагревайте экран до состояния горячего на ощупь.

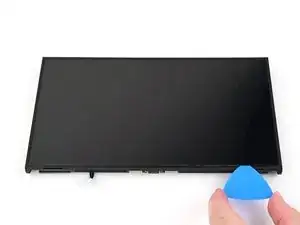

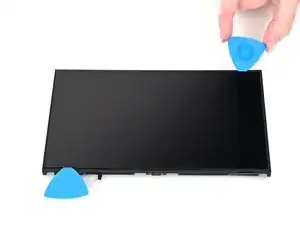

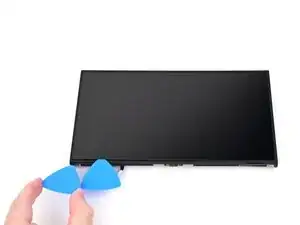

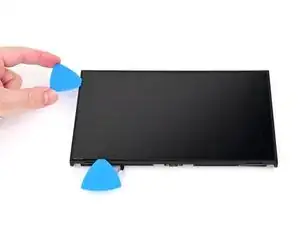

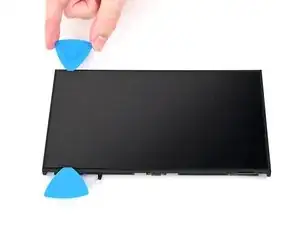

Вставьте второй крючок рядом с первым и проведите им вверх по левому краю экрана.

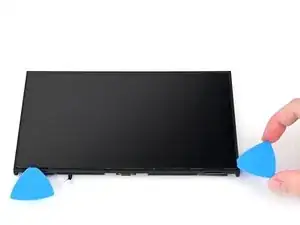

Повторите нагрев и продвижение по оставшимся краям экрана.

Поднимите экран с рамки, чтобы снять его.

Если какие‑то клеевые полосы всё ещё прилипли к рамке, аккуратно оттяните их медленной, равномерной силой, чтобы освободить.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать консоль обратно.

Используйте наконечник лопатки, чтобы соскоблить оставшийся на рамке клей.

Нанесите небольшое количество изопропилового спирта на ватную палочку или безворсовую салфетку и очистите рамку до удаления всех следов клея.

В качестве альтернативы используйте наш набор для очистки клея.

Если на запасном экране уже нанесён клей, пропустите этот шаг.

Прижмите полоски тонкого двустороннего скотча пальцами к выступающей кромке по краям рамки. Используйте полоски шириной 1 мм для верхнего и нижнего краёв и 2 мм — для боков.

Используйте изогнутые пинцеты, чтобы удалить все защитные подкладки с клея.

Пока не приклеивайте экран к рамке.

Совместите кабель экрана с его вырезом в рамке.

Протяните кабель через вырез, убедившись, что он достаёт до разъёма на плате.

Совместите правый край экрана с его пазом в рамке.

Прижмите правый край экрана на место, затем продвигайтесь влево, пока весь экран не приклеится к рамке.

Если экран начинает казаться смещённым в процессе, приподнимите его и попробуйте снова. Старайтесь не растягивать и не мять клей.

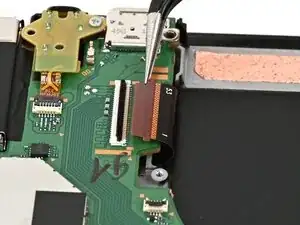

Используйте пинцет или пальцы, чтобы вставить кабель экрана в его ZIF-разъём до полного посадки.

Если вы используете пинцет, можно направлять кабель плоским концом лопатки.

Опустите фиксирующую защёлку с шарниром вниз, чтобы закрепить кабель.

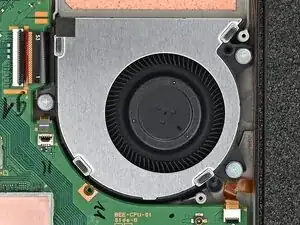

Вставьте вентилятор в его паз. Убедитесь, что его кабель проходит под краем платы.

Совместите вентилятор с монтажными стойками на рамке.

С помощью отвёртки JIS 00 установите три серебряных винта длиной 5,2 мм, фиксирующие вентилятор.

Используйте пинцет или пальцы, чтобы вставить кабель вентилятора в его ZIF-разъём до полного посадки.

Если вы используете пинцет, можно направлять кабель лопаткой.

Опустите фиксирующую защёлку с шарниром вниз, чтобы закрепить кабель.

Нанесите каплю новой термопасты в центр медной крышки процессора, примерно размером с горошину.

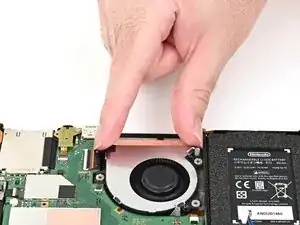

Установите алюминиевые ребра радиатора в его паз за вентилятором, затем опустите радиатор на плату.

С помощью отвёртки JIS 00 частично вверните четыре серебряных винта длиной 3,4 мм, фиксирующих радиатор.

Затягивайте винты в схеме X. Например: снизу слева, сверху справа, снизу справа, затем сверху слева.

Совместите разъём батареи с его гнездом на плате.

Используйте палец или плоский конец лопатки, чтобы прижать разъём батареи к гнезду до полного соединения.

Нанесите полоску нового термопастообразного материала вдоль центра тепловой трубки, примерно толщиной с горошину.

Держите верхний‑правый угол защитной пластины над верхним‑правым углом консоли.

Пропустите серый антенный кабель под чёрным крючком рядом с верхним углом рамки.

Опустите защитную пластину на место и совместите её с отверстиями для винтов.

Проведите серый антенный кабель по канавке вдоль правого края каркаса.

Вдавите серый антенный кабель в его паз в нижней части канавки и продолжайте прокладывать, пока он не зафиксируется на защёлке в нижней части каркаса.

Используйте отвертку JIS 00, чтобы установить семь винтов, фиксирующих защитную пластину:

Два серебристых винта длиной 6.2 мм

Пять серебристых винтов длиной 4.4 мм

Используйте палец или плоский конец лопатки, чтобы прижать нажимной разъём считывателя MicroSD к его гнезду на плате.

Не пытайтесь вдавить разъём силой. Если возникают трудности, переставьте его и попробуйте снова.

Держите нижний антенный коаксиальный разъём пинцетом над его гнездом и осторожно прижмите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, переставьте головку разъёма вместо увеличения силы.

Повторите этот процесс, чтобы подключить три центральных коаксиальных разъёма к их соответствующим гнёздам.

Чёрный кабель подключается к гнезду, ближайшему к вентилятору, белый — к среднему, а серый — к самому удалённому.

Используйте пинцет или пальцы, чтобы совместить верхнюю антенну с отверстиями для винтов и чёрными направляющими штырями и установить её на место.

Используйте отвертку JIS 00, чтобы установить два винта, фиксирующие верхнюю антенну:

Один серебристый винт длиной 4.4 мм

Один зелёный винт длиной 4.6 мм

Используйте пинцет или пальцы, чтобы совместить нижнюю антенну с её отверстиями для винтов и серыми направляющими штырями и установить её на место.

Используйте отвертку JIS 00, чтобы установить три винта длиной 4.4 мм, фиксирующие нижнюю антенну.

Полностью вытяните лоток для игровых карт.

Проверьте кнопки питания и громкости, чтобы убедиться, что они установлены правильно. Если резиновая мембрана под кнопками сместилась, совместите её с направляющими штырями.

Проверьте микрофон, чтобы убедиться, что он полностью вставлен в своё гнездо в каркасе.

Совместите верхнюю часть задней крышки с верхней частью консоли.

Установите верхний край задней крышки на место, проверяя выравнивание кнопок и портов. Если они не совпадают, поднимите крышку и попробуйте снова.

Пройдитесь по верхнему краю, чтобы защёлки застегнулись и зафиксировали заднюю крышку на консоли.

Сожмите оставшуюся часть задней крышки и консоли вместе, чтобы защёлки зафиксировались.

Используйте отвертку JIS 00, чтобы установить три винта длиной 3.1 мм, фиксирующие заднюю крышку: один на верхнем крае консоли и два по бокам от нижнего порта USB‑C.

Используйте отвёртку Y00, чтобы установить два винта длиной 4.4 мм в вырезе под подпорку.

Установите по два золотистых винта длиной 3.6 мм с каждой стороны консоли (всего четыре).

Включите консоль и проверьте её работоспособность, чтобы убедиться, что всё функционирует как следует.

Совместите правую наклейку с её углублением. Убедитесь, что вырез в наклейке совпадает с разъёмом Joy‑Con.

Установите наклейку в углубление, сначала с одной стороны, затем с другой.

Прижмите наклейку пальцем или плоским концом лопатки.

Если наклейка плохо держится, после прижатия примените тепло.

Повторите эту процедуру, чтобы установить левую наклейку.
