Замена вентилятора Nintendo Switch Lite

Перед началом ремонта убедитесь, что устройство полностью выключено.

Используйте отвёртку Y00, чтобы удалить четыре винта длиной 6.3 мм, фиксирующие заднюю панель.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы удалить следующие винты, фиксирующие заднюю панель:

Два винта длиной 3.6 мм в верхней части устройства

Два винта длиной 3.6 мм в нижней части устройства

Чтобы предотвратить срывание этих тугих винтов, прилагайте сильное нажатие вниз, работайте медленно и попробуйте другую отвёртку, если винты не поддаются.

Вставьте инструмент для поддевания в отверстие левого динамика внизу устройства.

Поверните инструмент, чтобы освободить защёлки, держащие заднюю панель.

Не вставляйте инструмент глубже, чем необходимо, чтобы избежать повреждения динамика.

Проведите инструментом по нижнему левому углу, чтобы освободить защёлки на левой стороне устройства.

Вставьте инструмент для поддевания в отверстие правого динамика внизу устройства.

Поверните инструмент, чтобы освободить защёлки.

Не вставляйте инструмент глубже, чем необходимо, чтобы избежать повреждения динамика.

Проведите и подденьте инструментом по нижнему правому углу, чтобы освободить защёлки на правой стороне устройства.

Продолжайте проводить и поддевать инструментом вдоль зазора в верхней части устройства, чтобы освободить защёлки.

Поднимите нижний край задней панели, открыв её как книгу.

Снимите заднюю панель.

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы удалить следующие четыре винта:

Три винта 3.1 мм

Один винт 4.5 мм

Используйте лопаточку или пальцы, чтобы приподнять защитную пластину и вынуть её из устройства.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как защитная пластина слегка склеена с радиатором термопастой.

Снимите защитную пластину.

Удалите старую термопасту с защитной пластины и радиатора с помощью изопропилового спирта и микрофибровой салфетки. Нанесите новую термопасту на радиатор перед сборкой.

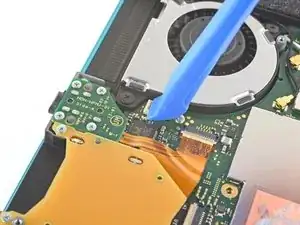

Используйте инструмент для поддевания или ноготь, чтобы откинуть маленький шарнирный фиксатор на ZIF-разъёме шлейфа соединения материнской платы.

Не используйте металлические пинцеты! Некоторые мастера говорят, что металлические пинцеты могут вызвать короткое замыкание шлейфа/разъёма. Безопаснее использовать пинцеты с нейлоновыми или керамическими насадками.

Используйте пинцет, чтобы вытащить шлейф из его разъёма на материнской плате.

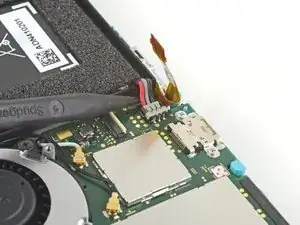

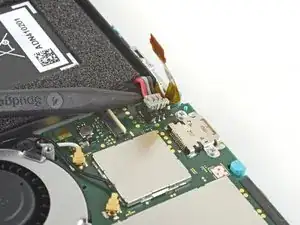

Используйте острый конец лопаточки, чтобы поддеть коннектор батареи строго вверх и вынуть его из гнезда на материнской плате.

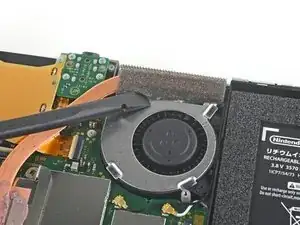

Используйте плоский конец лопаточки или пальцы, чтобы аккуратно отслоить поролон, слегка приклеенный к вентилятору.

Поролон нужно отслоить только настолько, чтобы он не мешал вентилятору.

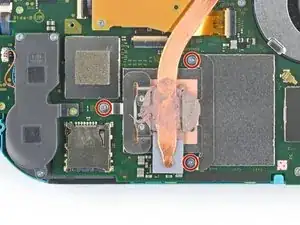

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы удалить три винта 3 мм, фиксирующие радиатор к материнской плате.

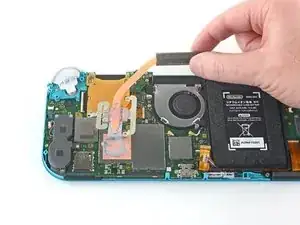

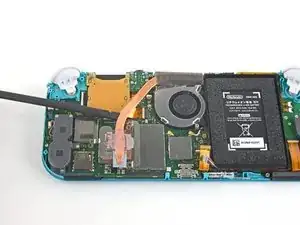

Используйте лопаточку или пальцы, чтобы приподнять радиатор и снять его с материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как радиатор слегка приклеен к процессору термопастой.

Удалите старую термопасту с радиатора и процессора с помощью изопропилового спирта и микрофибровой салфетки. Нанесите новую термопасту на процессор перед сборкой.

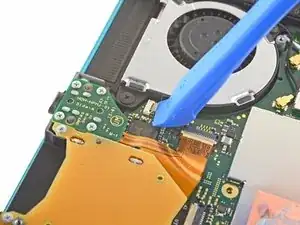

Используйте лопатку для вскрытия или ноготь, чтобы откинуть маленькую, шарнирную запорную планку на ZIF-разъёме кабеля вентилятора.

Используйте пинцет, чтобы вынуть кабель вентилятора из его разъёма на материнской плате.

Используйте отвертку JIS 000 или официальную отвертку iFixit PH 000, чтобы выкрутить три винта длиной 4.8 мм, фиксирующие вентилятор.

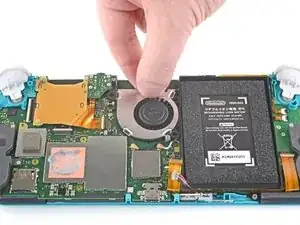

Снимите вентилятор.

Следите, чтобы кабель вентилятора не зацепился за материнскую плату при снятии вентилятора.
