Замена сенсорного стекла (цифризера) Nintendo Switch Lite

Следуйте этому руководству, чтобы заменить треснувшее или повреждённое сенсорное стекло на Nintendo Switch Lite. Для этого ремонта не требуется снимать джойстики или кнопки, но это значительно облегчает работу.

В Switch Lite используются винты стандарта JIS, но при необходимости можно использовать отвёртку Phillips. Будьте крайне осторожны, чтобы не сорвать шлицы винтов. Биты Phillips от iFixit разработаны так, чтобы быть кросс-совместимыми с винтами JIS.

Примечание: Это руководство предназначено только для сенсорного стекла. Если ЖК-дисплей перестал работать, возможно, нужно заменить именно его, а не сенсорное стекло. Если вы меняете экран (ЖК-дисплей, прикреплённый к сенсорному стеклу), следуйте этому руководству.

Примечание: В этой процедуре требуется снять защитную пластину и радиатор. Термопаста должна быть удалена с обеих деталей — а также с процессора — и нанесена заново перед установкой защитной пластины и радиатора.

Шаг 1

Перед началом ремонта убедитесь, что устройство полностью выключено.

Используйте отвёртку Y00, чтобы выкрутить четыре винта длиной 6.3 мм, фиксирующие заднюю панель.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Шаг 2

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить следующие винты, фиксирующие заднюю панель:

Два винта длиной 3.6 мм в верхней части устройства

Два винта длиной 3.6 мм в нижней части устройства

Чтобы эти тугие винты не не сорвало, прикладывайте сильное направленное вниз усилие, работайте медленно и попробуйте другую отвёртку, если винты не выкручиваются.

Шаг 3

Вставьте инструмент для открывания в левую решётку динамика внизу устройства.

Поверните инструмент, чтобы освободить защёлки, фиксирующие заднюю панель.

Избегайте вставлять инструмент глубже, чем требуется, чтобы не повредить модуль динамика.

Шаг 4

Проведите инструмент для открывания по нижнему левому углу, чтобы освободить защёлки на левой стороне устройства.

Шаг 5

Вставьте инструмент для открывания в правую решётку динамика внизу устройства.

Поверните инструмент, чтобы освободить защёлки.

Избегайте вставлять инструмент глубже, чем требуется, чтобы не повредить модуль динамика.

Шаг 6

Проведите и подденьте инструментом для открывания по нижнему правому углу, чтобы освободить защёлки на правой стороне устройства.

Шаг 7

Продолжайте проводить и поддевать инструментом для открывания вдоль зазора в верхней части устройства, чтобы освободить защёлки.

Шаг 8

Поднимите нижний край задней панели, открывая её как книгу.

Снимите заднюю панель.

Шаг 9

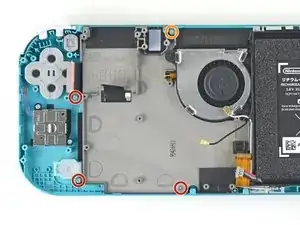

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить следующие четыре винта:

Три винта 3.1 мм

Один винт 4.5 мм

Шаг 10

Используйте лопатку или пальцы, чтобы приподнять защитную пластину и вынуть её из устройства.

Вы можете почувствовать некоторое сопротивление. Это нормально, так как защитная пластина слегка приклеена к радиатору термопастой.

Снимите защитную пластину.

Удалите старую термопасту с защитной пластины и радиатора с помощью изопропилового спирта и микрофибровой ткани. Нанесите новую термопасту на радиатор перед сборкой.

Шаг 11

Используйте инструмент для открывания или ноготь, чтобы откинуть маленькую шарнирную защёлку на ZIF-коннекторе межплатного кабеля материнской платы.

Шаг 12

Не используйте металлические пинцеты! Некоторые ремонтники отмечают, что металлические пинцеты могут вызвать короткое замыкание шлейфа/разъёма. Безопаснее использовать пинцеты с нейлоновыми или керамическими наконечниками.

Используйте пинцет, чтобы выдвинуть межплатный кабель из его разъёма на материнской плате.

Шаг 13

Используйте острый конец лопатки, чтобы поддеть и поднять разъём батареи прямо вверх и вынуть его из гнезда на материнской плате.

Шаг 14

Используйте плоский конец лопатки или пальцы, чтобы аккуратно отслоить поролон, который слабо приклеен к вентилятору.

Поролон нужно отслоить только настолько, чтобы он не мешал вентилятору.

Шаг 15

Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить три винта 3 мм, крепящие радиатор к материнской плате.

Шаг 16

Используйте лопатку или пальцы, чтобы приподнять радиатор над платой и снять его.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как радиатор слегка приклеен к процессору термопастой.

Удалите старую термопасту с радиатора и процессора, применив изопропиловый спирт и микрофибровую салфетку. Нанесите новую термопасту на процессор перед сборкой.

Шаг 17

Используйте инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную защёлку на ZIF-разъёме кабеля считывателя игровых карт.

Шаг 18

Используйте крестовую отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить семь винтов длиной 3,1 мм, крепящих считыватель игровых карт и гнездо для наушников.

Шаг 19

Используйте пинцет или пальцы, чтобы аккуратно приподнять считыватель игровых карт и сдвинуть его влево, чтобы вывести кабель из разъёма.

Снимите считыватель игровых карт и разъём для наушников.

Шаг 20

Используйте крестовую отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить два винта длиной 4,5 мм, фиксирующих правый триггер на плате.

Шаг 21

Снимите узел правого триггера.

Шаг 22

Используйте пинцет или пальцы, чтобы снять резиновую прокладку узла правого триггера, если она не осталась прикреплённой к узлу.

Шаг 23

Используйте острый конец лопатки, чтобы выпрямить чёрный антенный кабель и вытащить его из гнезда на плате.

Повторите тот же процесс для белого антенного кабеля.

Шаг 24

Используйте инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную защёлку на ZIF-разъёме кабеля вентилятора.

Шаг 25

Используйте пинцет, чтобы вытащить кабель вентилятора из разъёма на плате.

Шаг 26

Используйте инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную защёлку на ZIF-разъёме кабеля экрана.

Шаг 27

Используйте пинцет, чтобы выдвинуть кабель экрана из разъёма на плате.

Шаг 28

Используйте инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную защёлку на ZIF-разъёме кабеля дигитайзера.

Шаг 29

Используйте пинцет, чтобы выдвинуть кабель дигитайзера из разъёма на плате.

Шаг 30

Используйте инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную защёлку на ZIF-разъёме кабеля правого джойстика.

Шаг 31

Используйте пинцет, чтобы выдвинуть кабель правого джойстика из разъёма на плате.

Шаг 32

Используйте крестовую отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить следующие шесть винтов, фиксирующих материнскую плату:

Три винта 3,1 мм

Три винта 4,5 мм

Шаг 33

Вставьте лопатку в зазор между рамой и материнской платой и приподнимите плату, вытащив её из ниши.

Снимите узел материнской платы.

Шаг 34

Используйте крестовую отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить два винта длиной 3,5 мм, фиксирующих джойстик.

Шаг 35

Используйте пальцы, чтобы снять джойстик.

Вокруг отверстия, через которое выступает джойстик, расположена тонкая чёрная прокладка. Старайтесь не смещать эту прокладку при снятии джойстика.

Шаг 36

Используйте пинцет или пальцы, чтобы вытащить кабель левого динамика строго вверх из разъёма на дочерней плате.

Не тяните за провода — это может оторвать их от разъёма.

Шаг 37

Используйте крестовую отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить винт длиной 4,5 мм, фиксирующий модуль левого динамика.

Шаг 38

Поднимите модуль динамика пальцами вверх и вытяните его из посадочного места, чтобы извлечь.

Часть модуля динамика расположена под чувствительным ленточным кабелем. Будьте осторожны, чтобы не зацепить модуль динамика за кабель при его извлечении.

Шаг 39

Используйте инструмент для вскрытия или ноготь, чтобы приподнять маленькую шарнирную защёлку ZIF-разъёма соединительного кабеля материнской платы.

Шаг 40

Используйте пинцет, чтобы выдвинуть соединительный кабель материнской платы из его разъёма на дочерней плате.

Шаг 41

Используйте инструмент для вскрытия или ноготь, чтобы приподнять маленькие шарнирные защёлки на двух ZIF-разъёмах ленточных кабелей.

Шаг 42

Используйте пинцет, чтобы выдвинуть кабель экрана дочерней платы из его разъёма на материнской плате.

Повторите эту процедуру для кабеля кнопок регулировки громкости.

Шаг 43

Используйте пинцет или пальцы, чтобы снять кнопки регулировки громкости.

Шаг 44

Используйте инструмент для вскрытия или ноготь, чтобы приподнять маленькую шарнирную защёлку ZIF-разъёма кабеля левого джойстика.

Шаг 45

Используйте пинцет, чтобы выдвинуть кабель левого джойстика из его разъёма на дочерней плате.

Шаг 46

Используйте отвёртку JIS 000 или официальную iFixit PH 000, чтобы выкрутить два винта 4,5 мм, фиксирующих узел левой спусковой кнопки.

Шаг 47

Снимите узел левой спусковой кнопки.

Шаг 48

Используйте отвёртку JIS 000 или официальную iFixit PH 000, чтобы выкрутить следующие четыре винта:

Два винта 4,5 мм

Два винта 6 мм

Шаг 49

Поднимите дочернюю плату пальцами вверх и вытяните её из посадочного места, чтобы извлечь.

Шаг 50

Используйте отвёртку JIS 000 или официальную iFixit PH 000, чтобы выкрутить два винта 3,5 мм, фиксирующих левый джойстик.

Шаг 51

Используйте плоский конец лопатки, чтобы поднять джойстик вверх и вынуть его из посадочного места.

Удалите джойстик пальцами.

Вокруг отверстия, через которое джойстик проходит в рамке, расположена тонкая чёрная прокладка. По возможности не нарушайте её при извлечении джойстика.

Шаг 52

Используйте отвёртку JIS 000 или официальную iFixit PH 000, чтобы выкрутить следующие четыре винта:

Три винта 2,5 мм

Один винт 6 мм

Шаг 53

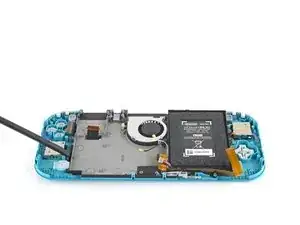

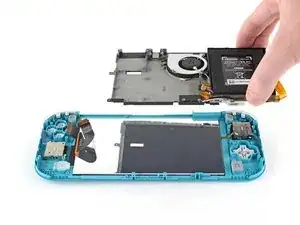

Используйте лопатку или пальцы, чтобы приподнять сборку средней рамки вверх и вынуть её из посадочного места.

Снимите сборку средней рамки.

Шаг 54

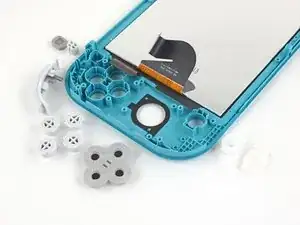

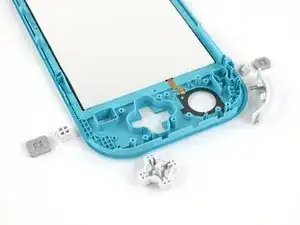

На этом этапе ремонта снимите все кнопки, если вы ещё этого не сделали, чтобы они не выпали и не потерялись.

Используйте эти две фотографии как справочное руководство.

Шаг 55

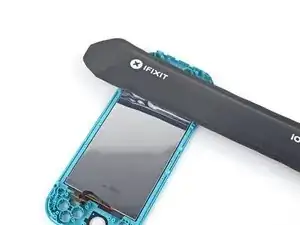

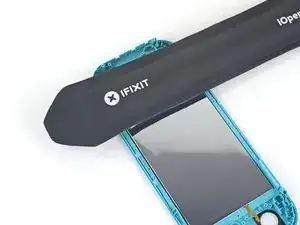

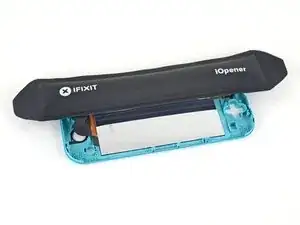

Нагрейте iOpener и приложите его к задней стороне ЖК-панели вдоль верхнего края в течение 2 минут.

Можно также использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть ЖК-панель, если планируете использовать её повторно, так как она чувствительна к нагреву.

Шаг 56

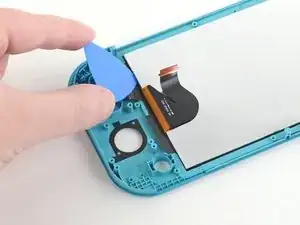

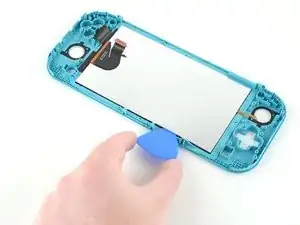

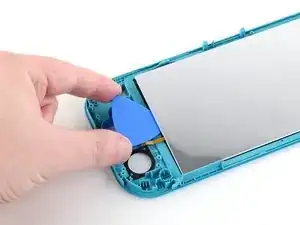

Вставьте медиатор для вскрытия между рамкой и верхним краем ЖК-панели, чтобы начать разделение двух компонентов.

Убедитесь, что медиатор полностью вставлен под ЖК-панель, чтобы не расколоть и не повредить её.

Вы поймёте, что панель разъединяется, если серебристая подложка начнёт пузыриться и отделяться от белой прослойки.

Шаг 57

Проведите медиатором вдоль верхнего края ЖК-панели, чтобы разрезать клей.

Шаг 58

Приложите нагретый iOpener к задней стороне ЖК-панели вдоль правого края на 2 минуты.

Шаг 59

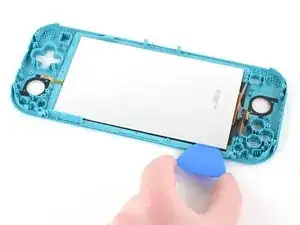

Продолжайте вводить медиатор вдоль правого края ЖК‑экрана, разрезая клей.

Кабели ЖК‑экрана и дигитайзера расположены так, чтобы их было сложно зацепить медиатором, но всё равно будьте осторожны при движении медиатора вдоль зазора.

Шаг 60

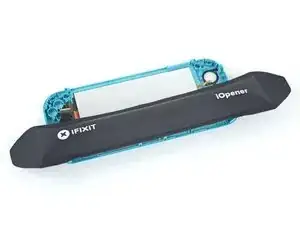

Приложите нагретый iOpener к обратной стороне ЖК‑экрана вдоль нижнего края на 2 минуты.

Шаг 61

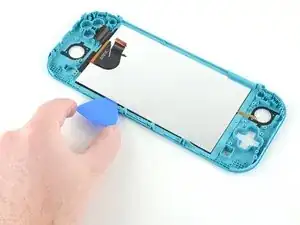

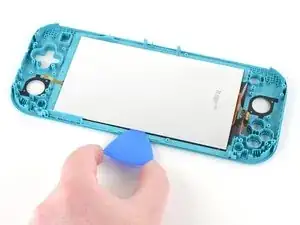

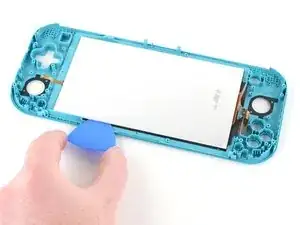

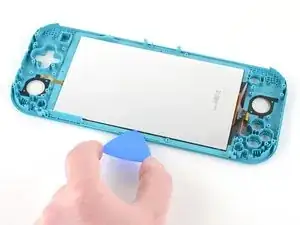

Продолжайте водить медиатором вдоль нижнего края ЖК‑экрана, разрезая клей.

Вам потребуется вынимать и снова вставлять медиатор в разных местах вдоль края ЖК‑экрана, чтобы обойти рамку.

Шаг 62

Приложите нагретый iOpener к обратной стороне ЖК‑экрана вдоль левого края на 2 минуты.

Шаг 63

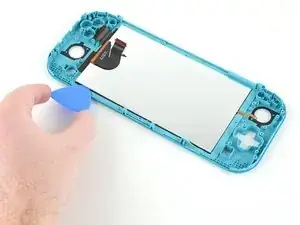

Продолжайте водить медиатором вдоль левого края ЖК‑экрана, разрезая клей.

Осторожно, не зацепите кабель дочерней платы ЖК‑экрана медиатором.

Шаг 64

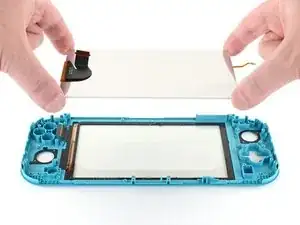

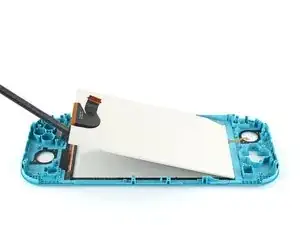

Используйте плоский конец лопатки или пальцы, чтобы приподнять ЖК‑экран и вынуть его из рамки.

Если вы собираетесь повторно использовать ЖК‑экран (или ваш новый ЖК‑экран поставляется без заранее нанесённого клея), следуйте этому руководству по установке заранее вырезанного клея по периметру перед сборкой.

Шаг 65

Если вы также заменяете дигитайзер, этот шаг можно пропустить.

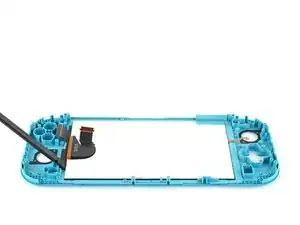

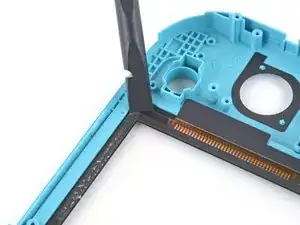

Используйте плоский конец лопатки, чтобы соскрести оставшийся клей по периметру дигитайзера.

Перед установкой нового ЖК‑экрана очистите обратную сторону дигитайзера изопропиловым спиртом и микрофибровой тканью, чтобы удалить остатки клея. Подождите несколько минут, чтобы испарился оставшийся спирт, прежде чем устанавливать ЖК‑экран.

Шаг 66

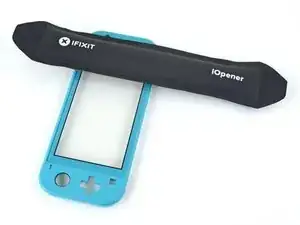

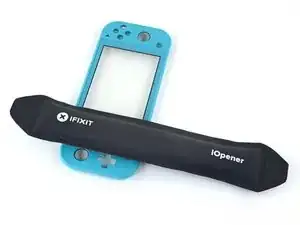

Приложите нагретый iOpener к лицевой стороне дигитайзера вдоль левого края на 2 минуты.

Шаг 67

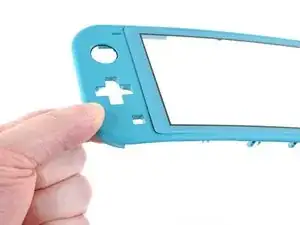

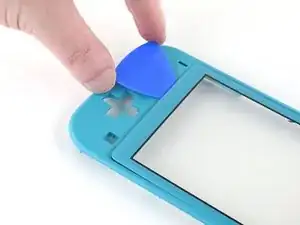

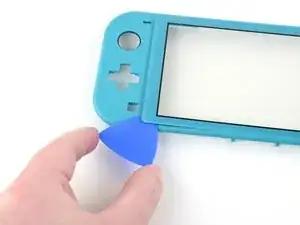

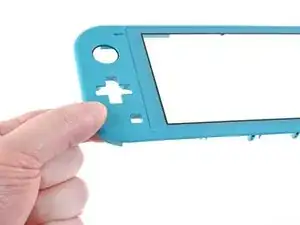

Слегка согните левую сторону рамки, чтобы создать зазор между дигитайзером и рамкой.

Вставьте медиатор в зазор.

Если трудно создать зазор, приложите больше тепла.

Шаг 68

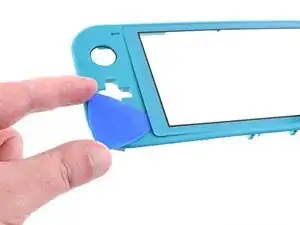

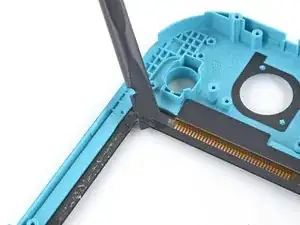

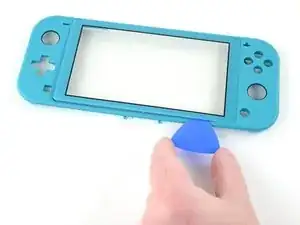

Проводите медиатором вдоль левого края дигитайзера, чтобы разрезать клей.

Шаг 69

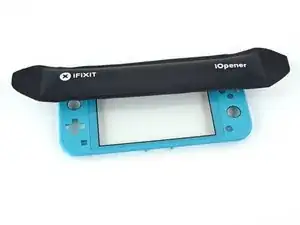

Приложите нагретый iOpener к лицевой стороне дигитайзера вдоль верхнего края на 2 минуты.

Шаг 70

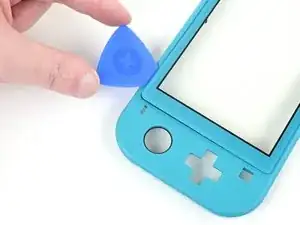

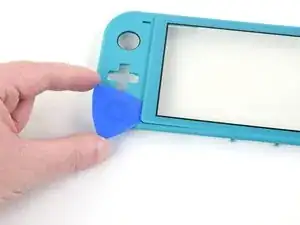

Продолжайте работать медиатором вокруг верхне‑левой части дигитайзера, разрезая клей.

Шаг 71

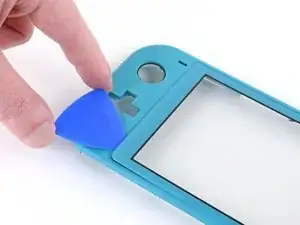

Водите медиатором вдоль верхнего края дигитайзера, чтобы разрезать клей.

Шаг 72

Приложите нагретый iOpener к лицевой стороне дигитайзера вдоль нижнего края на 2 минуты.

Шаг 73

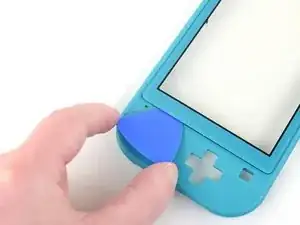

Продолжайте работать медиатором вокруг нижне‑левой части дигитайзера, разрезая клей.

Шаг 74

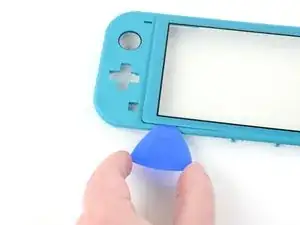

Водите медиатором вдоль нижнего края дигитайзера, чтобы разрезать клей.

Шаг 75

Приложите нагретый iOpener к лицевой стороне дигитайзера вдоль правого края на 2 минуты.

Шаг 76

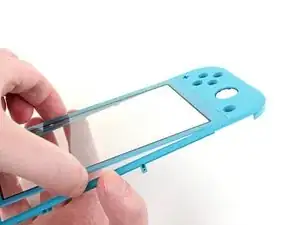

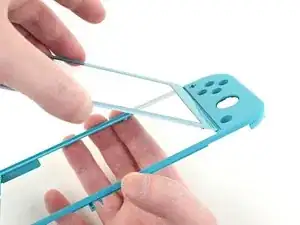

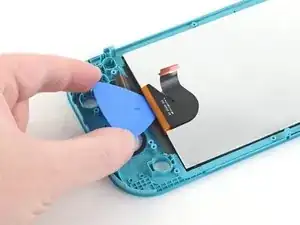

Медленно поднимите левую сторону дигитайзера руками, открывая его как книгу.

Расположение кабелей дигитайзера не позволяет снять дигитайзер прямо с рамки.

Шаг 77

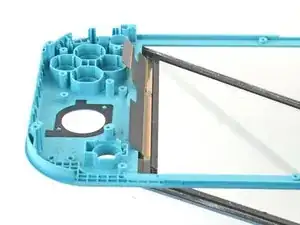

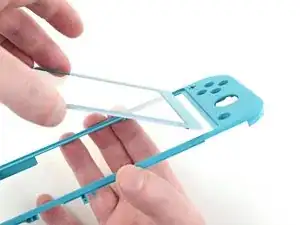

Поднимите правую сторону дигитайзера под углом ~45° и снимите её с рамки.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Отнесите электронные отходы на утилизацию к переработчику с сертификатом R2 или e‑Stewards.

Ремонт не удался? Попробуйте выполнить базовую диагностику или обратитесь за помощью к сообществу Nintendo Switch Lite Answers.
