Замена правой кнопки плеча Nintendo 3DS

Используйте крестовую отвёртку Phillips PH00, чтобы ослабить четыре винта вдоль верхнего края задней крышки.

Все винты в этом устройстве — винты по японскому стандарту (JIS). Официальные крестовые отвёртки iFixit PH000–PH1 разработаны с учётом совместимости с винтами JIS, поэтому их безопасно использовать. Использование отвёртки, отличной от официальной отвёртки iFixit или отвёртки JIS, может привести к срыву шлицов винтов.

Винты удерживаются фиксирующими шайбами и не выпадут из задней крышки.

Держите устройство в одной руке и переверните его.

Хватайте верхний край задней крышки другой рукой, чтобы крышка не закрылась обратно.

Переверните 3DS снова так, чтобы задняя крышка была обращена вверх.

Поднимите заднюю крышку вверх и отведите её от остальной части устройства, чтобы снять.

Вставьте пластиковый разъёмный инструмент в выемку в нижней части корпуса над батареей.

Подденьте батарею пластиковым разъёмным инструментом.

Возьмите верхний край батареи и поднимите её из нижней части корпуса.

Используйте отвёртку JIS #00, чтобы выкрутить девять чёрных винтов длиной 6.3 мм из нижней части корпуса.

Винты JIS (Japanese Industrial Standards) не совпадают с винтами Phillips. Чтобы избежать срыва шлицов, убедитесь, что вы используете отвёртку JIS #00, а не Phillips #00. Вы можете использовать Phillips #00 с большим нажимом, но учтите, что это деформирует головку винта и увеличивает риск срыва шлица.

Крестовая отвёртка iFixit разработана так, чтобы снижать повреждение винтов с головкой JIS, поэтому её использование допустимо, но прикладывайте больше усилий. Убедитесь, что это официальная крестовая отвёртка iFixit, поскольку нам не известны другие производители с аналогичным дизайном.

Используйте отвёртку JIS #00, чтобы выкрутить серебристый винт длиной 2.4 мм над гнездом для картриджа.

Поднимите нижний край нижней части корпуса от остальной части 3DS.

По-прежнему подключены два ленточных кабеля, соединяющие материнскую плату с корпусом, поэтому не тяните нижнюю часть корпуса полностью.

Используйте пластиковый разъёмный инструмент, чтобы отщёлкнуть ленточные кабели кнопок плеча от их разъёмов на материнской плате.

Снимите нижнюю часть корпуса с устройства.

Удалите три крестовых винта 3.6 мм, крепящие металлический экран батареи к нижней части корпуса.

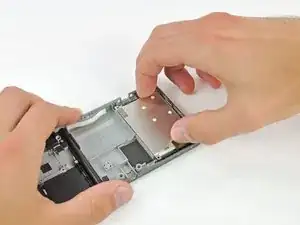

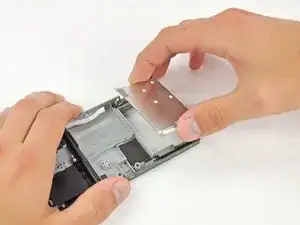

Поднимите экран батареи и выньте его из нижней части корпуса.

Удалите крестовый винт 3.6 мм с крышки правой кнопки плеча.

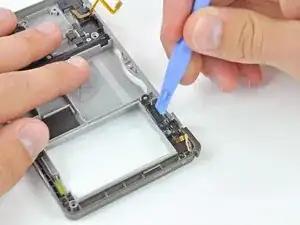

Вставьте пластиковый разъёмный инструмент под левую сторону крышки правой кнопки плеча.

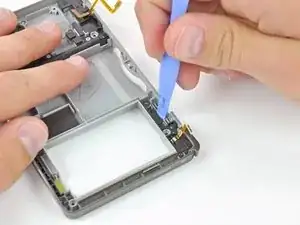

Подденьте чёрную пластиковую крышку от нижней части корпуса.

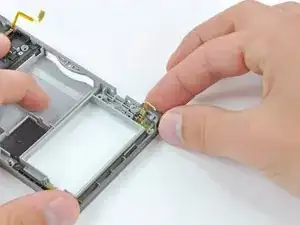

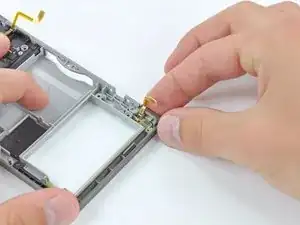

Возьмите крышку и снимите её с нижней части корпуса.

Если контакт кнопки плеча и ленточный кабель оторвались вместе с крышкой, убедитесь, что при установке вы вернёте их в правильной ориентации.

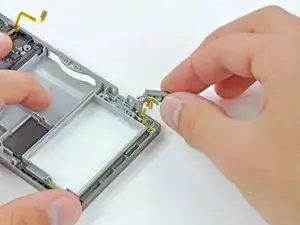

Выньте правую кнопку плеча из нижней части корпуса.

Кнопка плеча удерживается металлическим штифтом и содержит небольшую пружину. Будьте внимательны и не потеряйте ни одну из этих деталей при извлечении кнопки.
