Замена платы SD в Nintendo 3DS

Используйте отвертку Phillips PH00, чтобы ослабить четыре винта вдоль верхней части задней крышки.

Все винты в этом устройстве — винты JIS. Официальные отвертки iFixit PH000–PH1 Phillips разработаны с учетом совместимости с винтами JIS, поэтому их безопасно использовать. Использование отвертки, отличной от официальной отвертки iFixit или отвертки JIS, может привести к срыванию шлицов винтов.

Винты удерживаются фиксаторами и не выпадут из задней крышки.

Держите устройство в одной руке и переверните его.

Возьмитесь другой рукой за верхний край задней крышки, чтобы крышка не вернулась на место.

Снова переверните 3DS так, чтобы задняя крышка была сверху.

Поднимите заднюю крышку вверх и отведите её от корпуса устройства, чтобы снять.

Вставьте пластиковый инструмент для вскрытия в выемку в нижней части корпуса выше батареи.

Подденьте батарею пластиковым инструментом для вскрытия.

Возьмитесь за верхний край батареи и выньте её из нижней части корпуса.

Используйте отвертку JIS #00, чтобы удалить девять черных винтов длиной 6,3 мм из нижней части корпуса.

Винты по стандарту JIS (Japanese Industrial Standards) не совпадают с винтами Phillips. Чтобы избежать срыва шлица, убедитесь, что вы используете отвертку JIS #00, а не отвертку PHILLIPS #00. Вы можете использовать отвертку PHILLIPS #00 с сильным давлением вниз, но учтите, что это деформирует головку винта и вы рискуете сорвать шлиц.

Отвертка с крестообразным шлицем iFixit разработана так, чтобы уменьшать повреждение винтов с головками JIS, поэтому её можно использовать, прилагая больше усилия. Убедитесь, что это официальная отвертка iFixit, так как мы не знаем других производителей с таким решением.

Используйте отвертку JIS #00, чтобы удалить серебристый винт 2,4 мм над слотом для игровых картриджей.

Поднимите нижний край нижней части корпуса от остальной части 3DS.

К материнской плате всё ещё подключены два ленточных кабеля, поэтому не тяните нижнюю часть корпуса полностью.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить ленточные кабели кнопок-плечев от их разъемов на материнской плате.

Снимите нижнюю часть корпуса с устройства.

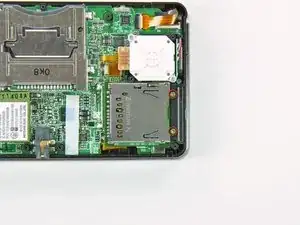

Удалите два крестообразных винта длиной 4,5 мм, крепящие плату SD к материнской плате.

Разъём платы SD расположен под ленточным кабелем аналогового стикa (Circle Pad).

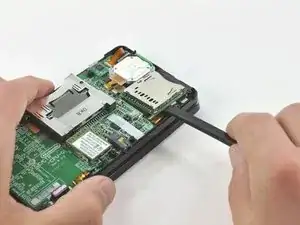

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля платы SD и отсоединить его от разъёма на материнской плате.

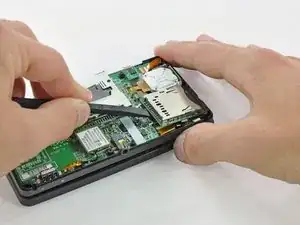

Вставьте плоский конец лопатки между платой SD и материнской платой.

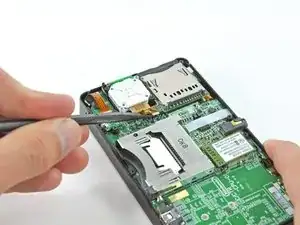

Проведите лопаткой по бокам платы SD, чтобы освободить её от клеевой подложки, удерживающей плату на месте.

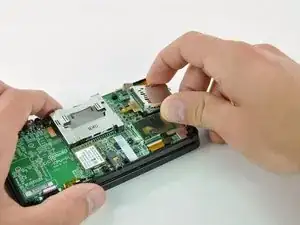

Когда плата полностью освободится, поднимите её прямо вверх и снимите с материнской платы.
